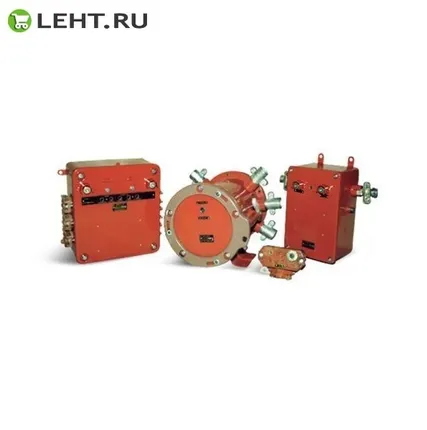

Аппаратура управления шахтными дорогами УМД

Описание

Аппаратура управления шахтными дорогами УМД предназначена для дистанционного управления грузолюдскими подвесными монорельсовыми дорогами длиною до 2000 м при скорости движения дороги не более 2,1 м/с и автоматизированного управления моноканатными дорогами длиною до 2000 м при скорости каната не более 1,4 м/с.
Технические характеристики

Технические характеристики


Параметр
Значение







ПУ-1
ПУ-2
ПС


Уровень и вид взрывозащиты
РВ IB Иа С
РВ IB Иа С
РВ 3B Иа


Степень защиты
IP54
IP54
IP54


Напряжение питания (частотой 50 Гц)
36 В
36 В
127, 380, 660 В


Потребляемая мощность, не более
8 В·А
10 В·А
20 В·А


Продолжительность предупредительного звукового сигнала
5 — 10 с
–
–


Выдержка времени на подачу сигнала отключения привода дороги, не более при:





— увеличении скорости каната на 25% от номинальной
2 с
–
–


— уменьшении скорости каната на 25% от номинальной
6 с
–
–


— контроле продолжительности пуска дороги
8 с
–
–


— обрыве или замыкании линии оперативного управления или сигнализации и экстренной остановки
1 с
–
–


— обрыве или замыкании цепи датчика скорости
2 с
–
–


Регулируемая продолжительность привода моноканатной дороги
5 … 25 мин
–
–


Сопротивление линии оперативного управления, не более
–
200 Ом
–


Сопротивление линии сигнализации и экстренной остановки, не более
–
300 Ом
–


Габаритные размеры
360x360x180 мм
390x390x190 мм
420x400x400 мм


Масса
19 кг
12 кг
37 кг



Технические характеристики Аппаратура управления шахтными дорогами УМД
Функциональные возможности
Аппаратура УМД обеспечивает:

автоматическую подачу перед пуском звукового сигнала, слышимого по всей длине дороги, а также кодовую сигнализацию с пультов управления и пультов сигнализации;
дистанционное управление реверсивным электрическим приводом монорельсовой дороги и тормозным устройством кратковременным или непрерывным воздействием на линию оперативного управления;
автоматизированное управление электрическим приводом моноканатной дороги при управлении по кабелю и из любой точки по длине дороги при управлении по голым проводам;
местное управление приводом дороги машинистом по сигналам кондуктора с исключением возможности одновременного дистанционного и местного управления приводом;
автоматическую подачу перед пуском звукового сигнала, слышимого по всей длине дороги, а также кодовую сигнализацию с пультов управления и пультов сигнализации;
оперативную остановку дороги с пультов управления и пультов сигнализации с автоматической подготовкой схемы к новому пуску, а также остановку дороги из любой точки трассы движения с блокировкой, не допускающей повторного пуска до снятия сигнала «стоп» с места остановки; автоматическое аварийное отключение привода дороги при: обрыве или коротком замыкании линии оперативного управления, линии сигнализации и экстренной остановки или цепи датчика скорости; проезде конечных площадок схода; опускании или подъеме натяжных грузов соответственно ниже или выше установленной величины; касании натяжной кареткой концевых выключателей; срабатывании выключателей в тормозных устройствах; обрыве или коротком замыкании цепи датчика скорости;
автоматическое аварийное отключение привода дороги при увеличении или уменьшении на 25% от номинальной скорости каната;
нулевую защиту напряжения питания в пультах управления (ПУ) или пультах сигнализации (ПС).

Условия эксплуатации
Аппаратура управления шахтными грузолюдскими подвесными монорельсовыми и моноканатными дорогами УМД может применяться в шахтах, опасных по газу или пыли, при температуре окружающей среды от -5 до +35°C, относительной влажности до 100% при +35°C.
Комплект поставки
Аппаратура выпускается для управления дорогами длиной по 1,2 км и 2 км.




Наименование пульта


Длина дороги




1,2 км


2 км




Пульт управления ПУ-1


1 шт.


1 шт.




Пульт управления ПУ-2


1 шт.


1 шт.




Пульт сигнализации ПС


1 шт.


2 шт.
