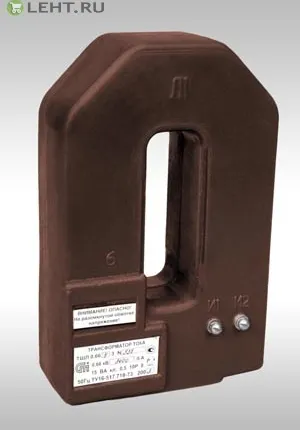

ТШЛ-0,66-I: Шинный трансформатор тока

Описание

Шинные трансформаторы тока ТШЛ-0,66,ТШЛ-0,66-Iпредназначены для встраивания в комплектные трансформаторные подстанции и служат для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления в установках переменного тока частоты 50 или 60 Гц. Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Технические характеристики Шинные трансформаторы тока ТШЛ-0,66-I
Шинные трансформаторы тока ТШЛ-0,66, ТШЛ-0,66-I предназначены для встраивания в комплектные трансформаторные подстанции и служат для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления в установках переменного тока частоты 50 или 60 Гц. Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Исполнение «У» или «Т» категории размещения 2 по ГОСТ 15150.
Трансформаторы тока ТШЛ-0,66-I предназначены для работы в следующих условиях:

Высота над уровнем моря не более 1000 м
температура окружающей среды при эксплуатации — от минус 45°C до плюс 70°C для исполнения «У2» и от минус 10°C до плюс 70°C для исполнения «Т2»
окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию
рабочее положение — любое

Данные трансформаторы тока ТШЛ-0,66-I комплектуются защитными прозрачными крышечками для раздельного пломбирования вторичных выводов (образец пломбирования).
ТУ16 — 2011 ОГГ.671 230.001 ТУ
взамен
ТУ16 — 2004 ОГГ.671 231.053 ТУ
Срок службы — 30 лет.
!!!Трансформаторы могут быть использованы в высоковольтных кабельных или шинных линиях (3-110) кВ при условии, что главная изоляция между токопроводящими жилами кабеля (шины) и вторичной обмоткой трансформаторов обеспечивается изоляцией кабеля (шины) или воздушным промежутком.
Основные технические данные трансформаторов тока ТШЛ-0,66, ТШЛ-0,66-I:


Наименование параметра
Значение
Номинальное напряжение, кВ
0,66
Номинальная частота переменного тока, Гц
50
Номинальный первичный ток, А
600, 750, 800, 1000, 1200, 1500, 2000, 2500, 3000, 4000, 5000
Наибольший рабочий первичный ток, А
630, 800, 800, 1000, 1250, 1600, 2000, 2500, 3200, 4000, 5000
Номинальный вторичный ток, А
1; 5
Класс точности по ГОСТ 7746:
— для измерений
— для защиты
0,2S; 0,2; 0,5S; 0,5
5Р; 10Р
Номинальная вторичная нагрузка, В∙А:
с коэффициентом мощности cos φ = 1;
с индуктивно-активным коэффициентом мощности
cos φ = 0,8
1; 2; 2,5
3-30 (15)
Номинальная предельная кратность вторичной обмотки, не менее, при номинальном первичном токе, А*:
600
750, 800
1000
1200
1500
2000
2500, 3000
4000
5000
7
8
10
11
12
14
15
19
16

Номинальный коэффициент безопасности вторичной обмотки для измерений**, не более, в классах точности при номинальном первичном токе, А:
Класс точности
: 0,5: 0,5S: 0,2: 0,2S

600, 750, 800, 1000, 1200
5

1500
17
5

2000
19
:
5

2500
20

3000, 5000
21

4000
25
Кратность трехсекундного тока термической стойкости, не менее, кА, при номинальном первичном токе:
600-2000
2500-5000
60
40

Сертификат и паспорт
Запросы на сертификат и/или паспорт, описание и/или дополнительную техническую и справочную информацию на ТШЛ-0,66-I просим направлять на электронную почту info@leht.ru
Комплект поставки

Шинный трансформатор тока ТШЛ-0,66-I
Паспорт изделия
Сертификат на ТШЛ-0,66-I или отказное письмо
Накладная на отгрузку
Счет-фактура
