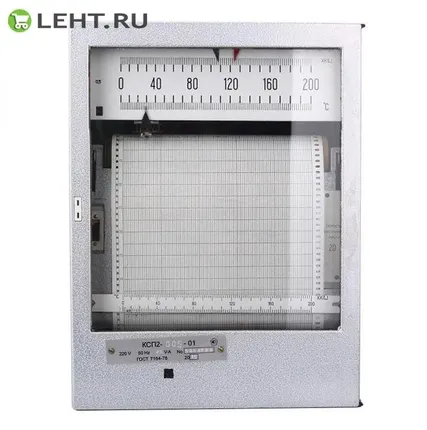

Прибор КСП-2

Описание

Прибор КСП-2 предназначен для измерения, записи силы и напряжения постоянного тока, а также неэлектрических величин, преобразованных в вышеуказанные электрические сигналы.
Технические характеристики

Технические характеристики


Параметр
Значение




Предел допускаемой основной погрешности прибора, который допускается, выраженный в процентах от нормирующего значения, равен:



по показаниям
±0,5


по показаниям для диапазонов измерения
±1,0


— ХК (L)
0 — 100°С; -50 — +50°С


— ПП (S)
500 — 1300°С


— ПР (В)
1000 — 1600°С; 1000 — 1800°С


по регистрации показаний
±1,0


по преобразованию для измерения температуры
±1,0


по преобразованию для измерения разности температур
±1,5


по сигнализации для одноканальных и многоканальных приборов с раздельным заданием по каждому каналу
±1,5


по сигнализации для модификаций КСП2-043-01, КСП2-046-01, КСП2-050-01 — КСП2-068-01, КСУ2-081-01 — КСУ2-098-01
±2,5


по передаче показаний
±1,0


по показаниям на контроле исправности
±1,0


Вариация по показаниям приборов не должна превышать
половины величины основной погрешности, которая допускается


Вариация по показаниям приборов для измерения разности температуры ХК (L) 0 … 50°С, -50 … +50°С не превышает
границы основной погрешности


Значения вариации по сигнализации в процентах не должна превышать:



для одноканальныех приборов
1,0


для многоканальных приборов
1,5


по преобразованию для измерения температуры
1,0


по преобразованию для измерения разности температур
1,5


Отклонения средней скорости продвижения диаграммной бумаги, выраженное в процентах, не должно превышать
±0,5%


Номинальная скорость перемещения диаграммной ленты приборов может быть
20, 40, 60, 120, 240, 600, 1200, 2400 mm/h


Потребляемая мощность:



для одноканальных приборов без дополнительных устройств
22 V·А


для одноканальных приборов с дополнительными устройствами
23 V·А


для многоканальных приборов без дополнительных устройств
25 V·А


для многоканальных приборов с дополнительными устройствами
30 V·А


Средний срок службы прибора до среднего ремонта
10 лет


Средний ресурс работы прибора до среднего ремонта, не менее
25000 h


Вероятность безотказной работы прибора с учетом технического обслуживания регламентируемого инструкцией по эксплуатации, за наработку на протяжении 2000 h, не менее
0,92


Масса:



для одноканальных приборов без дополнительных устройств
14 кг


для одноканальных приборов с дополнительными устройствами
15 кг


для многоканальных приборов без дополнительных устройств
15 кг


для многоканальных приборов с дополнительными устройствами
18 кг



Технические характеристики Прибор КСП-2
Функциональные возможности
По количеству каналов измерения приборы изготавливаются одноканальными и многоканальными (количество каналов измерения: один, три, шесть, двенадцать).
Приборы обеспечивают сигнализацию отклонения измеряемой величины от заданного значения, а также преобразования ее в выходной сигнал тока.
Потенциометр КСП-2 может иметь следующие выходные устройства:

сигнализация (регулирующее)
задатчики для регулирующих устройств
реостатные
преобразования

Условия эксплуатации
Вид климатического исполнения приборов: УХЛ4.2 или 04.2:

УХЛ4.2, температура окружающего воздуха от 5 до 50°С, относительная влажность воздуха 80 % при 35°С и более низких температурах без конденсации влаги
О4.2, температура окружающего воздуха от 1 до 50°С, относительная влажность 98 % при 35°С без конденсации влаги
Регистрация показаний осуществляется в прямоугольных координатах

Основные особенности

Самописец КСП2 рассчитан на работу с преобразователями термоэлектрическими, источниками напряжения постоянного тока или первичными преобразователями (вибродатчиками СВ-4)
Конструктивно прибор изготавливается в блочно-модульном исполнении, на подвижном шасси, которое позволяет выдвигать всю конструкцию с корпуса прибора, исполнение – щитовое
Регистрация показаний осуществляется в прямоугольных координатах
Показания приборов отсчитываются по шкале при помощи указателя и записываются на диаграммной ленте (ширина 160 mm, длина (12±0,5) m, реестровый №1757, тип ЛПГ-160 ГОСТ 7826-82)
Регистрация в приборе осуществляется непрерывно (пером или шариковым устройством) или циклически (нанесением отпечатков)
Электрическое питание приборов осуществляется от сети однофазного переменного тока напряжением (220+22/-33) V частотой (50 Hz)


Номенклатура приборов КСП2



№ п/п


Вариант


Применение


Количество каналов


Сигнально-регулирующее устройство


Дополнительные выходные устройства




Тип


Характеристика




1


КСП2-001-01*


термопара или напряжение mV


12


3-х поз.


с раздельной задачей на каждый канал







2


КСП2-004-01*


термопара или напряжение mV


1













3


КСП2-005-01*


термопара или напряжение mV


1


3-х поз.










4


КСП2-026-01*


термопара или напряжение mV


3













5


КСП2-027-01*


термопара или напряжение mV


6













6


КСП2-028-01*


термопара или напряжение mV


12













7


КСП2-031-01*


термопара или напряжение mV


3


3-х поз.


с раздельной задачей на каждый канал







8


КСП2-032-01*


термопара или напряжение mV


6


3-х поз.


с раздельной задачей на каждый канал







9


КСП2-038-01*


термопара или напряжение mV


1


3-х поз.


реостатный задатчик 100%


реостатное устройство




10


КСП2-042-01*


термопара или напряжение mV


1


3-х поз.





реостатное уст-во,+реостатное уст-во для РУ




11


КСП2-043-01*


термопара или напряжение mV


1


4-х конт.










12


КСП2-045-01*


разность температур


1


3-х поз.










13


КСП2-046-01*


разность температур


1


4-х конт.










14


КСП2-047-01*


разность температур


3













15


КСП2-048-01*


разность температур


6













16


КСП2-049-01*


разность температур


12













17


КСП2-050-01*


разность температур


3


4-х конт.










18


КСП2-051-01*


разность температур


6


4-х конт.










19


КСП2-052-01*


разность температур


12


4-х конт.










20


КСП2-053-01*


виброграф


6


3-х поз.


на все каналы, одно значение без блокировки сигнала







21


КСП2-054-01*


виброграф


12


3-х поз.


на все каналы, фодно значение без блокировки сигнала







22


КСП2-055-01*


виброграф


6


3-х поз.


общая по зеленому указателю с блокировкой







23


КСП2-056-01*


виброграф


12


3-х поз.


общая по зеленому указателю с блокировкой







24


КСП2-057-01*


термопара или напряжение mV


3


3-х поз.


один канал с блокировкой сигнала







25


КСП2-058-01*


термопара или напряжение mV


6


3-х поз.


один канал с блокировкой сигнала







26


КСП2-059-01*


термопара или напряжение mV


12


3-х поз.


один канал с блокировкой сигнала







27


КСП2-060-01*


термопара или напряжение mV


3


3-х поз.


на все каналы, одно значение без блокировки сигнала







28


КСП2-061-01*


термопара или напряжение mV


6


3-х поз.


на все каналы, одно значение без блокировки сигнала







29


КСП2-062-01*


термопара или напряжение mV


12


3-х поз.


на все каналы, одно значение без блокировки сигнала







30


КСП2-063-01*


термопара или напряжение mV


3


3-х поз.


общая по зеленому указателю с блокировкой







31


КСП2-064-01*


термопара или напряжение mV


6


3-х поз.


общая по зеленому указателю с блокировкой







32


КСП2-065-01*


термопара или напряжение mV


12


3-х поз.


общая по зеленому указателю с блокировкой







33


КСП2-066-01*


термопара или напряжение mV


3


4-х конт.










34


КСП2-067-01*


термопара или напряжение mV


6


4-х конт.










35


КСП2-068-01*


термопара или напряжение mV


12


4-х конт.










36


КСП2-070-01*


термопара или напряжение mV


1


3-х поз.





преобразователь пост.тока 0-5 mА




37


КСП2-081-01*


Разность температур


1


3-х поз.





преобразователь пост.тока 0-5 mА




38


КСП2-082-01*


Разность температур


12


3-х поз.


с раздельной задачей на каждый канал








* – при изготовлении данных приборов в искробезопасном исполнении цена увеличивается на 10%


Таблица первичных преобразователей и пределов измерений приборов, работающих с термоэлектрическими преобразователями (термопара) или с источником напряжения постоянного тока



п/п


Тип термоэлектрического преобразователя /входного сигнала/


Обозначение статической характеристики /входного сигнала/


Пределы измерения, °С, /mV/




нижний


верхний




1.1


ТХК


XK(L)


-50


+50




1.2


-«-


-«-


-50


+100




1.3


-«-


-«-


-50


+150




1.4


-«-


-«-


-50


+200




1.5


-«-


-«-


0


100




1.6


-«-


-«-


0


150




1.7


-«-


-«-


0


200




1.8


-«-


-«-


0


300




1.9


-«-


-«-


0


400




1.10


-«-


-«-


0


600




1.11


-«-


-«-


200


600




1.12


-«-


-«-


200


800




2.1


ТХА


XA(K)


0


400




2.2


-«-


-«-


0


600




2.3


-«-


-«-


0


800




2.4


-«-


-«-


0


900




2.5


-«-


-«-


0


1100




2.6


-«-


-«-


0


1300




2.7


-«-


-«-


200


600




2.8


-«-


-«-


200


1200




2.9


-«-


-«-


400


900




2.10


-«-


-«-


600


1100




2.1


-«-


-«-


700


1300




3.1


ТПП


ПП(S)


0


1300




3.2


-«-


-«-


0


1600




3.3


-«-


-«-


500


1300




4.1


ТПР


ПР(В)


300


1600




4.2


-«-


-«-


1000


1600




4.3


-«-


-«-


1000


1800




5.1


=V


mV


0


10




5.2


-«-


-«-


-10*


+10




5.3


-«-


-«-


0


20




5.4


-«-


-«-


-20*


+20




5.5


-«-


-«-


0


50




5.6


-«-


-«-


0


100




5.7


-«-


-«-


-100*


+100





*- градуировки, отмеченные звездочкой не изготавливаются для приборов РП160/

Обозначение для заказа
При заказе должно быть указано: тип прибора, условное обозначение номинальной статической характеристики преобразования термопреобразователя, пределы измерения, обозначение измеряемой величины, диапазон измерения входного сигнала (для приборов с унифицированным сигналом), сопротивление дополнительного реохорда (если имеется реостатное устройство на выходе), скорость продвижения диаграммной ленты (если не указана, то будет 20 mm/h), количество приборов, обозначение технических условий.
Примеры записи обозначения прибора при его заказе и в документации другой продукции, в которой он может быть применен:

Потенциометр автоматический КСП2-070-01, ПП(S), 0-1300°С, 240 mm/h, ТУ25-1610.001-91
Потенциометр автоматический КСП2-026-01, ХК, 0-100°С

Комплект поставки

Регистрирующий прибор КСП2 выбранной модификации – 1 шт
Запасные части, инструмент и принадлежности – 1 компл
Техническое описание и инструкция по эксплуатации – 1 экз
Паспорт – 1 экз

Гарантия

Гарантийный срок эксплуатации приборов – 24 месяца с момента ввода в эксплуатацию
Гарантийный срок хранения – 6 месяцев со дня изготовления прибора
