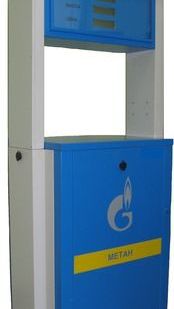

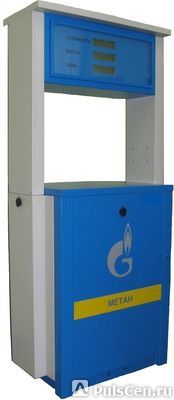

Kолонка газозаправочная (КЗГ)

Описание

Опт
По техническому заданию ОАО «Газпром» была разработана и сертифицирована система измерительно-управляющая СИУ-01-Ех для заправки сжатым природным газом или пропан-бутановой смесью сжиженных газов автотранспортных средств, система построена на базе массомера СМ-01-Ех. СИУ применяется в составе АГНКС или АГЗС и является базовой структурой системы коммерческого учета газа (СКУГ).




В состав СИУ входят:
• колонка газозаправочная (КЗГ)
• блок электроники БЭ
• персональная ЭВМ (ПЭВМ)(опция)
• выносной информационный индикатор (ВИИ)
• фискальный регистратор(ФР)(опция)
• устройство аварийной остановки заправки (УАОЗ)
• ручной селектор электропневмоклапанов (РС ЭПК)
• заправочный шланг с заправочным соединителем(ЗС)(опция)
• терминал безналичных расчетов(опция)
• программное обеспечение (ПО)
Программное обеспечение обеспечивает работу от одной до восьми СИУ с управлением от одной ПЭВМ и отображением информации на дисплее последней, а также на ВИИ.
СИУ обеспечивает заправку в трех режимах:
• заправка по заданной дозе.
• заправка «полный бак»
• заправка по заданной стоимости

Для выключения СИУ при возникновении нештатных ситуаций остановка заправки производится путем нажатия кнопки УАОЗ или соответствующей командой, формируемой оператором с клавиатуры ПЭВМ. Основным измерительным устройством СИУ является массомер СМ-01-Ех-2. Вспомогательные измерительные устройства- электронные сигнализаторы давления (СД) и механические манометры (ММ), которые монтируются на трубопроводе КЗГ. Массомер предназначен для измерения количества расходуемой массы газообразной или жидкой среды, как-то: природный или иной газ, вода, легкие продукты переработки нефти и т.д. СИУ выпускается в следующих модификациях: СИУ-01-Ех-5, СИУ-01-Ех-6, СИУ-01-Ех-7, СИУ-01-Ех-8, СИУ-01-Ех-9. Модификации имеют одинаковые принципиальные схемы и, незначительно отличающиеся, конструктивные исполнения колонок и комплектующих. Модификации СИУ-01-Ех-5 и СИУ-01-Ех-6 предназначены для работы в составе АГЗС, т.е. с пропан-бутановой смесью сжиженных газов, а модификации СИУ-01-Ех-7, СИУ-01-Ех-8, СИУ-01-Ех-9 предназначены для работы в составе АГНКС, т.е. с природным газом метаном. СИУ-01-Ех-6 и СИУ-01-Ех-8 имеют двухпостовое исполнение, т.е. с двумя массомерами СМ-01-Ех-2 и двумя заправочными шлангами. При необходимости СИУ может быть выполнена в любой цветовой гамме.



Технические характеристики:







Модификации
СИУ-01-Ех-5
СИУ-01-Ех-6
СИУ-01-Ех-7
СИУ-01-Ех-8
СИУ-01-Ех-9




Предел допускаемой относительной погрешности измерений, %
±0,5
±0,5
±0,5
±0,5
±0,5




Относительная погрешность формирования заданной дозы, не более %














в диапазоне 8 … 20 кг
+2,5
+2,5
+2,5
+2,5
+2,5




в диапазоне 20 … 40 кг
+1,0
+1,0
+1,0
+1,0
+1,0




в диапазоне 40 … 999,99 кг
+0,5
+0,5
+0,5
+0,5
+0,5




Диапазон измеряемых доз, кг
8,00…999,99
8,00…999,99
8,00…999,99
8,00…999,99
8,00…999,99




Цена наименьшего деления, кг
0,01
0,01
0,01
0,01
0,01




Максимальное значение давления измеряемой среды, МПа
2,5
2,5
25
25
32




КЗГ имеет маркировку взрывозащиты
2ЕхesdmIIBT3 X
2ЕхesdmIIBT3 X
2ЕхesdmIIBT1 X
2ЕхesdmIIBT1 X
2ЕхesdmIIBT1 X




Температура окружающей среды при эксплуатации ° С














для КЗГ
-40…+50
-40…+50
-50…+50
-50…+50
-50…+50




для БЭ
+5…+50
+5…+50
+5…+50
+5…+50
+5…+50




Параметры электропитания
220 В; 50 Гц
220 В; 50 Гц
220 В; 50 Гц
220 В; 50 Гц
220 В; 50 Гц




Длина кабелей между КЗГ и БЭ














стандартная, м
10
10
10
10
10


по требованию, м
до 100
до 100
до 100
до 100
до 100


длина заправочного шланга, м
3
3
3
3
3


Масса, не более, кг.












КЗГ
100
140
100
140
100


БЭ
5
5
5
5
5


Габаритные размеры, не более, мм
814х585х1788
835х585х1788
814х541х1788
835х541х1788
814х541х1788


Количество постов
1
2
1
2
1







Программное обеспечение:




Программное обеспечение СИУ предназначено для функционирования в среде ОС Windows XP. ПО позволяет реализовать динамическое управление и контроль процессами заправок на 8-ми КЗГ.
ПО обеспечивает:
• управление оборудованием КЗГ в процессе заправок (процесс автоматизирован с учетом требований безопасности)
• автоматическое выполнение калибровок расходомеров газозаправочных колонок через заданный период времени
• выполнение различных режимов заправок



по заданной дозе (в единицах массы или объема)
по заданной стоимости газа
до полного бака или по достижению максимально допустимого давления
с остановом заправки по команде оператора или водителя







отображение на дисплее компьютера оператора АГНКС или АГЗС текущей информации, а именно - состояние КЗГ, текущие значения расхода, массы, объема и стоимости отпущенного газа;
организацию сменной работы персонала АГНКС или АГЗС;

расчет массы (объема) и стоимости отпущенного газа и фискальный учет продаж газа, товаров и услуг с использованием фискального регистратора (ФР);

информационный посменный учет операций по продажам газа в специальной базе данных с формированием различного вида отчетов (посменный обзор заправок, сменный отчет, итоговый отчет за выбранный отчетный период, сменный и итоговый отчеты по клиентам), необходимых для протоколирования и последующего анализа процессов работы системы;

выдачу голосовых сообщений водителю о состоянии процесса заправки (опция). ПО позволяет в полном объеме вести коммерческий и управленческий учет на АГНКС или АГЗС;
