Защита электродвигателя

Описание

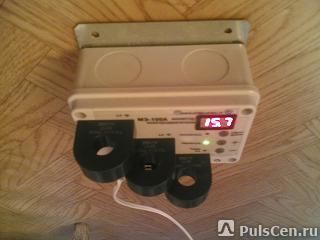

МОНИТОР ЭЛЕКТРОДВИГАТЕЛЯ МЭ-100А (МЭ-200А)
Руководство по эксплуатации
1. Общие указания
Прежде, чем использовать, внимательно ознакомьтесь с «Руководством по эксплуатации».
Монитор электродвигателя, в дальнейшем описании монитор, предназначен для контроля электропотребления и автоматической защиты трехфазных электродвигателей, нагревателей, смешанной нагрузки. Предусмотрена возможность внедрения монитора в АСУ ТП предприятия через RS485 под заказ.
При отсутствии перекоса в питающей сети и исправном электродвигателе, токи, протекающие по фазам электродвигателя, равны. При механической перегрузке токи в фазах изменятся одинаково. Следовательно, контролируя токи фаз, перекос токов фаз, и вовремя принимая решение об отключении двигателя, можно надежно защитить двигатель от выхода из строя по внешним причинам и избежать аварии при неисправностях самого двигателя.
Каждые 0,03 секунды происходит измерение токов фаз и рассчитывается перекос фаз. Для удобства считывания, цифровые значения тока каждой фазы и перекоса фаз выводятся на индикатор по кругу — по 3 сек на параметр.
Контроль протекающих токов позволяет проверять исправность всей питающей сети, включая контактные соединения. Большая часть отказов двигателей происходит из-за ослабления контактных соединений и, как следствие, перекоса фаз и потери фазы. Изменяющиеся показания токов и перекоса в течение небольшого промежутка времени говорят о появлении механических и/или электрических проблем.
2. Алгоритм работы
При подаче напряжения на монитор сразу замыкаются средний и нижний контакты, размыкаются средний и верхний контакты выходного реле на лицевой стороне прибора.
При отсутствии тока и перекоса (двигатель не включен) вся индикация монитора отключается, но измерение параметров продолжается.
После пуска двигателя монитор «просыпается»: индикатор показывает параметры.
Если контролируемый параметр превысит установленный предел, далее по тексту — уставку, в течение определенного времени — уставки по времени, монитор переходит в режим «Отключено».
В режиме «Отключено» — размыкаются средний и нижний контакты реле, замыкаются средний и верхний контакты, загорается красный светодиод, на индикаторе сохраняется величина при которой произошло выключение реле, светится зеленый светодиод, указывая параметр — ток «L1» или «L2» или «L3» или «Перекос». Замыкающиеся средний и верхний контакты можно использовать для включения звукового и светового оповещения оперативного персонала об отключении двигателя.
Для выхода из режима «Отключено» необходимо нажать верхнюю кнопку «Сброс». После этого монитор переходит в режим измерения и контроля параметров: гаснет красный светодиод, замыкаются средний и нижний контакты реле, размыкаются средний и верхний контакты реле.
Индикатор монитора показывает фазные токи и перекос токов фаз в Амперах — модель МЭ-200А, в Амперах с десятыми долями — модель МЭ-100А. Зеленые светодиоды «L1», «L2», «L3» и «Перекос» указывают, какой параметр выведен на индикатор в данный момент.
Для входа в режим просмотра и коррекции уставки по перекосу токов необходимо нажать на среднюю кнопку. Загорится светодиод «Перекос».
На индикатор будет выведена уставка по перекосу — величина перекоса токов, при превышении которой произойдет отключение двигателя. Для увеличения уставки по перекосу необходимо удерживать данную кнопку (+): величина уставки на индикаторе начнет увеличиваться. Для уменьшения уставки по перекосу необходимо после входа в режим просмотра и коррекции уставки по перекосу нажать на нижнюю кнопку (-) — величина уставки на индикаторе начнет уменьшаться. При достижении желаемой величины уставки необходимо отпустить кнопку. Новое значение уставки автоматически занесется в энергонезависимую память монитора. Этим заканчивается коррекция уставки по перекосу токов. Через 1-2 секунды система автоматически вернется в режим измерения и контроля параметров.
Аналогично происходит процесс просмотра и коррекции уставки по фазному току, с разницей в том, что вход в этот режим осуществляется нажатием на нижнюю кнопку и загораются зеленые светодиоды «L1», «L2», «L3», т. к. уставка для всех фаз одинаковая.
Аналогично происходит процесс просмотра и коррекции уставки по времени срабатывания, с разницей в том, что вход в этот режим осуществляется нажатием на верхнюю кнопку, на индикатор будет выведен цифровой параметр и буква «с», указывающая единицу измерения — секунды.

2. Технические данные
Номинальное напряжение сети, В — 380/220
Допустимый ток контактов выходного реле, А — 5
Измеряемый ток, А
модель МЭ-100А — 0,1…99,9
модель МЭ-200А — 1…255
Пределы уставки по току, А
модель МЭ-100А — 0,1…99,9
модель МЭ-200А — 1…200
Пределы уставки по перекосу токов, А
модель МЭ-100А — 0,1…99,9
модель МЭ-200А — 1…200
Пределы уставки по времени, сек — 1…60
Диаметр отверстий трансформаторов, мм — 14,6
Габариты без крепежной пластины, мм — 120х80х80
Температура окружающей среды, С — —25 …+55
Потребляемая мощность монитора, Вт — менее 3
3. Подключение монитора
Монитор желательно разместить вблизи автоматического выключателя и пускателя в электрощите или на стене.
Запрещается размещать монитор на вибрирующих поверхностях: местах крепления двигателей и пр.
Возможная схема подключения изображена на рисунке.
Для подключения к сети 220в и контактам реле использовать провод МГШВ не менее 0,5 кв. мм. Нажать на толкатель зажима и ввести в отверстие до упора очищенный от изоляции на 8 мм и скрученный конец провода. Отпустить толкатель. Этим заканчивается подключение провода.
Аккуратно ввести в отверстия трансформаторов тока, расположенных спереди, по фазному проводу соответствующего сечения. Максимально возможный провод типа ПВ3 для данной модели — 50 кв. мм. Провода необходимо разместить так, чтобы исключить механическое давление на трансформаторы. Подсоединить фазные провода, как обычно, с одной стороны на автоматический выключатель, с другой на пускатель.
4. Рекомендации по эксплуатации монитора
После всех подключений рекомендуется нижеприведенный порядок работы.
Убедиться в исправности питающей сети, убедиться в исправности механической нагрузки на вал двигателя — в этом случае, текущие показания, можно будет считать «Нормой».
Подать питание на пускатель и монитор — включить автоматический выключатель.
С помощью кнопки «Время» установить максимальное время срабатывания — 60 сек.
Запустить электродвигатель, нажав кнопку «Пуск» пускателя и т. п. Считать с индикатора текущие показания токов фаз и перекоса.
Откорректировать уставку по току для конкретного двигателя, установив ее на 5 — 50% выше выведенных на монитор значений фазных токов.
Откорректировать уставку по перекосу токов фаз, установив ее на 10 и более% выше выведенного на монитор значения перекоса токов, имея ввиду, что допустимым является перекос 15% от текущего фазного тока.
Откорректировать уставку по времени срабатывания. Обычно, около 3 — 10 сек.
Провести пробное включение — отключение двигателя, убедиться в отсутствии срабатывания защиты монитора при нормальном режиме работы. В противном случае подкорректировать соответствующую уставку.
Настройку можно вести не подключая контакты реле, тогда переход в режим «Отключено» не будет вызывать отключение двигателя и включение извещателя. По окончании настройки подключить контакты реле согласно рисунку.
Во время эксплуатации при переходе монитора в режим «Отключено» необходимо выяснить причину отключения, устранить ее и с помощью верхней кнопки «Сброс» вернуться в рабочий режим.

5. Требования по технике безопасности и пожарной безопасности
Модель с наружным расположением клеммного зажима необходимо защитить от попадания влаги на колодку. Модель с внутренним расположением клеммного зажима необходимо размещать кабельным вводом вниз.
6. Гарантийные обязательства
Изготовитель гарантирует безотказную работу монитора в течение 12 месяцев со дня продажи.
В течение гарантийного срока все обнаруженные неисправности, происшедшие по вине изготовителя устраняются бесплатно, при отсутствии механических повреждений прибора и лакового покрытия электронного блока. С рекламациями следует обращаться к поставщику или по адресу tehcod@yandex.ru.
7. Свидетельство о приемке и продаже
Прибор цифро-буквенной регистрации, код ОКП 421717, НЕ ПОДЛЕЖИТ обязательной сертификации.

При заказе от 10 штук предусмотрены существенные скидки.
