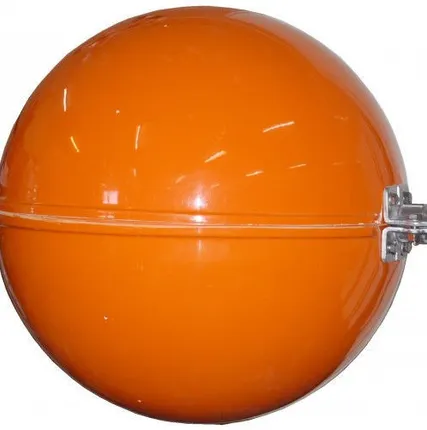

Шар маркировочный для ЛЭП, модель «ШМ-600» ТУ 3449-003-69016606-2016в

Описание

Опт / Розница
Наличный расчет, Безналичный расчет, Наложенный платеж
Самовывоз, Доставка курьером, Доставка почтой, Ещё 1 способ, Доставка транспортной компанией
артикул: «ШМ-600» ТУ 3449-003-69016606-2016;

типоразмер: диаметр 600 мм;

полусферы выполняются в трех цветах: красном, оранжевом и белом, возможна комбинация двух полусфер разного цвета;

шары устойчивы к ультрафиолету, климатическому старению, тепловым нагрузкам;

имеют эластомерный зажим, не повреждают провод, испытаны на проскальзывание провода в зажиме;

обеспечена стабильность цветовых характеристик в течение всего срока службы, что подтверждено протоколами испытания.

Шар-маркер изготавливается из стеклонаполненного полиамида. Состоит из двух полусфер, которые монтируются к грозозащитному тросу или ОКГТ диаметром 9 – 20 мм. Крепление полусфер к тросу осуществляется с двух сторон через резиновые втулки с затяжкой болтов М10.

Согласно ПУЭ, ЛЭП любого напряжения с высотой опор 50 м и более, а также ЛЭП от 220 кВ, независимо от высоты опор в местах пересечения с линейными ориентирами, нужно маркировать через каждые 100 м шарами белого, красного или желто-горячего цвета, с двух сторон от места пересечения ЛЭП на расстояние не менее чем 500 м.

В окрестностях аэропортов, как правило, шары устанавливаются на расстоянии 32 м друг от друга и на расстоянии 52,5 м вне аэропортов.

Для надежной защиты ЛЭП при установке авиационных шаров рекомендовано проводить анализ мест установки шаров совместно с многочастотными гасителями вибрации.

Существует модификация маркировочного шара с интегрированным в его корпус заградительным огнём низкой интенсивности типа «А».



Отзывы о компании «Альфаснаб»
Написать отзыв
У этой компании пока нет отзывов. Будьте первым!






app.config.images = {
maxFileSize: 15,
maxFilesCount: 4,
sizeType: "medium",
previewUrl: "http://ekb.pulscen.ru/images/previews",
uploadUrl: "http://ekb.pulscen.ru/images",
uploadData: {
authenticity_token: "4IJr3phMxXV3KH5nbUJDzH5rg4YpTVEyGcFGsO7fYkA=",
model: "Apress::CompanyReviews::Image",
subject_type: "Apress::CompanyReviews::Review",
subject_id: ""
}
};



app.config.videos = {
url: "http://ekb.pulscen.ru/api/videos/_id_",
maxVideosCount: 1,
regexp: ["http(?:s?):\\/\\/(?:www\\.)?youtu(?:be\\.com\\/watch\\?v=|\\.be\\/)([\\w\\-\\_]*)", "http(?:s?):\\/\\/(?:www\\.)?(vimeo\\.com\\/)([0-9]+)$", "(?:https?:)?(?:\\/\\/)?(?:www\\.)?rutube.ru\\/(?:video|play\\/embed)\\/([0-9a-z]+)\\/?$"],
uploadData: {
authenticityToken: "4IJr3phMxXV3KH5nbUJDzH5rg4YpTVEyGcFGsO7fYkA="
}
};



app.config.reviews = {
newReviewFormIsOpen: false,
token: "4IJr3phMxXV3KH5nbUJDzH5rg4YpTVEyGcFGsO7fYkA=",
messages: {
imageTooBig: "\u0420\u0430\u0437\u043c\u0435\u0440 \u0444\u0430\u0439\u043b\u0430 \u043f\u0440\u0435\u0432\u044b\u0448\u0430\u0435\u0442 \u0434\u043e\u043f\u0443\u0441\u0442\u0438\u043c\u044b\u0439",
imageLimitExceeds: "\u041c\u0430\u043a\u0441\u0438\u043c\u0430\u043b\u044c\u043d\u043e\u0435 \u043a\u043e\u043b\u0438\u0447\u0435\u0441\u0442\u0432\u043e \u0438\u0437\u043e\u0431\u0440\u0430\u0436\u0435\u043d\u0438\u0439 - 4",
imageUploadFail: "\u041e\u0448\u0438\u0431\u043a\u0430 \u0437\u0430\u0433\u0440\u0443\u0437\u043a\u0438",
rateError: "\u041d\u0430\u0436\u043c\u0438\u0442\u0435, \u0447\u0442\u043e\u0431\u044b \u043e\u0446\u0435\u043d\u0438\u0442\u044c",
reportEmptyError: "\u0412\u043d\u0438\u043c\u0430\u043d\u0438\u0435! \u0423\u043a\u0430\u0436\u0438\u0442\u0435 \u043f\u0440\u0438\u0447\u0438\u043d\u0443 \u0443\u0434\u0430\u043b\u0435\u043d\u0438\u044f \u043e\u0442\u0437\u044b\u0432\u0430.",
destroyError: "\u041f\u0440\u043e\u0438\u0437\u043e\u0448\u043b\u0430 \u043e\u0448\u0438\u0431\u043a\u0430, \u043b\u0438\u0431\u043e \u0443 \u043e\u0442\u0437\u044b\u0432\u0430 \u0435\u0441\u0442\u044c \u043e\u0442\u0432\u0435\u0442\u044b",
invalidVideoUrl: "\u0421\u0441\u044b\u043b\u043a\u0430 \u044f\u0432\u043b\u044f\u0435\u0442\u0441\u044f \u043d\u0435\u043f\u0440\u0430\u0432\u0438\u043b\u044c\u043d\u043e\u0439 \u0438\u043b\u0438 \u0432\u0438\u0434\u0435\u043e\u0441\u0435\u0440\u0432\u0438\u0441 \u043d\u0435 \u043f\u043e\u0434\u0434\u0435\u0440\u0436\u0438\u0432\u0430\u0435\u0442\u0441\u044f",
loadReviewError: "\u041d\u0435 \u0443\u0434\u0430\u043b\u043e\u0441\u044c \u0437\u0430\u0433\u0440\u0443\u0437\u0438\u0442\u044c \u043e\u0442\u0437\u044b\u0432",
loadStatisticsError: "\u041d\u0435 \u0443\u0434\u0430\u043b\u043e\u0441\u044c \u0437\u0430\u0433\u0440\u0443\u0437\u0438\u0442\u044c \u043e\u0431\u0449\u0443\u044e \u043e\u0446\u0435\u043d\u043a\u0443",
rates: {"rate1":"\u043e\u0447\u0435\u043d\u044c \u043f\u043b\u043e\u0445\u043e","rate2":"\u043f\u043b\u043e\u0445\u043e","rate3":"\u0441\u0440\u0435\u0434\u043d\u0435","rate4":"\u0445\u043e\u0440\u043e\u0448\u043e","rate5":"\u043e\u0442\u043b\u0438\u0447\u043d\u043e"},
concealReviewInfo: "\u041e\u0442\u0437\u044b\u0432 \u0443\u0434\u0430\u043b\u0435\u043d \u0441 \u0441\u0430\u0439\u0442\u0430 \u043a\u043e\u043c\u043f\u0430\u043d\u0438\u0438"
},
textZones: {
company: {
ratingHint: ["\r\n\t\u041a\u0430\u0447\u0435\u0441\u0442\u0432\u043e \u043e\u0431\u0441\u043b\u0443\u0436\u0438\u0432\u0430\u043d\u0438\u044f \u0432 \u0434\u0430\u043d\u043d\u043e\u0439 \u043a\u043e\u043c\u043f\u0430\u043d\u0438\u0438 \r\n",
"\r\n\t\u0421\u043a\u043e\u0440\u043e\u0441\u0442\u044c \u043e\u0431\u0441\u043b\u0443\u0436\u0438\u0432\u0430\u043d\u0438\u044f \u0432 \u0434\u0430\u043d\u043d\u043e\u0439 \u043a\u043e\u043c\u043f\u0430\u043d\u0438\u0438.\r\n",
"\r\n\t\u0421\u043e\u043e\u0442\u0432\u0435\u0442\u0441\u0442\u0432\u0438\u0435 \u0437\u0430\u044f\u0432\u043b\u0435\u043d\u043d\u043e\u0439 \u0446\u0435\u043d\u044b \u0444\u0430\u043a\u0442\u0443.\r\n",
"\r\n\t\u0421\u043e\u043e\u0442\u0432\u0435\u0442\u0441\u0442\u0432\u0438\u0435 \u043e\u043f\u0438\u0441\u0430\u043d\u0438\u044f \u043f\u0440\u0435\u0434\u043b\u043e\u0436\u0435\u043d\u0438\u044f \u0444\u0430\u043a\u0442\u0443.\r\n"],
formRatingHints: ["\u041d\u0430\u0441\u043a\u043e\u043b\u044c\u043a\u043e \u0432\u0430\u043c \u043f\u043e\u043d\u0440\u0430\u0432\u0438\u043b\u043e\u0441\u044c \u043a\u0430\u0447\u0435\u0441\u0442\u0432\u043e \u043e\u0431\u0441\u043b\u0443\u0436\u0438\u0432\u0430\u043d\u0438\u044f?",
"\r\n\t\u041d\u0430\u0441\u043a\u043e\u043b\u044c\u043a\u043e \u043e\u043f\u0435\u0440\u0430\u0442\u0438\u0432\u043d\u043e \u0432\u0430\u0441 \u043e\u0431\u0441\u043b\u0443\u0436\u0438\u043b\u0438?\r\n",
"\r\n\t\u041d\u0430\u0441\u043a\u043e\u043b\u044c\u043a\u043e \u0446\u0435\u043d\u0430 \u0441\u043e\u0432\u043f\u0430\u0434\u0430\u043b\u0430 \u0441 \u0437\u0430\u044f\u0432\u043b\u0435\u043d\u043d\u043e\u0439?\r\n",
"\r\n\t\u041d\u0430\u0441\u043a\u043e\u043b\u044c\u043a\u043e \u0442\u043e\u0432\u0430\u0440/\u0443\u0441\u043b\u0443\u0433\u0430 \u0441\u043e\u043e\u0442\u0432\u0435\u0442\u0441\u0442\u0432\u043e\u0432\u0430\u043b\u0438 \u043e\u043f\u0438\u0441\u0430\u043d\u0438\u044e?\r\n"]
},
addVideo: "\r\n\t\u0414\u043e\u043f\u0443\u0441\u0442\u0438\u043c\u044b\u0435 \u0432\u0438\u0434\u0435\u043e\u0445\u043e\u0441\u0442\u0438\u043d\u0433\u0438: Youtube, Rutube, Vimeo.\r\n"
},
options: {
reviewMinLength: 50,
commentMinLength: 1,
visibleText: 500,
imagesPopupWidth: 720,
destroyConfirmPopupMaxWidth: 400,
authPopupWidth: 500,
dialogBaseClass: "dialog-popup",
rulesUrl: "http://ekb.pulscen.ru/about/reviews_rules",
reviewMaxLength: 3000,
commentMaxLength: 2000,
marginTop: 100,
advancedRatings: {
company: [{"created_at":"2017-01-17T22:10:56+05:00","description":"\u041d\u0430\u0441\u043a\u043e\u043b\u044c\u043a\u043e \u0432\u0430\u043c \u043f\u043e\u043d\u0440\u0430\u0432\u0438\u043b\u043e\u0441\u044c \u043a\u0430\u0447\u0435\u0441\u0442\u0432\u043e \u043e\u0431\u0441\u043b\u0443\u0436\u0438\u0432\u0430\u043d\u0438\u044f?","id":1,"name":"\u041a\u0430\u0447\u0435\u0441\u0442\u0432\u043e \u043e\u0431\u0441\u043b\u0443\u0436\u0438\u0432\u0430\u043d\u0438\u044f","subject_type":"Company","updated_at":"2017-01-17T22:10:56+05:00"},{"created_at":"2017-01-17T22:10:56+05:00","description":"\u041d\u0430\u0441\u043a\u043e\u043b\u044c\u043a\u043e \u043e\u043f\u0435\u0440\u0430\u0442\u0438\u0432\u043d\u043e \u0432\u0430\u0441 \u043e\u0431\u0441\u043b\u0443\u0436\u0438\u043b\u0438?","id":2,"name":"\u0421\u043a\u043e\u0440\u043e\u0441\u0442\u044c \u043e\u0431\u0441\u043b\u0443\u0436\u0438\u0432\u0430\u043d\u0438\u044f","subject_type":"Company","updated_at":"2017-01-17T22:10:56+05:00"},{"created_at":"2017-01-17T22:10:56+05:00","description":"\u041d\u0430\u0441\u043a\u043e\u043b\u044c\u043a\u043e \u0446\u0435\u043d\u0430 \u0441\u043e\u0432\u043f\u0430\u0434\u0430\u043b\u0430 \u0441 \u0437\u0430\u044f\u0432\u043b\u0435\u043d\u043d\u043e\u0439?","id":3,"name":"\u0410\u043a\u0442\u0443\u0430\u043b\u044c\u043d\u043e\u0441\u0442\u044c \u0446\u0435\u043d\u044b","subject_type":"Company","updated_at":"2017-01-17T22:10:56+05:00"},{"created_at":"2017-01-17T22:10:56+05:00","description":"\u041d\u0430\u0441\u043a\u043e\u043b\u044c\u043a\u043e \u0442\u043e\u0432\u0430\u0440/\u0443\u0441\u043b\u0443\u0433\u0430 \u0441\u043e\u043e\u0442\u0432\u0435\u0442\u0441\u0442\u0432\u043e\u0432\u0430\u043b\u0438 \u043e\u043f\u0438\u0441\u0430\u043d\u0438\u044e?","id":4,"name":"\u0421\u043e\u043e\u0442\u0432\u0435\u0442\u0441\u0442\u0432\u0438\u0435 \u043e\u043f\u0438\u0441\u0430\u043d\u0438\u044e","subject_type":"Company","updated_at":"2017-01-17T22:10:56+05:00"}]
}
},
routes: {
interactionReviews: "http://ekb.pulscen.ru/api/v1/reviews/_id_",
getStatistics: "http://ekb.pulscen.ru/api/v1/review_statistics?subject_id=_id_&subject_type=_type_"
},
loader: "http://cdn.stpulscen.ru/assets/loader-b69d717215cb9322a0d0d42ce845ea47.gif"
};
app.config.urlParams = {"action":"show","controller":"catalogue","region":"ekb","id":"shar_markirovochny_dlya_lep_model_shm_600_tu_3449_003_69016606_2016_67059956","company_id":98132109};







Стреппинг оборудование от компании Альфаснаб.


Посмотреть все









Стяжной замок для крепежной ленты, тип 03-6515-0203


Цена:

11.60 руб.




Объем:


Опт / Розница


В наличии
Шары-маркеры «ШМ-600» предназначены для обеспечения безопасности полетов воздушных судов вблизи ЛЭП в дневное время.

Устанавливаются на проводах и тросах ЛЭП до 500 кВ включительно для их обозначения на пересечениях водных путей, автомобильных дорог, местах миграции птиц и в окрестности аэропортов. Цвет маркировочных шаров, подобран так, чтобы маркер был хорошо различим пилотами судов малой авиации на фоне окружающего ландшафта в светлое время суток.

Характеристики:

артикул: «ШМ-600» ТУ 3449-003-69016606-2016;

типоразмер: диаметр 600 мм;

полусферы выполняются в трех цветах: красном, оранжевом и белом, возможна комбинация двух полусфер разного цвета;

шары устойчивы к ультрафиолету, климатическому старению, тепловым нагрузкам;

имеют эластомерный зажим, не повреждают провод, испытаны на проскальзывание провода в зажиме;

обеспечена стабильность цветовых характеристик в течение всего срока службы, что подтверждено протоколами испытания.

Шар-маркер изготавливается из стеклонаполненного полиамида. Состоит из двух полусфер, которые монтируются к грозозащитному тросу или ОКГТ диаметром 9 – 20 мм. Крепление полусфер к тросу осуществляется с двух сторон через резиновые втулки с затяжкой болтов М10.

Согласно ПУЭ, ЛЭП любого напряжения с высотой опор 50 м и более, а также ЛЭП от 220 кВ, независимо от высоты опор в местах пересечения с линейными ориентирами, нужно маркировать через каждые 100 м шарами белого, красного или желто-горячего цвета, с двух сторон от места пересечения ЛЭП на расстояние не менее чем 500 м.

В окрестностях аэропортов, как правило, шары устанавливаются на расстоянии 32 м друг от друга и на расстоянии 52,5 м вне аэропортов.

Для надежной защиты ЛЭП при установке авиационных шаров рекомендовано проводить анализ мест установки шаров совместно с многочастотными гасителями вибрации.

Существует модификация маркировочного шара с интегрированным в его корпус заградительным огнём низкой интенсивности типа «А».
