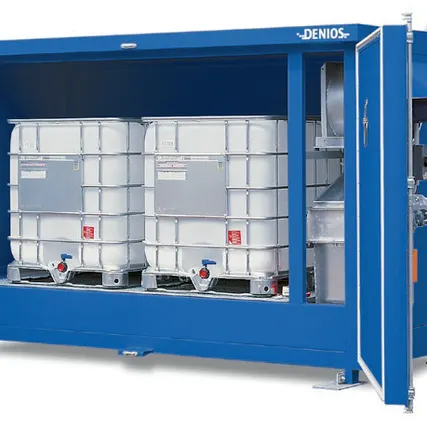

Нагревательная камера типа WK 314-1-K для 2 еврокубов

Описание

Опт / Розница
Безналичный расчет
Страна-производитель: Германия;
Предназначена для нагревания, расплавления, термической обработки или уменьшения вязкости продуктов, содержащихся в 2 еврокубах или 8 х 205 л бочках, размещенных на 1 ярусе;

Представляет собой прочную сварную стальную раму, изолированную со всех сторон композитными панелями, толщиной 100 мм, из листов оцинкованной стали поверх негорючей минеральной ваты или полиуретановой пены.

Статическая устойчивость: 75 кг/м2 - при снеговой нагрузке и 50 кг/м2 - при ветровой нагрузке.

Пригодна для наружной установки.

Встроенный сточный поддон изготовлен из стали RSt 37-2 (материал 1.0038), толщиной 5 мм, в соответствии с требованиями DIN EN 17100, поэтому пригоден для хранения термочувствительных опасных веществ.

Имеет специальный сертификат DENIOS Leakage Certificate, в соответствии с DIN EN 571-1, о проведении инспекции, подтверждающей отсутствие протечек.

Расстояние от поверхности земли (клиренс) составляет 100 мм

Для обеспечения крепления к земле (полу) имеются пластины из оцинкованной стали.

Место для размещения еврокубов оснащено съемными решетками из оцинкованной стали.

Дверь, закрываемая на замок, имеет вариант исполнения «анти-паника».

Оснащена упорами на задней стенке для защиты от аварийной загрузки "насквозь".

Тип краски 2K-PUR, с цветом RAL 5010 снаружи и внутри.

Размеры

Наружные габаритные размеры, Ш х Г х В: 3740 х 1810 х 2470 мм

Внутренние габаритные размеры: 2700 х 1340 х 1700 мм

Толщина стенки: 100 мм

Допустимая нагрузка: 1250 кг/м2

Объем сточного поддона: 1000 л

Вместимость нагревательной камеры: 8 х 200 л бочек на решетке или 2 х 1000 л еврокуба

Вес, нетто: 1800 кг

Паровой нагреватель посредством циркуляции воздуха

Нагреватель с отдельным циркуляционным вентилятором и теплообменником монтируется справа на стенке нагревательной камеры (на левой стенке - опция).

Импеллер (лопасти) вентилятора и теплообменник устанавливаются в воздуховоде.

Отверстие для подачи приточного воздуха во внутреннюю часть камеры защищено с помощью решетки из оцинкованной проволоки.

Центробежный вентилятор высокой мощности используется для обеспечения постоянной циркуляции воздуха.

Импеллер и двигатель термически разъединены и могут использоваться для постоянной работы.

Колесо вентилятора изготовлено из оцинкованной стали.

Теплообменник изготовлен из оцинкованных оребренных трубок.

Температура контролируется через термостат с помощью контроллера температуры. Его калибровка осуществляется заказчиком после проведения пуско-наладочных работ.

Контроль температуры осуществляется в диапазоне 0-120*С.

Для предупреждения перегрева имеется аварийный ограничитель температуры (STB), который может сбрасываться механическим путем. Ограничение температуры предустанавливается на заводе, с регулировкой в диапазоне 30-140*С.

Заказчик должен обеспечить дренаж трубопровода с паром и линии отвода конденсата.

Данные по производительности нагрева

Объем хранения: 2000 кг

При наружной температуре от +30 до - 25°C достигается внутренняя температура + 130°C.

При начальной температуре продукта - 20°C достигается его конечная температура + 80°C.

Технические характеристики

Объем потока воздуха: 4000 м3/час.

Потребляемая мощность: 40 кВт (номинальная).

Напряжение питания: 400 В, 3 фазы, 50 Гц

Диаметр трубопровода подвода пара: DN 25

Размер фланца для присоединения - согласно DIN 2566.
