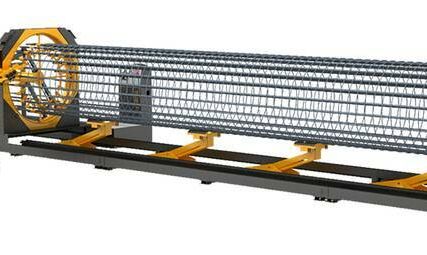

Станок сварки арматурного каркаса, SGH20-12

Описание

Автоматическая линия с ЧПУ для навивки и сварки каркаса из арматурной стали с функцией автоматической сварки. Скорости движения и выпрямления арматуры контролируются. Диаметр каркаса 400-2000 мм. Диаметр навивочной арматуры 5-14 мм. Максимальная длина каркаса 12 м.

Качественные преимущества SGH:

Оборудование комплектуется 50 парами втулок для фиксации основных прутков в стационарной и подвижной каретках. Втулки 2 видов - для работы с прутками Ф 12-20 мм и Ф 20-40 мм. Втулки для стационарной каретки усиленные, имеют коническую форму, втулки в подвижной каретки оснащены болтами для фиксации основных прутков. Толщина металла втулок 5 мм.

Механизм регулировки диаметра позволяет осуществлять регулировку в размере 400-2200 мм в зависимости от модели.

Коробка передач с передвижной рамой оснащена зубчатой и реечной передачами, благодаря чему достигается высокая точность, низкий уровень шума, стабильность, удобство обслуживания и долговечность.

Наличие подшипниковых опор для барабанов вращения каретки обеспечивают плавное вращение и стабильную работу при производстве каркаса.

Устройство станка:

Наличие педального переключателя в механической подающей раме материала (подача основного прутка) экономит время и усилия операторов.

Четыре гидравлические роликовые опоры, обеспечивают устойчивое положение каркаса, удобный съём и предотвращают деформацию изделия.

Точность и надёжность хода подвижной вращающейся каретки обеспечивается наличием направляющих из высококачественной стали и наличием сервопривода.

Наличие сервопривода и ПЛК обеспечивает синхронизацию работы оборудования, высокую точность размеров ячеек навивки каркаса на разных скоростях вращения кареток.

Широкий диапазон обрабатываемых диаметров арматуры, количество основных прутков и максимальных длин каркаса создаёт возможность применения оборудования на различных строительных объектах.

Технические параметры:
Максимальная скорость вращения, об/мин: 2.8
Метод сварки: ручной, автоматический
Устройство подачи: цепной привод
Максимальная скорость движения каретки, м/мин: 2.8
Диаметр каркаса, мм: 650-2000
Диаметр основного прута, мм: 12-40
Диаметр навивочной арматуры (из бухт), мм: 5-14
Мин. и макс. расстояние между арматурой обмотки, мм: 0-300
Минимальная длина каркаса, м: 3
Максимальная длина каркаса, м: 12 (или по требованию заказчика)
Скорость вращения, об/мин: 3.1
Максимальный вес каркаса, кг: 5500
Диаметр основного прута, мм: 12-40
Давление в гидросистеме, мПа: 10
Сила сварочного тока: 31А, 350В / 36.3А, 380В
Номинальная мощность, кВт: 21
Диапазон температур для нормальной эксплуатации, °C: 0…+40
Рабочее давление сжатого воздуха, бар: 7
Напряжение электрической сети, В: 380
Частота переменного тока, гЦ: 50
Среднее потребление электричества, кВ/ч: 15
Габариты, Д×Ш×В, мм: 28500×5000×3000
Масса, т: 15
Сертификация: ISO 9001:2008

Особенности:

Функция автоматической сварки каркаса
Система управления: программируемый контролер, сенсорный экран, инвертор
Размеры ячеек каркаса возможно регулировать в реальном времени, низкий процент погрешности, высокое качество производимого изделия
Механизм протяжки каркаса оснащен преобразователем частоты с высокой точностью работы
Гидравлические ролики автоматической поддержки изделия предотвращают деформацию каркаса
Оборудование оснащено устройством автоматической подачи арматуры из бухт, которое легко управляется и имеет высокую производительность

Система автоматической сварки:

Описание сварочного модуля:

Автоматический модуль сварки серии SGH GUTE ВПК предназначен для приваривания навивочной арматуры к основными стержнями каркаса и включает в себя:
- сварочную головку с двумя сварочными пистолетами и роликами контроля подачи сварочной проволоки;
- источники питания;
- систему для подачи газа;
- пневматическую систему;
- управляющий пульт с сенсорным экраном и систему управления ПЛК (PLC);
