Контроллер микропроцессорный МИК-51Н

Описание

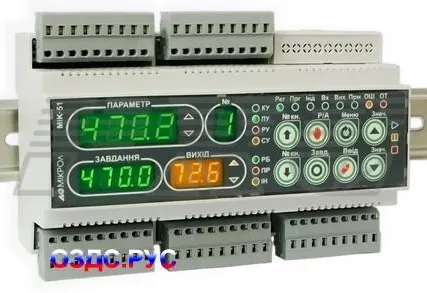

Контроллер микропроцессорный МИК-51Н

Компактный малоканальный многофункциональный высокопроизводительный микропроцессорный контроллер
Автоматическое регулирование и логическое управление технологическими процессами
Контроллер микропроцессорный МИК-51Н по функциональному назначению и возможностям представляет собой прибор аналогичный МИК-51

Область применения

Построение управляющих и информационных систем автоматизации технологических процессов малого и среднего (по числу входов-выходов) уровня сложности, а также построения отдельных локальных и распределенных подсистем сложных АСУТП
АСУ ТП малой и средней сложности предприятий с непрерывными и дискретными технологическими процессами различных отраслей (энергетические, химические, машиностроительные, сельскохозяйственные, пищевые производства, предприятия коммунального хозяйства т.п.)
Системы технологических защит и блокировка аварийных и нештатных ситуаций, сигнализация нарушений технологического процесса, регистрацию событий, архивирование данных
Территориально распределенные, удаленные и локальные системы управления

Функциональные возможности
Встроенные средства самодиагностики: сигнализация и идентификация неисправностей, о выходе сигналов за допустимые границы, о сбоях в ОЗУ, нарушении обмена по сети и т.п.
В контроллерах МИК-51Н имеется развитая система межконтроллерного обмена, с помощью которой контроллеры могут объединяться в локальную или распределенную управляющую сеть. В сети контроллеры могут обмениваться информацией, как с компьютером, так и между собой. Данная функция обеспечивает возможность организации распределенной обработки данных, а также увеличения числа каналов ввода-вывода. При использовании функции межконтроллерного обмена значительно снижается информационная нагрузка на сеть.
Программирование контроллера
Выполняется с помощью клавиш передней панели или по интерфейсу с помощью специального программного обеспечения – визуального редактора FBD-программ АЛЬФА. В качестве языка программирования в системе реализован язык функциональных блоковых диаграмм Function Block Diagram (FBD), предоставляющий пользователю механизм объектного визуального программирования. Система программирования реализована в соответствии с требованиями стандарта Международной Электротехнической Комиссии (МЭК) IEC 1131-3.Редактор FBD-программ АЛЬФА имеет встроенный отладчик программ, систему логического контроля состояния программы, возможности документирования программ, печати, представления программы в виде таблицы и др.
Математическая обработка информации
Контроллер МИК-51Н содержит библиотеку функциональных блоков, достаточную для того, чтобы решать сравнительно сложные задачи автоматического регулирования и логико-программного управления.Библиотека функциональных блоков условно разделена на разделы :

Функциональные блоки ввода-вывода: интерфейсный ввод-вывод, аналоговый ввод-вывод, дискретный ввод-вывод, импульсный ввод
Математические функциональные блоки: умножение, суммирование с масштабированием, деление, корень квадратный, абсолютное значение,интегрирование, дифференцирование с задержкой
Логические функциональные блоки: логическое И, многовходовое И, логическое ИЛИ, многовходовое ИЛИ, исключающее ИЛИ, мажорирование, триггер, регистр, выделение фронта
Функциональные блоки управления программой: минимум, максимум, скользящее средние, задержка, экстремум, ограничение, ограничение скорости, переключатель по номеру, компаратор, таймер, счетчик, мультивибратор, одновибратор, импульсатор
Функциональные блоки управления технологическим процессом: фильтр, масштабирование, кусочно-линейная функция, уставка аналоговая, уставка времени, программный задатчик,таймер сигнализатор реального времени, линейное изменение параметра, регулятор аналоговый, регулятор каскадный, регулятор импульсный, пользовательская панель
Функциональные блоки дельта-регуляторов: регуляторы аналоговые и импульсные с расширенными функциями, дельта-регулятор
Функциональные блоки вычисления: влажность, экспонента, натуральный логарифм, десятичный логарифм
Функциональные блоки управления состоянием: если, тогда, состояние, уставка дискретная, выбор из множества, выбор на выполнение определенной части функциональных блоков, детектор включения питания или запуска программы пользователя

Количество входов-выходов контроллера

Аналоговые входа – 4 (2 универсальных, 2 унифицированных)
Аналоговые выхода – 1
Дискретные входа – 3
Дискретные выхода – 5

Характеристики входных сигналов

Сигналы от термопар ТХК(L), ТХА(K), ТПП(S), ТПР(B), ТВР (A), ТЖК(J), ТХКн(E) по ДСТУ 2837-94, DIN 584-1
Сигналы от термометров сопротивлений ТСМ 50М, ТСМ 100М, ТСП 50П, ТСП 100П, Pt50, Pt100 по ДСТУ 2858-94
Унифицированные аналоговые сигналы постоянного тока 0-5мА, 0-20мА, 4-20мА; 0-10В по ГОСТ26.011-80
Дискретные и импульсные сигналы: 24В постоянного тока, лог.”1″ напряжением от 18 до 30 В; лог.”0″ напряжением от 0 до 7 В. Групповая развязка
Максимальная частота следования импульсов 2кГц для импульсного входа

Характеристики выходных сигналов

Унифицированный аналоговый сигнал постоянного тока 0-5мА, 0-20мА, 4-20мА; 0-10В по ГОСТ26.011-80
Дискретные и импульсные сигналы: реле 220 В, 8А; оптосимистор с внутренней схемой перехода через ноль до 600В, 50мА; транзистор ОК 40В, 100 мА (в зависимости от заказа). Групповая развязка

Технические характеристики контроллера

Объем памяти: ПЗУ – 128 кбайт, ОЗУ – 4 кбайт
Текущее время (таймеры, программные задатчики и т.д.), постоянные времени, интервалы от 0 до 9999 с, от 0 до 9999 ч, таймер реального времени с батареей резервного питания
Время цикла, не более – 0.1с
Количество алгоблоков – до 99
Погрешности преобразования: АЦП: ±0.2%; ЦАП: ±0.2%
Трехуровневая (по входу, выходу и питанию) гальваническая изоляция
Сохранение информации при отключении питания
Время сохранения информации при отключении питания – 10 лет
Канал интерфейсной связи RS-485 (2/4 проводный)
Скорость обмена устанавливается пользователем – от 2400 до 921600 бит/с
Температура окружающей среды: от -40°С до +70°С
Напряжение питания: от сети переменного тока ~220(+22,-33)В, (50±1)Гц или от сети постоянного тока =(24±4)В
Потребляемая мощность от сети переменного тока, не более: 8 ВА
Ток потребления по постоянному току, не более: 300 мА
Габаритные размеры (ВхШхГ): 110х160х58 мм
Конструктивное исполнение: настенное и DIN-реечное, IP30
Масса блока: не более 0,5 кг
