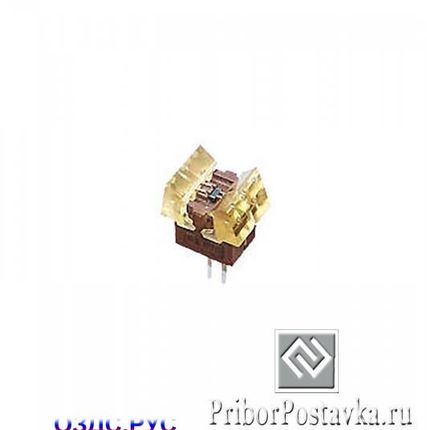

Устройства контактные УК3-5

Описание

Устройство контактное УК3-5ВШУК.680100.003 ТУ, где:УК – устройство контактное;3(8, 14, 16, 18, 20, 24, 28) – число контактов;5 – обозначение корпуса ИС и ПП;Д – шаг между контактами в ряду 1,27 мм (дюймовый);1(2) – вариант исполнения;ВШУК.680100.003 ТУ – обозначение технических условий;Вид климатического исполнения – УХЛ 4 по ГОСТ 15150-69.

Технические характеристики
Техничские характеристики УК3-5
Ток, А:
для УК3-5 1·10-6 – 0,6
для остальных контактных устройств 1·10-6 – 0,1

Напряжение, В 0,05 – 100
Сопротивление контакта, мОм, не более 200
Сопротивление изоляции, МОм, не менее 5·103
Электрическая прочность изоляции, В (ампл), не менее 500
Емкость между двумя соседними контактами, пФ, не более 2
Количество раскрытий и закрытий изоляторов УК, содержащих ИС или ПП, не менее 3000
Наработка, ч 5000
Срок сохраняемости, лет, не менее 6
Условия эксплуатации
Синусоидальная вибрация:
диапазон частот, Гц 1 – 55
амплитуда ускорения, м/с2 (g) 20 (2)

Механический удар многократного действия:
пиковое ударное ускорение, м/с2 (g) 150 (15)

Атмосферное повышенное рабочее давление:
для УК3-5, кПа (атм): 304 (3)

Атмосферное пониженное давление, кПа (мм рт ст):
для УК3-5
рабочее 0,13 (1)
предельное 19,4 (145)
для остальных контактных устройств
рабочее 53,3 (400)
предельное 19,4 (145)

Рабочая температура среды, °С:
повышенная 125
пониженная минус 60

Смена температур, °С от 125 до минус 60
Повышенная относительная влажность воздуха:
для УК3-5 при температуре 35 °С,
