Описание
Выключатели предназначены для экстренной (аварийной) остановки шахтных, а также общепромышленных конвейеров автоматизированных аппаратурой управления.

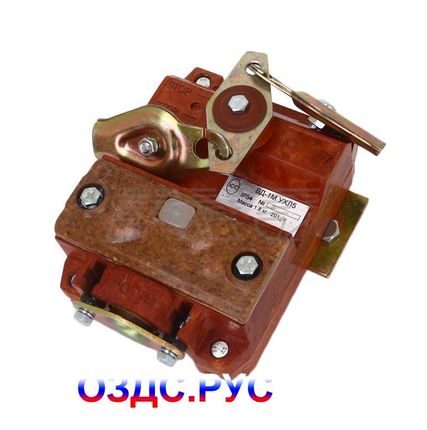

Выключатель ВД-1, ВД-2 предназначен для экстренной (аварийной) остановки конвейеров из любого места вдоль конвейерной трассы:
ВД-1 – для грузовых конвейеров с местной (ручной) или автоматической фиксацией отключенного состояния, а также без фиксации;
ВД-2 – для грузопассажирских конвейеров с автоматической фиксацией отключенного состояния. Выключатель должен использоваться совместно с тяговым устройством для грузопассажирских конвейеров для выполнения “Инструкции по перевозке людей ленточными конвейерами”, предусматривающей величину усилия при воздействии на тяговый орган устройства – не более 50 Н.
Выключатель ВД-3 предназначен для аварийной остановки конвейера при сходе ленты в сторону, а так же может использоваться, как концевой выключатель для контроля положения механизмов.
Основные функции
Выключатель ВД-1:
экстренное отключение конвейера без фиксации отключенного положения
экстренное отключение конвейера с фиксацией отключенного положения
местное (ручное) отключение конвейера или блокировку его запуска
индикацию при срабатывании выключателя
диагностику цепей подключения и исполнительного контакта выключателя в линиях с концевым диодом
Выключатель ВД-2:
экстренное отключение конвейера с автоматической фиксацией отключенного положения, при любом направлении воздействия
местное (ручное) отключение конвейера или блокировку его запуска
аварийное отключение конвейера при нарушении целостности тягового органа, входящего в состав тягового устройства
индикацию при срабатывании выключателя
диагностику цепей подключения и исполнительных контактов выключателя в линиях с концевым диодом
Выключатель ВД-3:
аварийное отключение конвейера при сходе ленты в сторону
аварийное отключение конвейера при достижении контролируемым механизмом предельного положения
возможность работы в последовательной или параллельной цепи аварийного отключения
диагностику цепей подключения и исполнительных контактов выключателя в линиях с концевым диодом
Характеристика / тип датчика
ВД-1
ВД-2
ВД-3
Требуемое для срабатывания усилия:фиксациябез фиксации
60 H150H
10 H –
–
Величина начального воздействия на приводный проводок: -фиксация-без фиксации
45H90H
–
–
Величина усилия воздействия на трос тягового механизма при длине троса не больше 300 м
–
50H
–
Величина рабочего привода до момента срабатывания:
–
–
45 мм
Число коммутируемых цепей:
2
Величина напряжения на контактах:
42В
Величина тока, протекаемого через контакты:
0,2А
Габаритные размеры:
11,5*14,18,5см
11,5*14*24см
24*15,5*39см
Вес датчика:
2кг
2,5к
Документация
Запросы на уточнение технических характеристик , сертификат и/или паспорт, описание и/или иную техническую/справочную информацию направляйте на электронную почту info@оздс.рус
Комплект поставки
Выключатели ВД-1, ВД-2, ВД-3
Паспорт изделия/Руководство по эксплуатации
Сертификат или отказное письмо на
Комплект бухгалтерских документов
