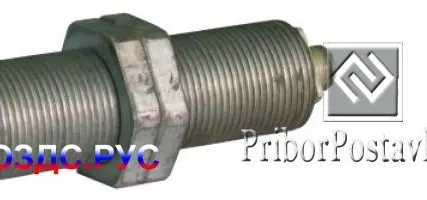

Датчик частоты вращения ДТК-2

Описание

Датчики частоты вращения серии ДТК-2 предназначены для бесконтактного преобразования частоты вращения валов любых механизмов в сигнал переменной полярности.
Чувствительный элемент датчика создает постоянное магнитное поле, которое изменяется при прохождении метки мимо рабочей поверхности датчика. Магнитное поле индуцирует напряжение в цепи датчика таким образом, что частота выходного сигнала датчика соответствует частоте прохождения меток. В качестве метки принимаются углубления или выступы зубчатых колес и т.п. в любом ферромагнитном материале.
Амплитуда выходного сигнала датчика прямопропорциональна линейной скорости метки, зависящей от частоты вращения и расстояния от оси вращения до метки.

Технические характеристики
Принцип работы
Дифференциальная обработка сигнала датчика исключает влияние электромагнитных помех на точность преобразования частоты вращения контролируемого объекта в выходной сигнал.
При работе с датчиком частоты вращения ДТК-2 важным условием является соблюдение требований по установке датчика относительно метки(-ок). Увеличение зазора между рабочей поверхностью датчика и меткой снижает чувствительность датчика.
Датчики частоты вращения серии ДТК-2 выпускаются в корпусе М24 1,5 с разъемом для подключения внешних линий или со встроенным масло-, теплостойким кабелем.
В качестве измерительного прибора рекомендуется использовать прибор измерительный цифровой ТЭ-6К-ТК, индикатор тахометрический ТИ-ТК.

Параметры
Значения

Амплитуда сигнала, В, не менее
0,2*

Сопротивление нагрузки, кОм, не менее
4

Чувствительность на зазоре 1 мм, В·с/м, не менее
0,1**

Рабочий зазор, мм
0,1..1

Рабочий диапазон температур
+5°С..+90°С

Пыле-влагозащита
IP67

Резьба корпуса
М24 1,5

Длина корпуса, мм
78

Поставщик: ООО «ОЗДС»
