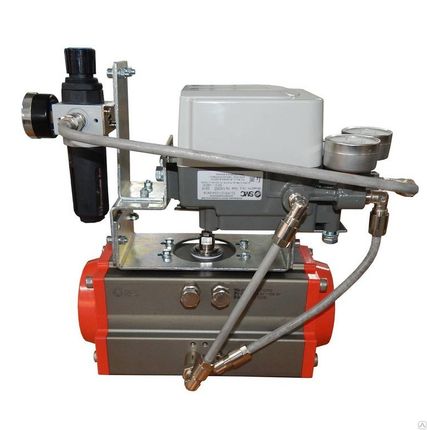

Пневмопривод двойного действия PAT-145D

Описание

Опт / Розница
PAT-145D- пневматический поворотный привод (пневмопривод) двойного действия, имеет реечно-шестеренчатую конструкцию, поршень, состоящий из двух частей, а также ограничитель хода. Ограничение хода поршня - внешнее и внутреннее на величину до ± 4 ° поворота вала привода в положениях 90 ° и 0 ° соответственно. Привод имеет несложную конструкцию, надежен в эксплуатации и прост в обращении. Имеет ресурс работы не менее 2 млн. циклов. Поворотные пневматические приводы применяются для управления открытием или закрытием шаровых кранов и поворотных дисковых затворов (баттерфляй) и др.

Рабочая среда - воздух (под давлением 1 -10 бар); не коррозийный, инертный газ. Рабочая температура (для приводов в стандартном исполнении) от -40 до +80° С. Возможно исполнение от -55 до +110° С.



Зависимость крутящего момента на валу пневмопривода PAT-145D от давления в системе







Давление, Бар


2,5


3,0


3,5


4,0


4,5


5,0


5,5


6,0


7,0


8,0




Крутящий момент, Нм


217


261


304


348


391


434


478


521


608


695





Возможные области применения данной модели пневмопривода*





Диаметр усл.прохода


Dn350


Dn400






Давление среды


Дископоворотные затворы межфланцевые




до 10 Бар


Да


Да (без запаса)




до 16 бар


Да







Давление, Бар


2,5


3,0


3,5


4,0


4,5


5,0


5,5


6,0


7,0


8,0




Крутящий момент, Нм


217


261


304


348


391


434


478


521


608


695





* исходя из расчетных значений для шаровых кранов, однако производителем могут быть заявлены иные крутящие моменты

Все приводы серии PAT







PAT-32D


PAT-50D


PAT-63D


PAT-75D




PAT-88D


PAT-100D


PAT-115D


PAT-125D




PAT-145D


PAT-160D


PAT-190D


PAT-210D
