Виброразгрузочное устройство Ш2-ХМГ-200.

Описание

Розница

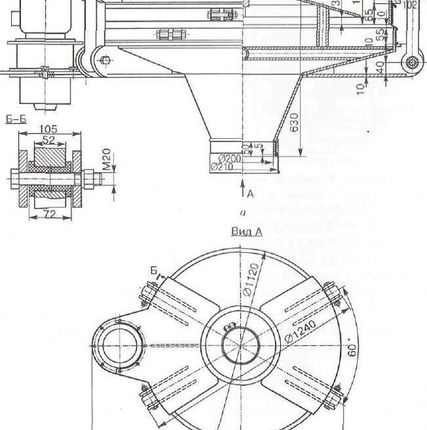

Применение устройств подобного типа позволило увеличить массовый расход муки при разгрузке силоса М-135. При этом ис¬пользование вибрации обеспечило возможность сочетания сводооб-рушения с регулированием производительности истечения за счет изменения частоты и амплитуды виброколебаний. В данном случае виброразгрузочное устройство Ш2-ХМГ обеспечивает производи-тельность разгрузки силоса М-135 в диапазоне 0,1...16,0 т/ч с точностыо +10 % за счет изменения массы дебалансов и расположения их на валу вибрационного устройства (рис. 2.31). Для силосов меньшей вместимости разработан типоразмер виброразгрузочного устройства марки Ш2-ХМГ-150 (см. табл. 2.10). Наиболее сводоопасна нижняя зона разгрузочной воронки сило¬са (бункера). Именно здесь диаметр бункера сужается настолько, что позволяет своду опираться на стенки. Значительная высота столба материала, мелкодисиерсность муки, не вовремя приложен¬ная уплотняющая вибрация и прочие факторы резко увеличивают механическую прочность динамического свода. При эксплуатации устройства Ш2-ХМГ сводоопасная зона ликвидируется и заменяет¬ся виброразгрузчиком (рис. 2.32). Устройство состоит из переходника-цилиндра 1, рычагов с сай-лент-блоками 2, эластичного уплотнения 3, серийного вибратора 4, днища выпуклого 5, рассекателя 6 и регуляторов 7. В статическом состоянии мука лежит на рассекателе, а разгру¬зочная зона устройства свободна от продукта и, таким образом, уп¬лотнения и сводообразования муки в выпускном отверстии в пери¬од ее отлежки не происходит. Во время работы вибратор создает циклические возмущения воздействия в горизонтальной плоскости, которые вызывают виб¬рацию выпуклого днища и жестко связанного с ним рассекателя. Разрушается заклиненная структура частиц (рис. 2.33) и начинает¬ся разгрузка продукта. Мука скользит по рассекателю, попадает на выпуклое днище и в режиме свободного истечения покидает бун¬кер. Нормальные составляющие горизонтальных вибрационных уси¬лий передаются в лежащие выше слои муки благодаря криволиней¬ной поверхности рассекателя; тем самым устраняется опасность слеживания продукта. Сайлент-блоки не передают вибрацию на стенки бункера, а следовательно, и на несущие конструкции здания. Показатель П12-ХМГ-200 II12-XMI-1.™ Производительность, т/ч 7,2 4,0 Условный проход D,, мм 200 150 Мощность, кВт 0,55 0,37 Габаритные размеры, мм наружный диаметр устройства наружный диаметр соединительного фланца диаметр внутренний высота 1240 1120 1016 650 820 700 350 Масса, кг ,320 250
