Установки слива-налива нефтепродуктов АСВН

Описание

Опт / Розница

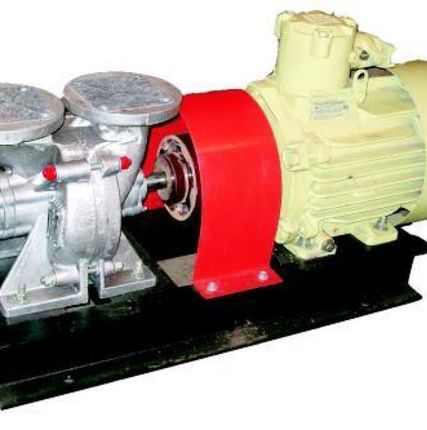

Самовсасывающий насос 1СВН-80А и электронасосный агрегат 1АСВН-80А предназначены для перекачивания чистых, без механических примесей жидкостей:воды, бензина, керосина, дизельного топлива, спирта и других нейтральных жидкостей вязкостью не более 2·10-5 м2/с температурой от минус 40 до 50°С и плотностью не более 1000 кг/м3.
Насосы и электронасосные агрегаты могут поставляться в экспортном и экспортно-тропическом исполнении.

Структура условного обозначения

1АСВН-ХА-Х-ХХ:
1 - модификация;
А - агрегат;
СВН - самовсасывающий вихревой насос;
Х - диаметр всасывающего и нагнетательного патрубков, мм;
А - индекс модификации;
Х - направление вращения электронасосного агрегата, если
смотреть со стороны привода (Л - левое; П - правое);
ХХ - климатическое исполнение (У, Т) и категория размещения
(2; 3) по ГОСТ 15150-69.

Условия эксплуатации

Номинальные значения климатических факторов по ГОСТ 15150-69.
Температура окружающей среды от 0 до 40°С.
Относительная влажность воздуха 80% при температуре 20°С.
Отсутствие непосредственного воздействия на электродвигатель воды.
Электронасосы должны эксплуатироваться в рабочем интервале подач насосных характеристик Q-Н.
Не допускается пуск и работа насоса, не заполненного перекачиваемой жидкостью.
Условия хранения электронасосов до пуска в эксплуатацию - в закрытом помещении.
Электронасосы 1СВН-80А и агрегаты 1АСВН-80А соответствуют требованиям ТУ 26-06-1551- 89, сертифицированы СЦ НАСТХОЛ Госстандарта РФ. Сертификат соответствия РОСС RU.АЯ 45.В1208, действителен до 04.08.2002 г.

Нормативно-технический документ

ТУ 26-06-1551-89;РОСС RU АЯ 45.В1208

Технические характеристики

Подача Q, м3/ч - 38 Напор Н, м - 26 Частота вращения, мин-1 - 1450 Высота самовсасывания, м, не менее - 6,5 Допустимая продолжительность самовсасывания, с, не более - 300 Время самовсасывания, с, не более - 120 Допустимый кавитационный запас hд м, не более - 4,5 Утечки через каждое торцовое уплотнение, см3/ч, не более - 30 Мощность, кВт: насоса (при подаче жидкости плотностью 1000 кг/м3) - 7,5 агрегата 1АСВН-80А (с электродвигателем В180S4) - 9,8 КПД, %: насоса - 36 агрегата 1АСВН-80А (с электродвигателем В180S4) - 31 Масса, кг: насоса - 17,5 агрегата 1АСВН-80А (в зависимости от комплектующего электродвигателя и варианта изготовления фундаментной плиты) - 200-645 Параметры питания электродвигателей: номинальное напряжение, В - 220/380 номинальная частота тока, Гц - 50
Характеристики электронасоса при испытании на воде плотностью 1000 кг/м3, при частоте вращения n=1450 мин-1, частоте тока 50 Гц приведены на рис. На рисунке указан рабочий диапазон характеристики Q-Н.



Общий вид электронасоса 1СВН-80А: а - правого вращения; б - левого вращения

Секция всасывания имеет тангенциальный подвод жидкости к колесу, напорная секция - тангенциальный отвод жидкости и отвод воздуха, рабочий и глухой каналы. Вал опирается на шарикоподшипники, которые защищены торцовыми уплотнениями от проникновения в них перекачиваемой жидкости. Утечки через торцовые уплотнения отводятся через отверстия во всасывающей напорной секциях. Герметичность разъема секций обеспечивается уплотнительным кольцом 6.

Перед пуском в насос заливают рабочую жидкость. В момент пуска жидкость, имеющаяся в насосе, захватывается колесом и отбрасывается по рабочему каналу в напорную секцию. Одновременно часть жидкости попадает в глухой канал и вытесняется в межлопаточное пространство колеса, благодаря имеющейся перемычке в рабочем канале. Увеличение объема жидкости в межлопаточном пространстве периферии приводит к вытеснению воздуха у ступицы колеса в отвод.

Процесс продолжается до тех пор, пока весь воздух будет откачен из всасывающего трубопровода, а на его место поступит перекачиваемая жидкость. Поступившая в насос жидкость при прохождении через колесо приобретает кинетическую энергию и поступает в напорный трубопровод. Освободившееся пространство сразу же заполняется новой порцией жидкости. Этот процесс происходит непрерывно. Направление движения жидкости в насосе показано на рис. 2 стрелками.
