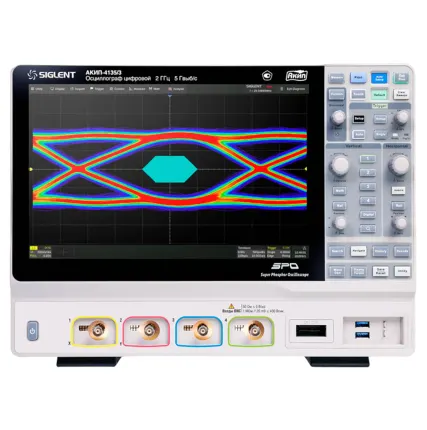

Осциллограф АКИП-4135/3

Описание

• Тип осциллографа: цифровой
• Число каналов: 4
• Полоса пропускания: 2 ГГц
• Максимальная частота дискретизации: 5 ГГц (10 ГГц в режиме ESR)
• Максимальный объем памяти: 500 МБ
• АЦП (бит): 8
• Сопротивление входа: 50 Ом, 1 МОм
• Логические каналы: 16 (опция)
• Интерфейс: USB, LAN
• Дисплей: TFT емкостный сенсорный, диагональ 30,7 см, разрешение 1280х800

• Доступен:Под заказ
• Артикул:276368
• Бренд:АКИП
• Код производителя:00-0017137
• Гарантия:3 года
• Госреестр:85334-22
• Количество каналов:4
• Частотный диапазон:1 мкГц…25 МГц (Синус) / 1 мкГц…10 МГц (Прямоугольник, импульс)/1 мкГц…300 кГц (Пила)/1 мкГц…5 МГц (сигналы произвольной формы)/щум, полоса частот > 25 МГц
• Масса:5,5 кг
• Габариты:379 х 159 х 288 мм
• Диапазон частот:10 Гц … 120 МГц (линейный или логарифмический режим)
• Разрешение:1 мкГц
• Полоса пропускания:2 ГГц
• Частота дискретизации:125 МГц
• Напряжение питания:100 - 240 В (50/ 60 Гц), 100 - 120 В (400 Гц); 193 Вт максимум
• Формат данных:стандартно - I2C, SPI, UART/RS232, CAN, LIN /опция - CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester
• Режимы работы:выборка, пиковый детектор, усреднение, накопление, Hi-Res
• ЖК-дисплей:цветной емкостный сенсорный, диагональ 30,7 см, разрешение 1280 x 800, 8 x 10 делений
• Порог срабатывания:TTL, CMOS, LVCMOS3.3 , LVCMOS2.5, пользовательский (± 10 В)
• Пиковый детектор:200 пс
• Входной импеданс:50 Ом (± 2 %), 1 МОм (± 2 %) / 20 пФ ± 3 пФ
• Разрядность АЦП:14 бит
• Максимальное входное напряжение:≤ 400 Впик (DC+AС пик), DC…10 кГц – 1 МОм/≤ 5 Вскз, ± 10 Впик – 50 Ом
• Виды синхронизации:по фронту, по скорости нарастания, по длительности, ТВ (NTSC, PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, по НЧ протоколам I2C,
  SPI, UART/ RS232, CAN, LIN, опция: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT
• Виды измерений:верхняя частота среза, нижняя частота среза, полоса пропускания, запас по усилению, фаза
• Ограничение ПП:20 МГц, 200 МГц
• Коэффициент отклонения (Коткл.):500 мкВ/дел…1 В/дел – 50 Ом / 500 мкВ/дел…10 В/дел – 1 МОм
• Погрешность установки Коткл.:± 3 %
• Диапазон установки смещения:50 Ом: 500 мкВ/дел…5 мВ/дел: ± 1,6 В; 5,1 мВ/дел…10 мВ/дел: ± 4 В; /10,2 мВ/дел…20 мВ/дел: ± 8 В; 20,5 мВ/дел…1 В/дел: ± 10 В/
  1 МОм: 500 мкВ/дел…5 мВ/дел: ± 1,6 В; 5,1 мВ/дел…10 мВ/дел: ± 4 В;/10,2 мВ/дел…20 мВ/дел: ± 8 В; 20,5 мВ/дел…100 мВ/дел: ± 16 В/102 мВ/дел…200 мВ/дел: ± 80 В; 205 мВ/дел…1 В/дел: ± 160 В;/
  1,02 В/дел…10 В/дел: ± 400 В
• Коэффициент развертки (Кразв.):100 пс/дел…1000 с/дел/самописец (ROLL): 50 мс/дел…1000 с/дел
• Источники синхросигнала:любой из каналов, внешний (Ext, Ext/5), сеть, логический канал
• Режимы запуска развертки:автоматический, ждущий, однократный
• Предзапуск:0…100% памяти
• Послезапуск:0…5000 делений
• Вид входа:открытый, закрытый, ВЧ и НЧ фильтры
• Чувствительность синхронизации:внутренняя: 0,26…0,5 деления шкалы;/Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц…полоса пропускания); Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…полоса пропускания)
• Разрешение по вертикали:8 бит (до 16 бит с шагом 0,5 бита в режиме эквив. разрешения (Hi-Res))
• Интерполяция:SinX/X, X
• Функции по вертикали:Макс, Мин, Пик-Пик, Верхнее, Нижнее, Амплитуда, Среднее, Цикл Среднее, СКО, Цикл СКО, СКЗ, Цикл СКЗ, Медиана, Цикл Медина, выбросы на вершине и в паузе
• Функции по горизонтали:f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%), фаза/ Period, Frequency, Time@max, Time@min, +Width, -Width, 10-90%Rise time, 90-/
  10%Fall time, Rise time, Fall time, +Burst Width, -Burst Width, +Duty Cycle, -Duty Cycle,/ Delay, Time@Middle, Cycle-Cycle jitter
  Период, Частота, Время Макс, Время Мин, +Длительность, -Длительность, Время/ нарастания/спада, Длительность пакета положительная и отрицательная, +Коэф.
  Заполнения, -Коэф. Заполнения, Задержка, Джиттер
• Измерение задержки:фаза, FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF, смещение
• Длина памяти:16000 точек для произвольной формы
• Синхронизация:по фронту, по последовательности, по длительности импульса, по шинам I2C, SPI, UART/RS232, CAN, LIN/ опция: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT
• Формы сигналов:синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и др. (45 встроенных форм сигналов)
• Погрешность установки:±5*10^-5
• Выходной уровень:3 В_{пик-пик}(50 Ом); 6 В_{пик-пик} (1 МОм)
• Постоянное смещение:± 1,5 В (50 Ом); ± 3 В (1 МОм)
• Скважность:1 % ~ 99 % (для прямоугольника и импульса)
• Симметрия:0 % ~ 100 % (для пилы)
• Напряжение изоляции:± 42 Впик
• Режим HISTORY:сохранение с временными метками последних 80.000 осциллограмм (дискретизация 1 ГГц, память 1,4 кБ/кан.)
• Автоустановка:В/дел, с/дел, параметры синхросигнала
• Режим X-Y:Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3="" до="" 100="">
• Статистика:текущее значение, Макс, Мин, СКО, Гистограмма, Тренд, Отслеживание
• Полоса пропускания (-3 дБ, 50 Ом):0 - 2 ГГц
• Время нарастания (50 Ом):≤ 230 пс
• Погрешность измерения напряжения:±(0,015·8[дел]·Ко[мВ/дел]+1), где Kо – значение коэффициента отклонения, мВ/дел / Uсм – установленное значение напряжения смещения, мВ.
• Погрешность опорного генератора:±2,5*10^-6
• Погрешность измерения временных интервалов:±(δF·Tизм+2/Fд), где δF – относительная погрешность частоты внутреннего опорного генератора;/
  Tизм – измеренный временной интервал, с;/
  Fд – частота дискретизации, Гц
• Дополнительные измерения:площадь положительная или отрицательная, абсолютное значение площади по переменному и постоянному току, количество фронтов, количество импульсов
• Измерительный канал:любой из аналоговых каналов
• Поддерживаемый источник сигнала:SAG1021I – аппаратная опция /генераторы сигналов серий: АКИП-3408, АКИП-3409, АКИП-3409А, АКИП-3418, АКИП-3422
• Тип развертки:прямая, многоуровневая
• Длительность импульса:от 3,3 нс
• Ограничение уровня:|Voffset|<=vmax -="" vpp/2=""></=vmax>/, где Voffset – установленно значение постоянного смещения
  Vmax - максимальное пиковое напряжение на выходе с учётом выходного сопротивления/
  Vpp – установленное значение выходного уровня сигнала
• Погрешности установки уровня постоянного смещения:±(0,01·|Uсм|+0,0002·|Uпр|+0,005·8[дел]·Ко[мВ/дел]+1), где/
  Kо – значение коэффициента отклонения, мВ/дел;/Uсм – установленное значение напряжения смещения, мВ;/Uпр – конечное значение диапазона установки напряжения смещения, мВ
• Синхронизация по зоне:две зоны, каналы: КАН1…КАН4, условия: пересекает, не пересекает
• Полоса пропускания в режиме Hi-Res:9 бит: 0,25*дискретизации, до аналоговой полосы пропускания/10 бит: 0,115*дискретизации, до 1,15 ГГц (ограничение полосы пропускания)/
  11 бит: 0,055*дискретизации, до 550 МГц (ограничение полосы пропускания)/12 бит: 0,028*дискретизации, до 280 МГц (ограничение полосы пропускания)/
  13 бит: 0,014*дискретизации, до 140 МГц (ограничение полосы пропускания)/14 бит: 0,007*дискретизации, до 70 МГц (ограничение полосы пропускания)/
  15 бит: 0,0035*дискретизации, до 35 МГц (ограничение полосы пропускания)/16 бит: 0,0017*дискретизации, до 17 МГц (ограничение полосы пропускания)
• Длина записи (1/2/4 канала)3:500 МБ/ 250 МБ/ 125 МБ на канал
• Источник курсоров:КАН1…КАН4, логические каналы, МАТЕМ, ОПОРН, ГИСТОГРАММА
• Источник измерений:КАН1…КАН4, логические каналы, МАТЕМ, ОПОРН, ИСТОРИЯ, ZOOM
• Математические каналы:F1, F2, F3, F4
• Источник математики:КАН1…КАН4, F1…F4
• Диаграммы Боде:анализ частотных характеристик по КАН1…КАН4 /требуется опция генератора сигналов SAG1021I или генераторы серии АКИП-3409,
  АКИП-3418, АКИП-3422 подключенный по интерфейсу USB/диапазон частот: 10 Гц … 120 МГц/режим работы: линейный, логарифмический
• Измерение мощности (опция):качество электроэнергии, гармоники тока, пусковой ток, потери при переключении, скорость нарастания напряжения, модуляция, пульсации на выходе, включение /
  выключение, переходная характеристика, PSRR, эффективность
• Глазковые диаграммы (опция):источник: КАН1…КАН4/ восстановление тактовой частоты: Постоянная частота, ФАПЧ (PLL)/измерения: Высота глаза, уровень "1", уровень "0", амплитуда глаза, ширина
  глаза, пересечение глаз, средняя мощность, коэффициент добротности, TIE/поддержка тестирования сигналов по маске
• Анализ джиттера (опция):источник: КАН1…КАН4/восстановление тактовой частоты: Постоянная частота, ФАПЧ (PLL)/период, Частота, +Длительность, -Длительность, Цикл джиттер, +Коэф. Заполнения,
  -Коэф. Заполнения, скорость передачи данных/разложение джиттера: TIE, RJ, DJ, DCD, DDJ, PJ, TJ@BER
• Входы выходы:передняя панель: USB 3.0 Host (2), Выход калибратора 1 кГц, 3 В меандр /
  задняя панель: USB 2.0 Host (2), USB 2.0 Device, LAN 10/100MbaseT (RJ45), слот Micro SD Card, External Trigger: ВНЕШ: ≤1,5 Вскз, ВНЕШ/5: ≤ 7,5 Вскз/
  Auxiliary Output: Выход синхр. (3,3 В LVCMOS), Доп.Контр. Выход (3,3 В TTL)/ HDMI
• Дата обновления цены:2024-09-02 05:03:04
• Число каналов:16
• Диапазон измерений:весь экран или ограниченно (определяется курсорами)
• Функции:+, -, х; /; d/dt, ∫dt, √, ex, 10x, ln, lg, редактор формул /БПФ – частотный анализ при длине памяти 8 МБ
