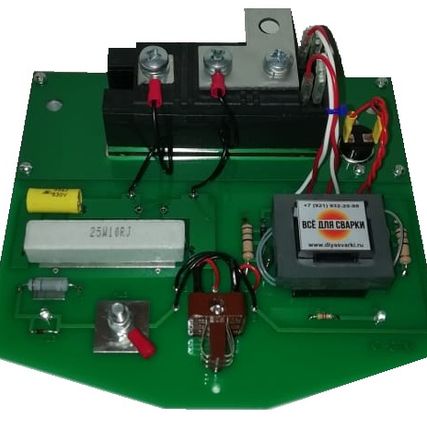

Тиристорный контактор КТ-07М

Описание

Контактор тиристорный КТ-07М УХЛ4 – предназначен для коммутации и фазового управления током в машинах для точечной, шовной и рельефной контактной сварки с однофазным питанием.

Контактор предназначен для подключения к сети переменного тока частотой 50 Гц напряжением 220В или 380В.

Управление контактором осуществляется от синхронных регуляторов сварки типов РКС-502, РКС-504, РКС-801, выдающих на выходе однополярные симметричные импульсы с частотой, в два раза превышающей частоту сети, с параметрами:

- ток 1,5±0,1 А;

- напряжение 20±5 В (на сопротивлении 6,2±5% Ом);

- длительность 200±100 мкс (на уровне не ниже 15 В).

При этом обеспечивается регулировка тока питания силового трансформатора контактной машины в пределах от 2-4 А до наибольшего значения, указанного ниже.

В тиристорных контакторах КТ-07М и КТ-11М дополнительно имеется:

- индикация прохождения сварочного тока (загорается светодиод),

- индикация прохождения импульсов управления на «поджиг» тиристоров (загорается светодиод).

C января 2012 года вместо оптронов ТО-125 применяются импульсные трансформаторы, которые существенно повышают надежность и срок службы тиристорных контакторов.

Характеристики:

Напряжение питающей сети, В: 220.00

Частота питаюей сети, Гц: 50.00

Номинальный длительный ток при температуре охлаждающей воды 30°С и расходе 3 л/мин, А

А ср.: 125.00

А эф.: 200.00

Номинальный ток, А при:

ПВ 50% и длит. имп. 0,5 с: 335.00

ПВ 20% и длит. имп. 0,5 с: 500.00

ПВ 20% и длит. имп. 0,2 с: 580.00

Импульсы управления:

Напряжение (экв. нагрузка 20 Ом), В: 20±5

Длительность (на уровне 0,7 ампл. знач.), мкс: 200±100

Габаритные размеры, (Д×Ш×В), мм: 170x135x75

Масса, кг: 1.00
