Вышка тура Компакт

Описание

Быстровозводимая Вышка «Компакт» ВСРП-2500-4,2, предназначена для отделочных строительных монтажных работ на высоте до 4,2 м.
Может использоваться как внутри, так и снаружи помещений при ремонте и отделке квартир, коттеджей, дач и т.д.
Конструктивная особенность данной вышки позволяет ее использовать на разноуровневых площадках и на лестничных пролётах.

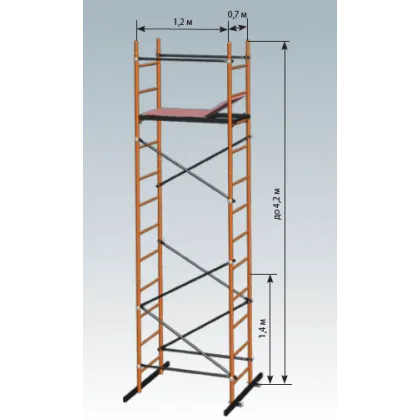

Параметры вышки ВСРП-2500-4,2


Диаметр трубы (мм)
32


Размер рабочей площадки (м)
1,2*0,7


Размеры секции (высота х ширина), (м)
1,4*0,7


Нагрузка на настил (кгс/м2)
250


Статическая нагрузка на перила (кг)
70


Высота max (по ограждению) (м)
4,2


Высота max (по ограждению) (м)
3,2


Вес вышки max (кг)
63,47


Транспортировочные габариты упаковки
1500x800x200







Высота вышки в зависимости от количества секций


Количество секций
1
2
3


Высота вышки, м
1,4
2,8
4,2


Высота площадки, м
0,8
1,8
3,3


Вес вышки, кг


63,47



Комплектация вышки



Комплектация
Количество, шт.


1. Опорная балка
2


2. Лестница
6


3. Горизонтальная стяжка
4


4. Диагональная стяжка
6


5. Колесо
2


6. Крепежный комплект
1


7. Настил с люком
1




Порядок сборки вышки Компакт
При помощи крепежных болтов (6) при-соединить опорные балки (1) к основа-нию лестниц (2). Одновременно к одной из балок присоединить колеса (5). (рис 1)Лестницу с опорной балкой (А) и лестницу с опорной балкой с колесами (Б) при по-мощи крепежных болтов (6) соединить с горизонтальными (3) и диагональными (4) стяжками (рис. 2А).
Диагональные стяжки крепятся с разных сторон лестниц «крест на крест» (рис. 2).
Установить настил с люком (8) на перекла-дины лестниц и аналогично собрать сле-дующую секцию (рис. 3).
Собрать необходимое количество секций в зависимости от требуемой высоты (не более 4,2 м).
Установить настил с люком (8), на высоте не более 3 м (рис. 4). Зафиксировать на-стил при помощи креплений настила (7) (рис. 4А).
Установить горизонтальные стяжки (3) (рис. 5).
Последняя секция в сочетании с горизон-тальной стяжкой (3) служит ограждением ра-бочей зоны.Вышка готова к работе.
Демонтаж вышки производится в обрат-ном порядке.





Техника безопасности
К работе с вышкой допускаются лица прошедшие инструктаж по технике безопасности и ознакомленные с должностными инструкциями и правилами по без-опасности работы с лесов, помостов, подмостей и т. д., а также ознакомленные с конструкцией и мерами безопасности.Выровнять вышку по вертикали при помощи отвеса .Линии электропередач, расположенные ближе 5-ти метров необходимо снять или заключить в деревянные короба.Кроме мер, указанных в настоящем паспорте необходимо также выполнять требования СНиП I12-03-2001 «Техника безопасности в строительстве».Запрещается: превышать допустимую нагрузку на изделие, использовать эле-менты вышки, имеющие деформацию. Установку настила производить ниже ограждения не менее 1 м. Ответственность за правильную эксплуатацию и соблюдение мер безопасности лежит на потребителе.
Техническое обслуживание Вышки
Обслуживание вышки заключается в осмотре деталей перед началом работы. В случае обнаружения деталей имеющих механические повреждения пользоваться вышкой запрещается. В случае повреждения фанеры настила, заменить на новую толщиной не менее 12 мм.
