Газорегуляторный пункт шкафной ГРПШ-07-2У1

Описание

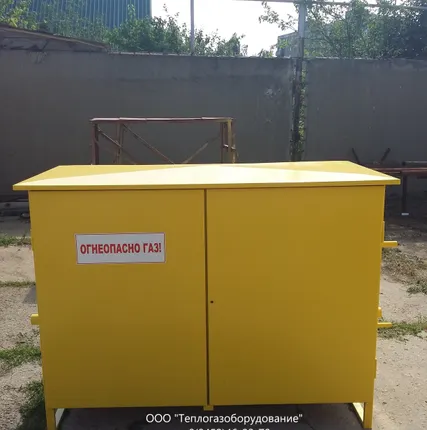

Газорегуляторные шкафные пункты ГРПШ-07-2У1 предназначены для редуцирования высокого или среднего давления на требуемое, для автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений, очистки от механических примесей газа, поставляемого по ГОСТ 5542-87. Используются регуляторы РДНК-1000. Могут комплектоваться узлами учета газа, системами телеметрии, обогревом газовым либо электрическим. Представляет собой металлический шкаф, в котором размещено технологическое оборудование.
В состав пункта входят:
— узлы фильтрации;
— основная линия редуцирования давления газа;
— резервная линия редуцирования давления газа.
К выходной линии, на расстоянии не менее 5 ДУ от перехода, подключен предохранительный сбросной клапан и импульсный трубопровод.

Принцип работы ГРПШ-07-2У1:
Газ по входному трубопроводу через входной кран и фильтр поступает к регулятору давления газа, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран поступает к потребителю.
Контроль выходного давления производится выходным манометром. При повышении выходного давления выше допустимого заданного значения открывается сбросной клапан, в том числе встроенный в регулятор, и происходит сброс газа в атмосферу. При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает встроенный в регулятор предохранительный запорный клапан, перекрывая вход газа в регулятор.
На входном газопроводе установлен манометр, предназначенный для замера входного давления и определения перепада давления на фильтрующей кассете. Максимально допустимое падение давления на кассете фильтра — 10 кПа.
В случае ремонта оборудования газ поступает к потребителю через резервную линию редуцирования, где газ по входному трубопроводу через входной кран и фильтр поступает к регулятору давления газа. Здесь происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран газ поступает к потребителю.
Контроль выходного давления производится выходным манометром.
На основной и резервной линиях редуцирования после регулятора давления газа предусмотрены продувочные трубопроводы.

Технические характеристики ГРПШ-07-2У1:
Регулятор давления газа РДНК-1000
Клапан предохранительный сбросной КПС-Н
Рабочая среда природный газ по ГОСТ 5542-87
Давление газа на входе, Рвх, Мпа 0,6
Диапазон настройки выходного давления, Рвых, кПа 2–5
Пропускная способность (для газа плотностью = 0,73 кг/м3), м3/ч 800
Масса, кг 150

Для заказа ГРПШ позвоните по телефону либо пришлите заявку на электронную почту.
