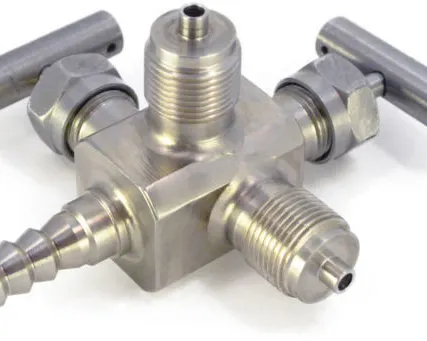

Клапанные блоки БКН2-10,БКН2-19,БКН2-20,БКН2-25,БКН2-27

Описание

Опт / Розница
Затвор с самоцентрирующимся игольчатым золотником.
Класс герметичности А по ГОСТ Р 54808.
Блоки клапанные БКН1, БКН2 позволяют производить дренаж импульсной линии, сброс давления перед демонтажем прибора.
Конструкция блоков клапанных БКН2 позволяет подключать контрольное метрологическое оборудование без отключения датчика от рабочей среды.

Назначение

Блоки клапанные БКН1, БКН2 предназначены для подключения к импульсным линиям датчиков избыточного, абсолютного давления, давления-разрежения, манометров.

Выпускаются по техническим условиям ЭИ003-00.000 ТУ

Габаритные и присоединительные размеры, гидравлические схемы БКН1 и БКН2

БКН1



БКН2



ИУ — измерительное устройство

Клапаны


И — изолирующий;
Д — дренажный;
Д/К — дренаж/контроль.





Модель
Габаритный размер L, мм
Резьбовое соединение на входе среды
Резьбовое соединение на выходе среды
Дренаж/контроль (только для БКН2)




БКН1-00
70
Наружная резьба М22×1,5 с конусом под сферический ниппель
Внутренняя резьба М20×1,5 под плоский ниппель
Наружная резьба М20×1,5 с конусом под сферический ниппель


БКН2-00
82


БКН1-01
73
Наружная резьба К1/2″


БКН2-01
85


БКН1-02
68
Наружная резьба К1/4″


БКН2-02
82


БКН1-03
73
Наружная резьба К1/2″
Внутренняя резьба М20×1,5 под плоский ниппель


БКН2-03
85


БКН1-04
68
Наружная резьба К1/4″


БКН2-04
80


БКН1-05
75
Внутренняя резьба К1/2″


БКН2-05
87


БКН1-06
68
Внутренняя резьба К1/4″


БКН2-06
82


БКН1-07
68
Наружная резьба М20×1,5 с конусом под сферический ниппель


БКН2-07
80


БКН1-08
75
Наружная резьба М20×1,5 под плоский ниппель


БКН2-08
87


БКН1-09
71
Наружная резьба М20×1,5 с конусом под сферический ниппель
Наружная резьба К1/2″


БКН2-09
83


БКН1-10
92
Наружная резьба М20×1,5 под плоский ниппель
Ниппель плоский с накидной гайкой М20×1,5
Наружная резьба М20×1,5 под плоский ниппель


БКН2-10
99


БКН1-11
80
Наружная резьба М20×1,5 под плоский ниппель


БКН2-11
92


БКН1-12
70
Внутренняя резьба М20×1,5 под плоский ниппель
Внутренняя резьба М20×1,5 под плоский ниппель


БКН2-12
82


БКН1-13
80
Наружная резьба К1/2″
Внутренняя резьба К1/2″


БКН2-13
90


БКН1-14
75
Наружная резьба М20×1,5 под плоский ниппель
Внутренняя резьба G1/2


БКН2-14
87


БКН1-15
82
Наружная резьба М20×1,5 под плоский ниппель
Внутренняя резьба К1/2″
Наружная резьба М20×1,5 под плоский ниппель


БКН2-15
92


БКН1-16
76
Наружная резьба К1/2″
Наружная резьба К1/2″


БКН2-16
88


БКН1-17
78
Внутренняя резьба 1/2 NPT
Наружная резьба 1/2 NPT


БКН2-17
90


БКН1-18
73
Наружная резьба М20×1,5 под плоский ниппель
Внутренняя резьба К1/4″


БКН2-18
87


БКН1-19
90
Наружная резьба К1/2″
Ниппель плоский с накидной гайкой М20×1,5


БКН2-19
97


БКН1-20
92
Внутренняя резьба К1/2″


БКН2-20
99


БКН2-21
87
Наружная резьба М20×1,5 под плоский ниппель
Внутренняя резьба М20×1,5 под плоский ниппель
Внутренняя резьба М20×1,5 под плоский ниппель


БКН1-22
80
Внутренняя резьба 1/2 NPT
Внутренняя резьба 1/2 NPT
-


БКН2-22
82
Внутренняя резьба 1/2 NPT
Внутренняя резьба 1/2 NPT
Внутренняя резьба 1/2 NPT


БКН1-23
80
Наружная резьба М20×1,5 под плоский ниппель
Внутренняя резьба 1/2 NPT
-


БКН1-24
70
Внутренняя резьба G1/2
Внутренняя резьба G1/2
Наружная резьба М20×1,5 под плоский ниппель


БКН2-24
82


БКН1-25
94
Ниппель плоский с накидной гайкой М20×1,5
Ниппель плоский с накидной гайкой М20×1,5


БКН2-25
106


БКН1-26
75
Внутренняя резьба М20х1,5 под плоский ниппель
Наружная резьба М20×1,5 под плоский ниппель


БКН2-26
87


БКН1-27
87
Внутренняя резьба 1/2 NPT
Ниппель плоский с накидной гайкой М20×1,5


БКН2-27
99


БКН1-28
80
Наружная резьба М20×1,5 с конусом под сферический ниппель
Ниппель плоский с накидной гайкой М20×1,5
-


БКН2-28
97
Наружная резьба 1/2 NPT
Наружная резьба 1/2 NPT


БКН1-29
66
Наружная резьба М20×1,5 с конусом под сферический ниппель
Наружная резьба М20×1,5 с конусом под сферический ниппель
Наружная резьба М20×1,5 под плоский ниппель


БКН2-29
78


БКН1-30
70
Наружная резьба G1/2
Внутренняя резьба М20х1,5 под плоский ниппель


БКН2-30
82


БКН1-31
70
Наружная резьба М22×1,5 с конусом под сферический ниппель
Наружная резьба М22×1,5 с конусом под сферический ниппель
-


БКН1-32
80
Наружная резьба 1/2 NPT
Внутренняя резьба 1/2 NPT
-


БКН2-33
82
Внутренняя резьба М20×1,5 под плоский ниппель
Внутренняя резьба G1/2
Внутренняя резьба М20×1,5 под плоский ниппель


БКН2-34
90
Наружная резьба М20×1,5 под плоский ниппель
Наружная резьба 1/2 NPT
Наружная резьба М20×1,5 под плоский ниппель


БКН1-35
73
Наружная резьба 1/2 NPT
Внутренняя резьба М20х1,5 под плоский ниппель


БКН2-35
85


БКН1-36
70
Наружная резьба G1/2
Внутренняя резьба G1/2
Наружная резьба М20×1,5 под плоский ниппель


БКН2-36
82


БКН1-37
78
Наружная резьба К1/2″
Наружная резьба М20×1,5 под плоский ниппель
-


БКН2-38
88
Наружная резьба 1/2 NPT
Наружная резьба 1/2 NPT
Наружная резьба М20×1,5 под плоский ниппель


БКН1-39
80
Внутренняя резьба К1/2″
Внутренняя резьба 1/2 NPT
-


БКН2-40
90
Наружная резьба 1/2 NPT
Наружная резьба М20×1,5 под плоский ниппель
Наружная резьба М20×1,5 под плоский ниппель


БКН2-41
111
Внутренняя резьба 1/2 NPT
Ниппель плоский с накидной гайкой М20×1,5
Наружная резьба 1/2 NPT


БКН1-42
92
Наружная резьба 1/2 NPT
Ниппель плоский с накидной гайкой М20×1,5
-


БКН2-43
87
Наружная резьба М20×1,5 под плоский ниппель
Внутренняя резьба М20х1,5 под плоский ниппель
Наружная резьба М20×1,5 под плоский ниппель


БКН1-44
87
Наружная резьба G1/2
Ниппель плоский с накидной гайкой М20×1,5
-


БКН1-45*
82
Наружная резьба М20×1,5 под плоский ниппель
Внутренняя резьба М20х1,5 под плоский ниппель
-


БКН2-45*
94
Наружная резьба М20×1,5 с конусом под сферический ниппель


БКН2-46
85
Наружная резьба К1/4″
Внутренняя резьба 1/2 NPT
Наружная резьба М20×1,5 под плоский ниппель


БКН2-47
90
Внутренняя резьба 1/2 NPT
Наружная резьба 1/2 NPT
Внутренняя резьба 1/4 NPT


БКН2-48
85
Наружная резьба 1/2 NPT
Внутренняя резьба М20х1,5 под плоский ниппель
Внутренняя резьба М20х1,5 под плоский ниппель


БКН2-49
92
Наружная резьба М20×1,5 под плоский ниппель
Внутренняя резьба 1/2 NPT
Внутренняя резьба 1/4 NPT


БКН1-50
70
Внутренняя резьба G1/2
Наружная резьба G1/2
-


БКН2-50
82
Внутренняя резьба М20х1,5 под плоский ниппель


БКН2-51
99
Наружная резьба М20×1,5 под плоский ниппель
Ниппель плоский с накидной гайкой М20×1,5


БКН2-52
99
Внутренняя резьба К1/2″
Ниппель плоский с накидной гайкой М20×1,5


БКН2-53
87
Наружная резьба М20×1,5
Внутренняя резьба М20х1,5
Внутренняя резьба 1/4 NPT


БКН2-54
90
Наружная резьба М20×1,5 под плоский ниппель
Наружная резьба 1/2 NPT


БКН2-55
92
Внутренняя резьба 1/2 NPT
Внутренняя резьба 1/2 NPT


БКН2-56
99
Внутренняя резьба К1/2″
Ниппель плоский с накидной гайкой М20×1,5


БКН2-57
82
G1/2 наружняя
G1/2 внутренняя
G1/4 внутренняя


БКН1-58
84
Внутренняя резьба М20×1,5 под плоский ниппель
Ниппель плоский с накидной гайкой М20×1,5
-


БКН2-59
99
Наружная резьба М20×1,5 под плоский ниппель
Ниппель плоский с накидной гайкой М20×1,5
Ниппель плоский с накидной гайкой М20×1,5


БКН2-61
89
Наружная резьба 1/4 NPT
Ниппель плоский с накидной гайкой М20×1,5
Внутренняя резьба 1/4 NPT


БКН2-62
90
Внутренняя резьба К1/2″
Наружная резьба К1/2″
Наружная резьба М20×1,5 под плоский ниппель


БКН2-63
90
Внутренняя резьба 1/2 NPT
Наружная резьба 1/2 NPT
Внутренняя резьба 1/2 NPT


БКН2-64
94
Наружная резьба М20×1,5
Ниппель плоский с накидной гайкой М20×1,5
Внутренняя резьба 1/4 NPT


БКН2-65
95
Наружная резьба 1/2 NPT
Ниппель плоский с накидной гайкой М20×1,5
Внутренняя резьба 1/4 NPT


БКН1-66
73
Внутренняя резьба М20×1,5 под плоский ниппель
Наружная резьба 1/2 NPT
-


БКН2-67
90
Наружная резьба 1/2 NPT
Внутренняя резьба 1/2 NPT
Внутренняя резьба 1/4 NPT


БКН2-68
85
Наружная резьба 1/2 NPT
Наружная резьба М20×1,5 под плоский ниппель
Внутренняя резьба 1/4 NPT




* - с отверстием под кронштейн Т

Технические характеристики блоков клапанных БКН1 и БКН2


Таблица 2


Параметр
Значение




Рабочая среда
жидкость, пар, газ (в т.ч. газообразный кислород)


Условное давление рабочей среды, МПа
40


Температурный диапазон рабочей среды, °С
−60...+150


Класс герметичности
А по ГОСТ Р 54808


Масса БКН1, кг
0,6


Масса БКН2, кг
0,8




Материалы, контактирующие с рабочей средой

Гарантийные обязательства


Таблица 4


Параметр
Значение




Гарантийный срок эксплуатации, месяцы
36 со дня ввода в эксплуатацию, но не более 42 со дня изготовления




Комплект поставки


Таблица 5


Наименование
Количество




Блок клапанный
1


Паспорт
1


Комплект монтажных частей
по заказу (см. раздел Блоки клапанные. КМЧ)




Пример обозначения при заказе




БКН1-10
К




1
2





Наименование (табл. 1).
Код К — указывается для клапанных блоков, предназначенных для работы на газообразном кислороде.
