Изготовление резервуаров. (РГС 100м3)

Описание

Материал: металлические;

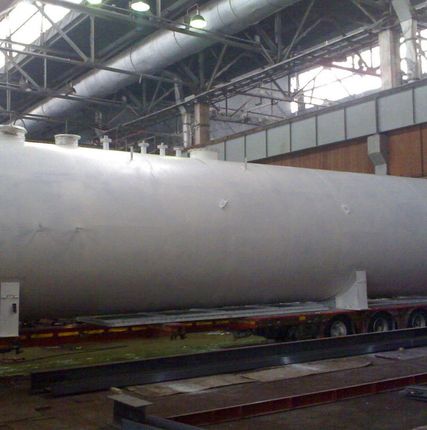

Резервуар горизонтальный стальной объемом 100 куб.м. (сокращённо РГС-100) используются для хранения нефти, светлых и темных нефтепродуктов, ГСМ, воды и прочих технических жидкостей. В ряде случаев РГС применяется для противопожарного запаса воды или запаса питьевой воды. Внешне РГС имеют цилиндрическую форму с плоскими или коническими днищами.

По согласованию с заказчиком РГС-100 может комплектоваться дополнительными патрубками, люками, датчиками и др. оборудованием. Для регионов с холодным климатом РГС оснащаются системами подогрева и теплоизоляцией.

Завод СтройМК производит горизонтальные резервуары 100 м3 в нескольких базовых вариантах исполнения:

Конструкция РГС-100

Завод СтройМК изготавливает РГС-100 для наземного и подземного размещения, одностенные и двустенные:


РГСн-100: горизонтальный резервуар одностенный наземного расположения;

РГСДн-100: горизонтальный резервуар двустенный наземного расположения;

РГСп-100: горизонтальный резервуар одностенный подземного расположения;

РГСДп-100: горизонтальный резервуар двустенный подземного расположения.


При изготовлении двустенного резервуара 100 м3 пространство между стенками заполняется азотом или жидкостью. При этом заполняется все межстенное пространство, а резервуар оснащается системой его закрытой откачки.

Требования к жидкости для межстенного пространства:


температура вспышки не ниже 100°С;

химическая нейтральность к материалам конструкции резервуара и хранимому топливу;

более высокая плотность по отношению к хранимому в РГС продукту;

способность сохранять свои свойства при температурах окружающей среды, на которые рассчитан резервуар;


Односекционные / двухсекционные / многосекционные РГС-100:

Все вышеперечисленные конструкции РГС-100 могут исполняться с одной или несколькими камерами (секциями). Камеры образуются перегородками специальной конструкции внутри корпуса резервуара. Таким образом, резервуар РГС-100 получается разделенным на два или несколько отсеков, в которых можно хранить жидкое сырье различных сортов. При изготовлении двухкамерных или многокамерных горизонтальных резервуаров мы гарантированно обеспечиваем герметизацию камер.

Техническая характеристика резервуара РГС-100





Наименование параметра



РГС-100 (темные нефтепродукты)



РГС-100 (светлые нефтепродукты)





Рабочее давление, МПа



налив



налив





Рабочее давление в подогревателе, МПа



0,4



-





Рабочая температура, °С



От 0 до 90*



От 0 до 90*





Допустимая минимальная стенки резервуара, °С



Ст3пс4



Минус 40



Минус 40





09Г2С-8



Минус 60



Минус 60





Внутренний диаметр резервуара, Dв, мм



3000



3000





Длина резервуара, L, мм



14400



14030





Расстояние между опорами, L1, мм



5100



5100





Расстояние до опоры, L2, мм



3550



3550





Длина цилиндрической части резервуара, L3, мм



13500



13500





Расстояние до пробки, К, L4, мм



-



6650





Толщина корпуса резервуара, S/S1, мм



6/12



6/12





Ширина резервуара, В, мм



3440



3000





Ширина опоры, В1, мм



3440



3000





Высота резервуара, Н, мм



4485



4320





Высота резервуара при транспортировке, Н1, мм



3650



3650





Площадь поверхности теплообмена, м2



14



-





Масса резервуара, кг



7920



7640





Установленный срок службы, лет



10



10





Сейсмичность по 12 балльной шкале, балл



Не более 6



Не более 6





Группа резервуаров по ОСТ 26 291-94



5а



5а









Завод СтройМК изготавливает горизонтальные резервуары РГС-100 как по Типовым проектам, так и на основе заполненного Опросного листа на РГС.
