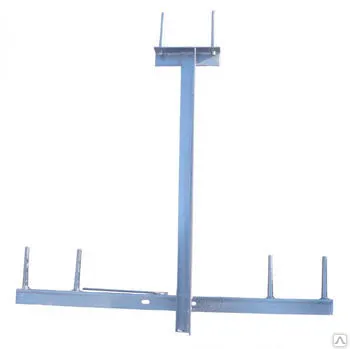

Траверсы ТМ для ЛЭП

Описание

Опт / Розница
Наличный расчет, Безналичный расчет, Предоплата
Самовывоз, Доставка транспортной компанией
Маркировка:
ТМ;
Бренд:
Прогресс;
Вид ЛЭП:
высоковольтная;
Траверсы ТМ применяются для крепления проводов, кабеля, каната, изоляторов, разъединителей на линии электропередач и РУ до 10кВ. Траверсы, предназначены для проведения и крепления линий электропередачи и устанавливается на столбах как круглого, так и квадратного сечения, крепление осуществляется при помощи хомута. Конструкции и устройство траверс и креплений разнообразны. Существуют многогранные траверсы, которые применяются для многогранных опор. Их конструкции различаются формой, размерами, несущей способностью, поэтому они могут соответствовать самым разным требованиям и идеально подходить для специальных проектов. Металлические элементы изготавливаются из углеродистой стали для строительных конструкций и защищены от коррозии с применением оцинковки или окрашиванием в соответствии с требованиями СНиП 2.03.11-85.

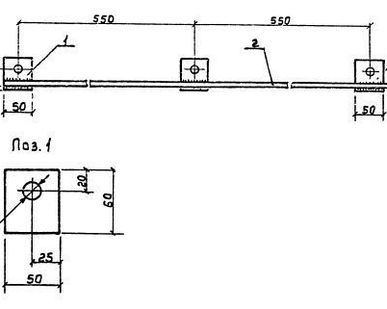

Конструкция и установка траверса ТМ

Траверсы ТМ состоят из металлического уголка, полосы, круга, серьги СРС, штырей и других элементов. На поверхность каждой траверсы ТМ-должно быть нанесено антикоррозионное покрытие (краска или цинк). Провода ЛЭП крепятся к траверсам с помощью изолятора. Изоляторы электрического тока, представляют собой фарфоровые, стеклянные, полимерные или композитные чашки, имеющие углубление по периметру, в которое, и укладывается провод ЛЭП. Эти чашки накручиваются на штыри траверсов ТМ. Также, помимо использования их для крепления проводов и кабелей, траверсы ТМ-могут выполнять и другие функции. Например, траверсы ТМ-7 используются для крепления и обеспечения удобства монтажа каната, кабеля, изоляторов, разъединителей на линии электропередач и распределительных устройств с рабочим напряжением до 10кВ. Эти траверсы создают достаточное расстояние между токопроводящими кабелями и проводами, выполняя при этом функцию не только опоры, но и защиты, поскольку сама траверса не является проводником тока, а соприкосновение проводов при таком расстоянии между ними полностью исключается. Траверсы ТМ-создают видимый воздушный промежуток и выполняют функцию опоры и защиты, и выступая в роли не токоведущего элемента.

По конструкции все траверсы марки ТМ схожи между собой. Различными в них бывают только габаритные размеры и количество возможно присоединяемых проводов. Количество кабелей и проводов, которое можно прикрепить к траверсе, определяется числом серег СРС. Различные размеры уголков и металлических полос, определяют количество прикрепляемых на траверсу штырей для крепления проводов.

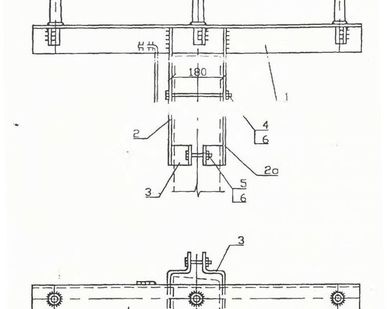

Основные части траверсы ТМ-16.


Уголок 50х50х5.

Уголок 50х50х5.

Уголок 100х100х8.

Полоса 8х80.

Полоса 6х100.

Петля.

Болт М20х80.

Гайка М20.

Серьга СРС-7-16.


Траверсы ТМ разделяются по назначениям и местности, в которой возможно использование той или другой траверсы. Траверсы ТМ-3 и ТМ-1 используется для двойного крепления на опорах проводов, расположенных в населенной местности. Траверсы ТМ-9 крепятся на промежуточные опоры типа П10-1 ВЛ 10кВ расположенных в ненаселенной местности. Штыри, предназначенные для установки изоляторов, имеют тип ШФ10-Г, ШВ10-Д или ШФ10-В. Траверса закрепляется на стойке типа СВ 105 или аналогичной, с помощью хомута Х-1. Хомут в комплект траверсы ТМ-9 не входит. Он изготавливается на резьбонакатных станках, на которых также изготавливаются хомутовые блоки. Некоторые траверсы можно применять только в сочетании с другими.

Например, траверса ТМ-60, устанавливается только совместно с траверсой ТМ-73 и специальной накладкой ОГ 52. Траверса ТМ-73, в свою очередь используется для крепления исключительно изолированных проводов. Крепление производится с помощью изолирующих подвесок и только при использовании анкерных опор ВЛЗ 10кВ. Траверсы устанавливаются на опорах таким образом, чтобы на их поверхностях не скапливалась влага. Иногда, над траверсой ТМ закрепляют специальную крышу, которая защищает траверсу от попадания дождя и снега.

Производство траверсов ТМ

Производят траверсы ТМ по рабочим чертежам в климатическом исполнение Ухл1. Все соединения тщательно провариваются, чтобы исключить самопроизвольного расцепления при эксплуатации. При изготовление и монтаже траверсы ТМ пользуются стандартным инструментом и приспособлениями. Сборка производится из элементов, отчищенных от грязи, масла, ржавчины. Сварочные швы должны быть очищены от шлаков, брызг при помощи болгарки. Сварочный шов гладкий без прожогов, не должен иметь трещин. Толщина покрытия цинком не менее 35 мкм. На всех траверсах ТМ указывают разрушающую нагрузку, которая должна быть не менее чем на 10% ниже, чем при испытаниях. Конструкция должна быть выполнена так, чтобы на ней не скапливалась влага. Иногда на траверсами ТМ сверху закрепляют крышу, тем самым уберегают от попадания на нее снега и дождя. Крупногабаритные траверсы ТМ разрешают транспортировать без тары.

Номенклатура траверс высоковольтных


ТМ-1 траверса высоковольтная к сложным опорам

ТМ-2 траверса высоковольтная к сложным опорам

ТМ-3 траверса высоковольтная к сложным опорам

ТМ-4 траверса высоковольтная к сложным опорам

ТМ-5 траверса высоковольтная к сложным опорам

ТМ-6 траверса высоковольтная к сложным опорам

ТМ-7 траверса высоковольтная к сложным опорам

ТМ-8 траверса высоковольтная к сложным опорам

ТМ-9 траверса высоковольтная к промышленным опорам

ТМ-10 траверса высоковольтная к промышленным опорам

ТМ-11 траверса высоковольтная

ТМ-12 траверса высоковольтная

ТМ-13 траверса высоковольтная

ТМ-14 траверса высоковольтная

ТМ-15 траверса высоковольтная к сложным опорам двухцепным ж/б опорам

ТМ-16 траверса высоковольтная к сложным опорам двухцепным ж/б опорам

ТМ-17 траверса высоковольтная к сложным опорам двухцепным ж/б опорам

ТМ-18 траверса высоковольтная к сложным опорам двухцепным ж/б опорам

ТМ-19 траверса высоковольтная

ТМ-20 траверса высоковольтная к сложным опорам двухцепным ж/б опорам

ТМ-21 траверса высоковольтная

ТМ-22 траверса высоковольтная

ТМ-23 траверса высоковольтная

ТМ-23-01 траверса высоковольтная

ТМ-24 траверса высоковольтная к сложным опорам

ТМ-30 траверса высоковольтная

ТМ-31 траверса высоковольтная

ТМ-60 траверса высоковольтная

ТМ-60а траверса высоковольтная

ТМ-66 траверса высоковольтная

ТМ-68 траверса высоковольтная

ТМ-71а траверса высоковольтная

ТМ-71б траверса высоковольтная

ТМ-72а траверса высоковольтная

ТМ-73 траверса высоковольтная

ТМ-73а траверса высоковольтная

ТМ-77 траверса высоковольтная

ТМ-80 траверса высоковольтная

ТМ-80а траверса высоковольтная
