Автоматическая сцепка СА-1

Описание

Автоматическая сцепка СА-1 предназначена для присоединения к механизму навески и отсоединения от него с места водителя навесных машин и орудий, имеющих «ответный» узел — замок автосцепки.
Устройство обеспечивает свободное навешивание машин, смещенных в сторону относительно оси трактора до 120 мм, с замком, наклоненным вперед до 15°, а также отклоненных в сторону до 15°.Автоматическая сцепка СА-1 предназначена для присоединения к механизму навески и отсоединения от него с места водителя навесных машин и орудий, имеющих «ответный» узел — замок автосцепки.
Устройство обеспечивает свободное навешивание машин, смещенных в сторону относительно оси трактора до 120 мм, с замком, наклоненным вперед до 15°, а также отклоненных в сторону до 15°.

Конструкция:

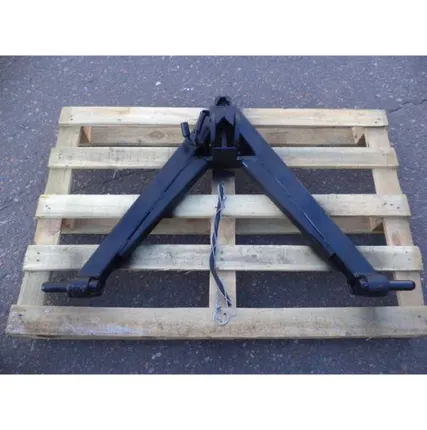

Автосцепка СА-1 представляет собой рамку плоской сварной конструкции, состоящую из двух расположенных под углом 65° квадратных труб.

В нижней части рамки автосцепки, с наружной и внутренней сторон, приварены пальцы, которыми автосцепку устанавливают в отверстия шарниров продольных тяг механизма навески.

При установлении автосцепки на механизм навески его продольные тяги должны быть присоединены к наружным пальцам рамки.
В тех случаях, когда тяги мешают работе например, при культивации высокостебельных культур в междурядье 700 мм, рекомендуется присоединять продольные тяги к внутренним пальцам.

В верхней части рамки приварены планки с отверстиями для присоединения автосцепки к заднему шарниру центральной тяги механизма навески.
Палец тяги допускается вставлять в отверстие планки или в паз. Рекомендуется центральную тягу соединять с пазом. Рамка при этом будет в наклонном от трактора положении, что облегчает навешивание машины.

При недостаточном транспортном просвете или неравномерности хода рабочих органов машин, соединяют центральную тягу с рамкой через отверстие в планке.
При соединении центральной тяги с рамкой через отверстие и наклоне замка машины назад, перед навешиванием машины удлиняют центральную тягу, а после навешивания укоротить ее до необходимой длины.

Собачка предусмотрена для фиксации соединения рамки с замком сельскохозяйственных машин.
Замок представляет собой плоскую конструкцию, состоящую из двух швеллеров, сваренных под углом 65° и скрепленных связью.
В процессе работы носок собачки должен опираться на упор замка. Для плотности соединения, с помощью эксцентриков, расположенных на задней плоскости замка машины, устанавливают минимальный зазор между упором и носком собачки.

• Вес:26
