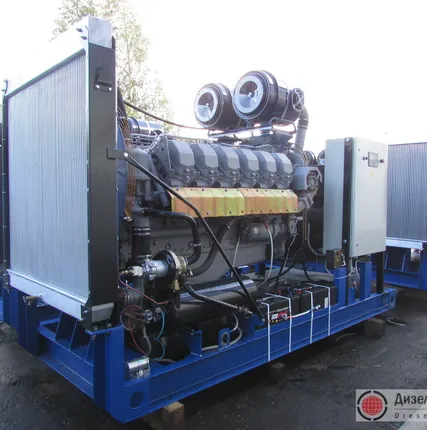

Электростанция мощностью 400 кВт, АД-400, АД-400С-Т400-1Р, АД-400С-Т400-2Р (ДЭС-400, ДГУ-400)

Описание

Основные технические характеристики дизельной электростанции 400 кВт на базе двигателя ЯМЗ-8503.10:
Наименование параметра Единицы измерения Значение
Тип охлаждения Радиаторный
Номинальная мощность (длительная) кВт / кВА 400 / 500
Максимальная часовая мощность кВт / кВА 440 / 550
Род тока переменный трехфазный
Номинальное напряжение В 400
Номинальная частота Гц 50
Номинальный коэффициент мощности 0,8
Номинальный ток А 720
Частота вращения вала двигателя мин-1 1500
Заправочные емкости л:
Система топливопитания 800
Система охлаждения 150
Система смазки 65
Расход топлива при 100 % нагрузки л/ч 98
Удельный расход масла % от расхода топлива 0,3
Минимальная температура запуска без подогрева 0С -10
Габаритные размеры мм длина x ширина x высота 3155 x 1330 x 1920
Масса сухого электроагрегата Кг 4750
Ресурс до капитального ремонта м/ч 15000
Первичный двигатель ЯМЗ-8503.10
Генератор синхронный MJB 355 SA4 (или аналог)
Щит управления 1-й степени автоматизации АД-400.1 (ШУЭ-400.1)

Комплектация и описание дизельной электростанции АД-400-Т400-1Р в открытом исполнении на базе двигателя ЯМЗ-8503.10:
• Дизельный двигатель ЯМЗ-8503.10 оборудованный:
 зарядным генератором и стартером;
 электронным регулятором (оборотов) частоты вращения двигателя;
• Генератор силовой синхронный:
 MJB 355 SA4 «Marelli Motori» Италия (или аналог);
• Система топливоподачи:
 встроенный топливный бак емкостью 800 л.;
• Система охлаждения:
 водомасляный радиатор;
• Тосол в системе охлаждения двигателя;
• Дизельное масло в системе смазки двигателя;
• Комплект АКБ 6СТ-190 и соединительный кабель;
• ЗИП для проведения работ по ТО:
 фильтр масляный;
 элемент фильтрующий грубой очистки топлива;
 элемент фильтрующий тонкой очистки топлива;
 комплект ремней привода генератора;
 распылитель;
 прокладка головки блока цилиндров;
 набор инструментов;
• Пульт – щит управления 1-й степени автоматизации с ручным запуском - цифровой дисплей русифицированный на базе контроллера InteliLite NT MRS 11/16 «ComAp» (или аналог):
 первая степень автоматизации - запуск станции по команде оператора с лицевой панели шкафа;
 подключение и отключение нагрузки оператором;
 измерение основных параметров двигателя: давления масла, температуры охлаждающей жидкости, уровня топлива в баке, напряжение батареи и зарядного генератора, частоту вращения вала генератора, время наработки станции;
 измерение основных параметров генератора: напряжение, частота и сила тока;
 включение аварийной сигнализации и останов электроагрегата по параметрам: перегрев охлаждающей жидкости, падение давления масла, низкий уровень топлива, неисправность зарядного генератора, перегрузке по току в цепях нагрузки, коротком замыкании в цепях нагрузки, выход параметров генератора за данные пределы установки.
• Комплект эксплуатационной документации:
 паспорт двигателя;
 паспорт синхронного генератора;
 паспорт электроагрегата;
 паспорт пульта управления;
 руководство по эксплуатации электроагрегата;
 руководство по эксплуатации двигателя;
 руководство по эксплуатации синхронного генератора;
 руководство по эксплуатации пульта управления;
 сертификат на электроагрегат;
 сертификат на контейнер;
• Условное обозначение электростанции АД-400-Т400-1Р:
 АД – электроагрегат дизельный;
 400 - номинальная мощность, кВт;
 Т - трехфазный переменный ток;
 400- напряжение, В;
 1 - степень автоматизации;
 Р - водовоздушная система охлаждения;
• Условия поставки и порядок расчетов:
 предоплата 30% от общей суммы товара для принятия заказа в производство;
 окончательный расчет 70% производится по факту готовности товара к отгрузке;
 срок отгрузки товара в течение 15 рабочих дней с момента зачисления предоплаты 30%;
 отгрузка товара осуществляется со склада продавца из г.Тутаев, Ярославская область;
 гарантийные обязательства составляют 18 месяцев с момента поставки или 12 месяцев с момента ввода в эксплуатацию или 3000 м/ч в зависимости от того, что наступит раньше.

Предлагаемое к поставке оборудование новое отечественное, не бывшее в эксплуатации, невосстановленное, не снятое с производства. Оборудование соответствует стандартам качества, упаковки и маркировки. Качество товара подтверждается паспортом предприятия-изготовителя, всероссийскими сертификатами соответствия. Оборудование испытывается под нагрузкой, если необходимо, составляются соответствующие акты.
