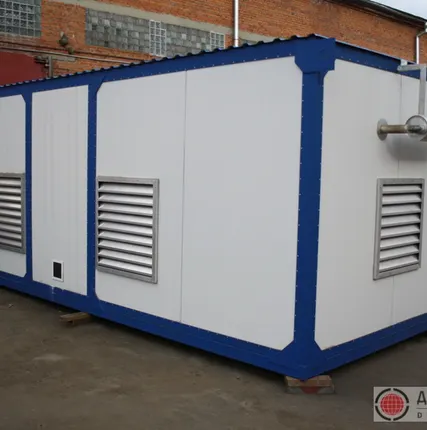

Дизельный генератор 75 кВт, АД-75, ДГУ-75, ДЭС-75, ДЭУ-75, ЭСД-75, ДГ-75

Описание

Основные технические характеристики дизельной электростанции 75 кВт на базе двигателя ЯМЗ-236М2-48:
Наименование параметра Единицы измерения Значение
Тип охлаждения Радиаторный
Номинальная мощность (длительная) кВт / кВА 75 / 94
Максимальная часовая мощность кВт / кВА 82,5 / 103
Род тока переменный трехфазный
Номинальное напряжение В 400
Номинальная частота Гц 50
Номинальный коэффициент мощности 0,8
Номинальный ток А 135
Частота вращения вала двигателя мин-1 1500
Заправочные емкости л:
Система топливопитания 200
Система охлаждения 48
Система смазки 28
Расход топлива при 100 % нагрузки л/ч 24
Удельный расход масла % от расхода топлива 0,5
Минимальная температура запуска без подогрева 0С -10
Габаритные размеры мм длина x ширина x высота 2310 x 1130 x 1525
Масса сухого электроагрегата Кг 1800
Ресурс до капитального ремонта м.ч. 12000
Первичный двигатель ЯМЗ-236М2-48
Генератор синхронный MJB 225 LA4, Pro22M E/4
Щит управления 1-й степени автоматизации АД-75.1 (ШУЭ-75.1)

Комплектация и описание дизельной электростанции АД-75С-Т400-1Р на базе двигателя ЯМЗ-236М2:
• Дизельный двигатель ЯМЗ-236М2 оборудованный:
 зарядным генератором и стартером;
 предпусковым подогревателем ПЖД-30;
 электромагнитным клапаном аварийной остановки двигателя;
• Генератор силовой синхронный серии:
 Pro22M E/4 «Linz Electrici» (Италия);
 MJB 225 LA4 «Marelli Motori» (Италия);
 UC274C / UCI274E Stamford «Cummins Inc» (Великобритания);
• Система топливоподачи:
 встроенный топливный бак емкостью 200 л.;
• Система охлаждения:
 водомасляный радиатор;
• Тосол в системе охлаждения двигателя;
• Дизельное масло в системе смазки двигателя;
• Комплект АКБ 6СТ-132 и соединительный кабель;
• ЗИП для проведения работ по ТО:
 фильтр масляный;
 элемент фильтрующий грубой очистки топлива;
 элемент фильтрующий тонкой очистки топлива;
 комплект ремней привода генератора;
 распылитель;
 прокладка головки блока цилиндров;
 набор инструментов;
• Пульт – щит управления 1-й степени автоматизации с ручным запуском - цифровой дисплей русифицированный на базе контроллера InteliLite NT MRS 11/16 «ComAp» (или аналог):
 первая степень автоматизации - запуск станции по команде оператора с лицевой панели шкафа;
 подключение и отключение нагрузки оператором;
 измерение основных параметров двигателя: давления масла, температуры охлаждающей жидкости, уровня топлива в баке, напряжение батареи и зарядного генератора, частоту вращения вала генератора, время наработки станции;
 измерение основных параметров генератора: напряжение, частота и сила тока;
 включение аварийной сигнализации и останов электроагрегата по параметрам: перегрев охлаждающей жидкости, падение давления масла, низкий уровень топлива, неисправность зарядного генератора, перегрузке по току в цепях нагрузки, коротком замыкании в цепях нагрузки, выход параметров генератора за данные пределы установки.
• Комплект эксплуатационной документации:
 паспорт двигателя;
 паспорт синхронного генератора;
 паспорт электроагрегата;
 паспорт пульта управления;
 руководство по эксплуатации электроагрегата;
 руководство по эксплуатации двигателя;
 руководство по эксплуатации синхронного генератора;
 руководство по эксплуатации пульта управления;
 сертификат на электроагрегат;
• Условное обозначение электростанции АД-75С-Т400-1Р:
 АД – электроагрегат дизельный;
 75 - номинальная мощность, кВт;
 С – стационарный;
 Т - трехфазный переменный ток;
 400- напряжение, В;
 1 - степень автоматизации;
 Р - водовоздушная система охлаждения;
• Условия поставки и порядок расчетов:
 предоплата 30% от общей суммы товара для принятия заказа в производство;
 окончательный расчет 70% производится по факту готовности товара к отгрузке;
 срок отгрузки товара в течение 2-5 рабочих дней с момента зачисления предоплаты 30%;
 отгрузка товара осуществляется со склада продавца из г.Тутаев, Ярославская область;
 гарантийные обязательства составляют 18 месяцев с момента поставки или 12 месяцев с момента ввода в эксплуатацию или 3000 м/ч в зависимости от того, что наступит раньше.

Предлагаемое к поставке оборудование новое отечественное, не бывшее в эксплуатации, невосстановленное, не снятое с производства. Оборудование соответствует стандартам качества, упаковки и маркировки. Качество товара подтверждается паспортом предприятия-изготовителя, всероссийскими сертификатами соответствия. Оборудование испытывается под нагрузкой, если необходимо, составляются соответствующие акты.
