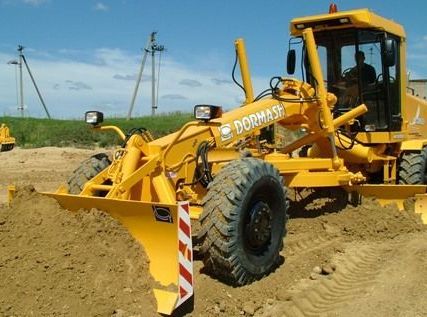

Автогрейдер ДЗ-122Б-7

Описание

Автогрейдер используется на самых разнообразных работах в строительстве, ремонте и содержании дорог и аэродромов. При производстве земляных работ одним из основных видов работ является профилирование и планировка поверхности земляного полотна, устройство дренажной системы.

Земляные сооружения подобного профиля осуществляются с помощью грейдерного отвала. Для устройства откоса кювета подвесная рама с отвалом выносится гидроцилиндрами вбок, разворачивается вниз и устанавливается в соответствии с заданной крутизной откоса и его глубиной. Для образования треугольного и трапециидального сечения кюветов на нижний конец грейдерного отвала прикрепляются откосники соответствующего профиля.

Для профилирования откосов насыпи подвесная рама с грейдерным отвалом выносится вбок за пределы колеи, разворачивается вверх и устанавливается под заданным углом. На легких песчаных грунтах это может быть пологий угол

Автогрейдер ДЗ-122Б-7 предназначен для выполнения земляных работ по постройке земляного полотна грунтовых дорог, возведения насыпей, планировки площадей, устройству корыт, а также для смешивания грунтов с добавками и вяжущими материалами на полотне дороги, для ремонта и содержания дорог, обочин, а также для очистки дорог от снега.

Автогрейдер ДЗ-122Б-7 - самоходная дорожная машина с тремя осями, из которых две ведущие и одна – управляемая (колесная формула 1х2х3). Автогрейдер ДЗ-122Б-7 относится к 140 классу, с двигателем мощностью более 140 л.с.

Автогрейдер ДЗ-122Б-7 оснащен современным двигателем с турбонаддувом. Полноповоротный грейдерный отвал позволяет производить широкий захват дорожного полотна, эффективно используя бульдозерный и грейдерный отвалы, дает возможность вести профилирование и на заднем ходе, что также повышает производительность автогрейдера.

Конструкция переднего моста обеспечивает качание балки моста до 300 в обе стороны. Наклон колес 200 влево или вправо, угол поворота колес до 450. В сочетании с максимально повернутой рамой, наклоном и поворотом колес автогрейдер ДЗ-122Б имеет радиус поворота до 6,8 м по наружному колесу. Задний мост автогрейдера - балансирная тележка типа тандем с самоблокирующимся дифференциалом и встроенными тормозами в масляной ванне на каждое колесо (Германия).
Тормозная система автогрейдера ДЗ-122 Б-7- дисковые тормоза в масляной ванне на каждое ведущее колесо. Управление гидравлическое с гидроусилителем, с двумя независимыми контурами на каждую ось заднего моста. Имеется резервный (аварийный) тормоз, срабатывает при отключении насоса гидросистемы рабочего оборудования. Автогрейдер комплектуется тормозной педалью с гидроусилителем итальянского производства. Тормозная система автогрейдера ДЗ-122Б-7 способна произвести торможение даже при заглохшем двигателе. Благодаря применению в тормозной системе гидравлической жидкости основной гидросистемы значительно снижены эксплуатационные расходы.




Технические характеристики:



Габаритные размеры:

Длина, мм 9790

Ширина, мм 2500

Высота (с проблесковым маячком), мм 3620

Масса эксплуатационная, кг 13900 (14300)

Двигатель: ЯМЗ-236М2 или Д-260.1 с турбонаддувом;

Мощность, л.с. 180 или 155

Гидравлика:

В гидросистеме рабочего оборудования в качестве распределительного устройства применяются два моноблочных гидрораспределителя моделей HC-D10/6 (итальянской фирмы «Hydrocontrol»), соединенных между собой последовательно. Смонтированные на кронштейне пола в передней части кабины, имеют лучшую ремонтопригодность.

Рабочее давление в гидросистеме 16 мПа (160 кгс/см2).



Трансмиссия:



Коробка передач: механическая (производство г.Псков).





Задний мост:





Балансирная тележка типа тандем с самоблокирующимся дифференциалом (пр-ва РФ) или балансирная тележка типа тандем с самоблокирующимся дифференциалом и встроенными дисковыми тормозами в масляной ванне на каждое колесо (пр-ва «NAF» Германия).

Управление:

Рабочими органами: гидравлическое.

Рулевое: гидростатическое.

Муфтой сцепления: механическое с гидроусилителем.

Ходовая часть:

Тип: с пневматическими колёсами.

Колесная схема: 1х2х3

Размер шин, дюйм: 14х20

Количество шин: 6

Угол наклона передних колес, град: ±20

Подвеска заднего моста: шарнирная, обеспечивает качание в поперечной плоскости на угол: ±15°

Основное рабочее оборудование представлено грейдерным отвалом.

Грейдерный отвал:

- отвал, изготавливается из листа легированной стали толщиной 18 мм, со сменными ножами;

- тяговая рама представляет собой цельносварную коробчатую конструкцию;

- гидроцилиндры подъема отвала и выноса тяговой рамы имеют диаметр 100 мм, что обеспечивает достаточное усилие прижатия отвала к профилируемой поверхности;

- подвеска грейдерного отвала обеспечивает выполнение любых дорожно-строительных операций, в т. ч. срезание откосов (до 900 в обе стороны) с максимальным использованием длины отвала при выносе за колесо до 2400мм и поворотом отвала на 360 градусов, за счет больших ходов поршней каждого из 3-х цилиндров подвески тяговой рамы равных 1250мм и самого отвала – 1600мм.

Тип полноповоротный

Длина, мм 3744

Высота (по хорде), мм 632

Угол резания, град 30-70

Угол срезаемого откоса, град до 90

Боковой вынос отвала в обе стороны, мм до 800

Высота подъема отвала над опорной поверхностью, мм, не менее 350

Опускание ниже опорной поверхности, мм, не менее 400

Рабочее оборудование автогрейдера ДЗ-122Б-7 (Б-6) обладает высокими технологическими возможностями.


Рабочее оборудование:


- поворотный круг изготовлен из цельной бесшовной поковки, обладает высокой прочностью и надежностью, что выгодно отличает от сварной конструкции (у аналогов);

- зубчатый венец сменного типа выполнен из бесшовной поковки, наружный диаметр 1490 мм, высота 50мм, модуль зацепления m=20 по внутреннему диаметру, нарезка зуба производится по специальной технологии, методом газовой резки, для получения закаленной поверхности зуба. Сменный зубчатый венец можно переставлять на 12 положений относительно поворотного круга. Шестерня зубчатого венца имеет 5 зубьев.

- редуктор поворота отвала включает в себя изготовленный из бронзы червяк.

Бульдозерный отвал:

Тип неповоротный

Длина, мм 2527

Высота (по хорде), мм 860

Опускание ниже опорной

поверхности, мм, не менее 50

Угол резания, град 55

Угол поворота, град +/-28

Рама:

Тип жесткая

Электрооборудование:

Схема: однопроводная, постоянного тока

Номинальное напряжение, В 24

мощность, Вт 1000

Аккумуляторная батарея (2 шт.): 6СТ-190А

Кабина:

Кабина одноместная цельнометаллическая, внутренний интерьер выполнен с применением пластиковых облицовочных панелей. Создает комфортные условия для работы оператора за счет мощного отопителя «Zenith» (Германия), кресла оператора «Pilot» (Турция). Создана оптимальная обзорность, все боковые проемы максимально остеклены.

Гарантийный срок – 12 месяцев или 1000 мото-часов (в зависимости от того, что наступит ранее)

ПО ЖЕЛАНИЮ ЗАКАЗЧИКА ДОПОЛНИТЕЛЬНО МОГУТ БЫТЬ УСТАНОВЛЕНЫ:

Кирковщик (рыхлитель)

Система нивелирования отечественного и импортного производства

ТУСО (автоматическая стабилизация грейдерного отвала по заданному поперечному уклону)

Система нивелирования МОВА (Германия)

Боковой снегоочистительный отвал

Кондиционер

Предпусковой подогреватель двигателя Hydronic (Германия)



Как видно, автогрейдер - на сегодняшний день весьма и весьма востребован компаниями, занимающимися ремонтом, созданием и обслуживанием автодорог. Покупатель стремится приобрести надежный автогрейдер, запчасти к нему на выгодных условиях. Автогрейдер - цена на данный вид спецтехники довольно высока, и многие покупатели стремятся найти поставщиков, которые предоставляют оптимальные условия поставки. Компания "BaitekMachinery" предлагает своим клиентам качественное обслуживание и приемлемую ценовую политику. У нас вы также сможете приобрести все необходимые запчасти (грейдер): агрегаты и детали к двигателю, грейдерный нож, и многое другое.
Компания "BaitekMachinery" осуществляет продажу автогрейдеров без посредников, поставщиками являются непосредственно заводы-изготовители. Мы сотрудничаем только с предприятиями, являющимися лидерами в производстве спецтехники как на российском, так и на мировом рынке. В широком ассортименте у нас представлены легкие, средние (универсальные), тяжелые полноприводные автогрейдеры. Вы сможете выбрать максимально подходящий для Ваших целей автогрейдер (цена на продукцию зависит от класса и технических параметров). К каждой модели техники Вы сможете найти все необходимые запчасти. Любой грейдер, запчасти к нему (например, грейдерные ножи), всегда имеются в наличии, и могут быть поставлены в короткие сроки.
Вы можете приобрести необходимую Вам технику при минимальных затратах свободных денежных средств - продажа автогрейдеров и деталей к ним осуществляется компанией "BaitekMachinery" не только по предоплате и по безналичному расчету, но и в лизинг, как собственной лизинговой компанией, так и с привлечением крупнейших лизинговых компаний России.
"BaitekMachinery" осуществляет продажу грейдеров во все регионы России и зарубежья. По вопросам приобретения техники Вы можете позвонить по телефону (4852) 266-414 или заполнить форму заказа, и наши менеджеры свяжутся с Вами в кратчайший срок. Внимание! Данную технику можно приобрести в лизинг. Удорожание от 5%годовых! Более подробные условия уточняйте по указанным контактам.
