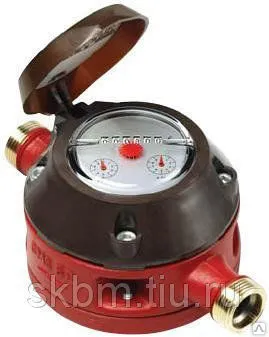

Счетчик топлива VZO 25 RC 130/16 (цифровой механический индикатор)

--------------------------------------------------------------------------------------------------------




Счётчики топлива VZD и VZP — измерение расхода дизельного топлива



Счётчики топлива VZO 15 … 50



Производитель: Aquametro (Швейцария)

Область применения:


Учёт топлива на котельных
Учет нефтепродуктов
Суда
Локомотивы


Описание

Расходомеры дизельного топлива и мазута серииCONTOIL® VZO (VZF) созданы на основе объёмного (волюметрического) принципа измерений для установки в трубопроводы с потоками не превышающими 30000 л/ч.



Легкость учёта топлива обеспечивается простотой и функциональностью конструкции расходомера. Счётчик достаточно компактный, легко и удобно монтируется, не требует дополнительного обслуживания.

Расходомеры серии VZO рассчитаны на долговременную работу с топливом любого качества, точность измерения которых практически не зависит от вязкости топлива.

Счетчики могут работать в условиях сильных механических вибраций и/или высоких температур окружающей среды, отвечают требованиям железных дорог и превосходят принятые нормы в кораблестроении.

Топливные счетчики VZO состоят из измерительной части, зависящей от диаметра (15, 20,25, 40 или 50 мм) и типа подсоединения (резьба или фланец) и из надставной части с цифровой индикацией и сигнальными выходами (опционально).



Измерительная и надставная части прибора калибруются вместе, образуя единый узел. Стандартная модель серии CONTOIL® VZO – счётчик топлива с вращающимся механическим роликовым счётным циферблатом (может комплектоваться пассивным импульсным датчиком).

Серия счётчиков VZOA — приборы особой серии с повышенным классом точности, проходящие специальную калибровку, погрешность измерений которых не превышает 0.5%.

Счетчики подходят для любых направлений потока, не требуя перестройки, допускается горизонтальный, вертикальный и наклонный монтаж приборов.

Изделия изготавливаются в Швейцарии по нормативу ISO 9001, отвечают самым высоким требованиям в самых разных областях применения.

Технические характеристики:








Единица измерения


VZO 15


VZO 20


VZO 25


VZO 40


VZO 50




Номинальный диаметр


мм


15


20


25


40


50




Монтажная наружная резьба


дюйм


3/4


1


1 1/4


2


только фланец




Монтажный комплект, наружная резьба


дюйм


1/2


3/4


1


1 1/2


-




Номинальное давление


бар


16(резьба) 25, 40 (фланец)


16(резьба) 25, 40 (фланец)


16(резьба) 25, 40 (фланец)


16(резьба) 25, 40 (фланец)


25, 40 (фланец)




Максим. температура, Tмакс


0С


130, 180


130, 180


130, 180


130, 180


130, 180




Миним. температура, Tмин


0С


-40


-40


-40


-40


-40




Максим. расход, Qмакс


л/ч


600


1500


3000


9000


30000




Длительный расход, Qn


л/ч


400


1000


1500


6000


20000




Миним. расход, Qмин


л/ч


10


30


75


225


750




Начало срабатывания


л/ч


4


12


30


90


300




Максимальная погрешность измерения


% от факт. значения


±1 (±0.5)


±1 (±0.5)


±1 (±0.5)


±1 (±0.5)


±1 (±0.5)




Цикличность


%


±0,2


±0,2


±0,2


±0,2


±0,2




Миним. считываемое количество


л


0,01


0,1


0,1


0,1


1




Размер ячейки фильтра-грязевика максимальный


мм


0,25


0,4


0,4


0,6


0,6




индикация общего расхода в литрах, м3 или галлонах США;

данные потока в л/час или галлонах США/час;

выходной импульсный сигнал передаёт калиброванную величину измерений
