VZO 4 Qmin 0.5 (цифровой механический индикатор)




--------------------------------------------------------------------------------------------------------

Счётчики топлива VZO 4 и VZO 8



Счётчики топлива VZO Contoil — измерение расхода дизельного топлива



Производитель:

Aquametro (Швейцария) серия Contoil



Область применения:

Локомотивы
Учет нефтепродуктов
Суда
Учёт топлива на котельных
Авто и спецтехника
Описание

Счётчики Contoil VZO 4 и VZO 8, а также их модификации VZO 4 OEM; VZO8 OEM; VZO4-RE0,00125; VZO4-RE0,1; VZO8-RE0,00311; VZO8-RE1; VZO4A и VZO8A предназначены для измерения расхода (потока) дизельного топлива, модели VZO4 V, VZO4V OEM – для бензина.

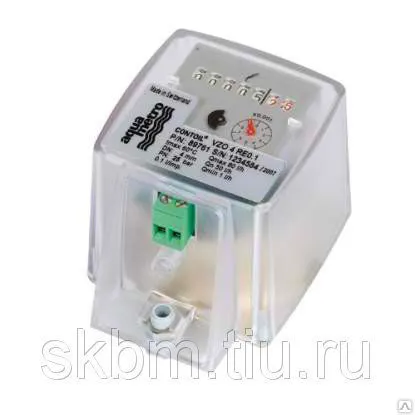

Счетчики VZO4 и VZO8 представляют собой объёмные расходомеры с механическим цифровым индикатором. Приборы применяются на автотранспорте, на тепловозах и судах, устанавливаются на дизельных генераторах, в котельных, на испытательных стендах и в других местах для учета потребляемых нефтепродуктов.

Счётчики подходят для измерения потоков топлива подающегося самотёком или насосом.

Приборы используются при измерениях дизельного топлива, бензина, легких нефтепродуктов, например таких, как ТСМ (на судах).

Счетчики VZO 4 и 8 (а также vzd и vzp) обычно применяют для двигателей с мощностью до 800 л.с., в которых диапазон потока топлива изменяется от 0,5 до 200 л/ч.

Использования счётчиков VZO4 на бензиновых двигателях налагает дополнительные требования на прибор и такие счетчики обозначаются индексом V в конце: VZO4V.

Функциональность и простота исполнения расходомера облегчает учет топлива. Суть работы счетчиков VZO состоит в измерении движения мерного стакана, который находится в камере латунного корпуса (волюметрический принцип измерения).

Работа устройства осуществляется вне зависимости от наличия внешнего питания. В процессе работы потеря давления составляет не больше чем 0,17 бар, а это дает возможность использовать счетчики в безнапорных системах (подача топлива самотеком).

У счётчиков VZO множество преимуществ: они надёжны и неприхотливы, компактны и удобны в установке. Кроме того, эти расходомеры не нуждается в настройке или дополнительном обслуживании.

Монтаж счетчика vzo (vzp и vzd) может быть вертикальным, горизонтальным и наклонным. Существуют счетчики без индикатора и с цифровым индикатором.

В первом случае счетчик имеет вид хоккейной шайбы (корпус из латуни), на верхней поверхности расположен геркон.

Во втором – счетчик имеет вид куба. Его корпус также изготовлен из латуни, но на нем располагается счетный механизм, который закрыт пластиковой полупрозрачной крышкой из маслобензостойкого пластика.

Стандартный счетчик VZO – расходомер топлива, имеющий механический роликовый счетный механизм. В состав этого прибора может входить импульсный датчик. Такая комплектация характерна для моделей vzo8 RE и vzo4 RE.

Модели, имеющие индекс ОЕМ имеют только импульсный датчик (геркон) и визуально считывать данные с них нельзя.

Наиболее точный результат дифференциальных измерений (вычисление разницы между прямым и обратным потоками) можно получить с помощью моделей типа VZOА. Эти приборы специально изготавливаются и проходят особую калибровку, их погрешность не превышает 0,5%.

Преимущества

Только система контроля расхода топлива проточного типа способна определять истинныйрасход, никакие другие системы (датчики уровня, ультразвуковые датчики, учёт времени открытия форсунок, и т.п.) не в состоянии предоставить точный объем использованного топлива.

Уникальный принцип измерения, позволяющий производить вычисления даже самых слабых потоков. Именно это позволяет устанавливать счетчики, например, даже на слабомощных горелках и дизельных генераторах.

Огромное количество вариантов объёмных расходомеров (турбинные, роторные, ультразвуковые, шестереночные и прочие) не способно производить регистрацию столь малых потоков на малых трубопроводах.

Надёжность работы vzo (как и vzp/vzd, и dfm + dFM-BC)

практически в любом положении, сохранение точности измерений при тряске и неравномерности потоков позволяют эффективно применять приборы на авто и спецтехнике.

Отсутствие в устройстве трущихся и нагруженных частей позволяет использовать счётчики в безнапорных системах и гарантирует долголетний срок службы. Многие пользователи и эксперты оценили приборы серии vzo как самые беспроблемные счётчики.

Точность

Счетчики данной серии имеют стабильную точность измерения не только при самых малых потоках, но и при значительных колебаниях температур топлива. Ни одни из существующих счетчиков других типов не дают подобных показателей.

Технические характеристики:






Единица

измерения


VZO 4

Qmin0,5


VZO 4


VZOA 4


VZO

4 OEM


VZO 8


VZOA 8


VZO

8 OEM


Номинальный

диаметр


мм


4


4


4


4


8


8


8


Монтажная

внутренняя резьба


дюйм


1/8


1/8


1/8


1/8


1/4


1/4


1/4


Номинальное

давление


бар


25


25


25


32


25


25


32


Максим.

температура, Tmax


0С


60


60


50


60


60


50


60


Максимальный

расход, Qmax


л/ч


40


80


20


80


200


140


200


Длительный

расход, Qn


л/ч


25


50


20


50


135


130


135


Минимальный

расход, Qmin


л/ч


0,5


1


2


1


4


14


4


Начало

срабатывания


л/ч


0,3


0,4


0,4


0,4


1,6


1,6


1,6


Максимальная

погрешность

измерения


% от факт. значения


±1


±1


±0,5


±1


±1


±0,3


±1


Цикличность


%


±0,2


±0,2


±0,2


±0,2


±0,2


±0,2


±0,2


Минимальное

считываемое

количество


л


0,001


0,001


0,001


0,01


0,01


0,01


0,01


Размер ячейки

сетки фильтра


мм


0,125


0,125


0,125


0,125


0,15


0,15


0,15


Размер ячейки

фильтра-грязе-

вика максим.


мм


0,08


0,08


0,08


0,08


0,1


0,1


0,1


Объем

измерительной

камеры


~ см3


5


5


5


5


12,5


12,5


12,5



Модели, оборудованные и механическим цифровым счетным устройством и импульсным входом:

VZO4-RE0,1 — счётчик Ду 4 с импульсами 0,1 литра/импульс (10 им/л);
VZO4-RE0,00125 — счётчик Ду 4 с импульсами0,00125 л/импульс (800 импульсов/литр);
VZO8-RE0,00311- счётчик Ду 8 с импульсами 0,00311 литра/импульс (около 321 им/л);
VZO8-RE1- счётчик Ду 8 с импульсами 1 литр/импульс (1 им/л).
Представленные версии обладают такими особенностями как:

Пластмассовый прозрачный корпус счетчика со степенью защиты IP 50.

Крепления кабеля (0,5 мм2 и 0,35 мм2) для передачи импульсов осуществляется при помощи винтового клипа.

Датчик импульсов – герконовая трубка с защищённым контактом

fmax=20 Гц, Umax=48 В AC/DC; Imax=50 мА; Wmax=2 Вт.

Две версии импульсного датчика OEM:

для Ду4: модель VZO4 OEM — счётчик Ду 4 с импульсами 0,005 литра/импульс (200 им/л);

для Ду8: модель VZO8 OEM — счётчик Ду 8 с импульсами 0,0125 литр/импульс (80 им/л)
