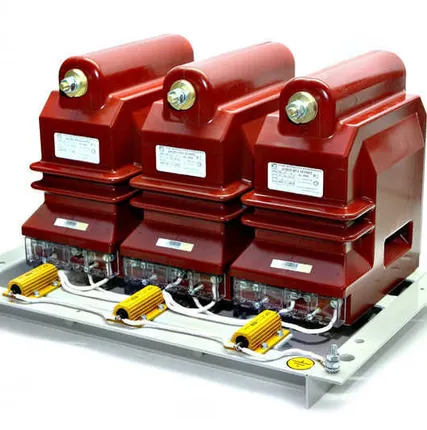

Трансформатор напряжения 3*ЗНОЛП-НТЗ-10

Описание

Опт / Розница
Напряжение:
10 В;
Серия:
ЗНОЛП;
Производитель:
НТЗ;
Вид :
напряжения;
Трансформатор напряжения 3*ЗНОЛП-НТЗ-10 обеспечивает передачу сигнала измерительной информации измерительным приборам и устройствам защиты и управления, и предназначена для использования в цепях коммерческого учета электроэнергии в электрических установках переменного тока на класс напряжения до 6 кВ и до 10кВ.




Класс напряжения, кВ
10


Наибольшее рабочее напряжение, кВ
12


Номинальное напряжение первичной обмотки, кВ
10; 10,5; 11


Номинальное линейное напряжение на выводах основной вторичной обмотки, В
100


Номинальные классы точности основной вторичной обмотки
0,2; 0,5; 1,0; 3,0


Номинальная мощность основной вторичной обмотки, В∙А в классах точности:


0,2
30, 45, 75, 90


0,5
90, 150, 225


1,0
150, 225, 300, 450, 600


3,0
450, 600


Предельная мощность трансформатора вне класса точности, ВА
1200


Мощность нагрузки на выводах разомкнутого треугольника дополнительной вторичной обмотки при напряжении 100В и коэффициенте мощности нагрузки 0,8 (характер нагрузки индуктивный), ВА
400


Напряжение на выводах разомкнутого треугольника дополнительных вторичных обмоток:


При симметричном режиме работы сети, В, не более:
3B


При замыкании одной из фаз сети на землю, В
От 90 до 110


Номинальная частота*, Гц
50*


Группа соединения обмоток
УHR/УH/п – 0


Тип резисторов R1, R2, R3
HSC100 Tyco Electronics 2,2-2,5кОм( допуск. Замена на C5-35В, 100Вт, 2,4кОм ± 5%)


Масса, кг
83
