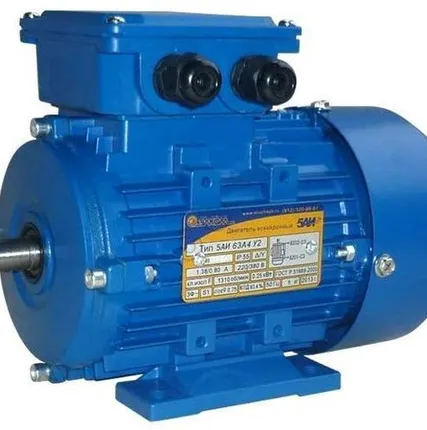

Электродвигатель асинхронный трехфазный 5АИ 100 L2 5.5 кВт

Описание

Опт / Розница
Назначение: общепромышленные;
Марка: 5АИ;
Количество фаз: трёхфазные;
Тип двигателя: асинхронные;
Производитель: Элком;
Частота вращения: 3000 об.мин;
Мощность: 5.5 кВт;
Страна-производитель: Россия;
ОБЩЕПРОМЫШЛЕННЫЕ ЭЛЕКТРОДВИГАТЕЛИ

Двигатели асинхронные унифицированной серии 5АИ (взаимозаменяемые с такими маркировками как: А, АИР, АИРМ, 4А, 4АМ, 4АМУ, 5А, 5АМ, 5АМУ, АД, АДМ) с короткозамкнутым ротором, закрытого исполнения предназначены для продолжительного режима работы S1, от сети переменного тока частотой 50 Гц, напряжением до 660 В. Двигатели изготовлены в соответствии с требованиями ГОСТ 31606-2012, ГОСТ Р 52776-2007 и МЭК 60034.

Вид климатического исполнения У1/У2/УЗ/УХЛ1/УХЛ2/УХЛ3 по ГОСТ 15150–69.

В электродвигателях с климатическим исполнением У1 и УХЛ1 предусмотрены отверстия для удаления конденсата, находящиеся в нижней части подшипниковых щитов или станины.

Основные технические данные и характеристики двигателя приведены в табличке, прикрепленной к корпусу двигателя.

Допуски на установочные и присоединительные размеры по ГОСТ 8592–79 для нормальной точности.

В зависимости от способа монтажа двигатели изготавливаются следующих форм исполнений: IM 1001, IM 2001, IM 3001, IM 1081, IM 2081, IM 3081, IM 1011, IM 2011, IM 3011, IM 1031, IM 2031, IM 3031, IM 1082, IM 2082, IM 3082, IM 1002, IM 2002, IM 3002 и другие по ГОСТ 2479-79.

Степень защиты двигателей IP54, IP55 по ГОСТ 17494–87.

Способ охлаждения 1С 0141 по ГОСТ 20459–87.

Класс вибрации двигателей по ГОСТ Р МЭК 60034-14-2008.

Уровень звука двигателей в режиме холостого хода соответствует ГОСТ Р 53148-2008.

Система изоляции двигателей класса нагревостойкости “F” по ГОСТ 8865–93.

В закрытых помещениях запыленность воздуха допускается не более 10 мг/м³, в защищенных более 2 мг/м³.

Высота над уровнем моря не должна превышать 1000 метров.

Среда, где применяется электродвигатель 5АИ (взаимозаменяемый с такими маркировками как: А, АИР, АИРМ, 4А, 4АМ, 4АМУ, 5А, 5АМ, 5АМУ, АД, АДМ), не должна быть взрывоопасной, содержать токопроводящую пыль, пары, разрушающие металл, агрессивные газы.



При соблюдении перечисленных условий, конструкция позволяет обеспечить надежную и продолжительную работу в течение всего срока эксплуатации.

ПРЕИМУЩЕСТВА ЭЛЕКТРОДВИГАТЕЛЕЙ 5AИ:


Степень защиты IP55 за счет наличия сальников с обеих сторон вала;
Маслёнки для смазки подшипников;
Резьбовое отверстие в торце вала;
Ударопрочная клемная коробка;
Индивидуальная упаковка;
Гарантия 2 года или 10 000 часов.


ПРИМЕНЕНИЕ

Электродвигатели 5АИ (взаимозаменяемые с такими маркировками как: А, АИР, АИРМ, 4А, 4АМ, 4АМУ, 5А, 5АМ, 5АМУ, АД, АДМ) применяются для привода механизмов, которые не предъявляют особых жестких требований к пуску, скольжению и энергетическим показателям. Например, нашли свое применение в деревообрабатывающей промышленности, в станкостроении, в сельском хозяйстве и многих других отраслях экономики, используются в системах промышленной вентиляции, в строительной технике, при агрегатировании насосного оборудования и т.д.



Электродвигатели АИР выполнены в соответствии с российским ГОСТ 31606-2012 и международными стандартами CENELEC – DIN42673/DIN42677.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:

ХXX X XXX XX X XX




ХXX
-
серия (5АИ, А, АИР, АД, АДМ, АИРМ, 4А, 4АМ, 4АМУ, 5АМ, 5АМУ)


X
-
конструктивная модификация (С - с повышенным скольжением, Е - однофазные)


XXX
-
габарит, мм


XX
-
установочный размер по длине станины (S, M, L)


X
-
число полюсов (2, 4, 6, 8, 10, 12)


XX
-
климатическое исполнение (У/Т/ХЛ/УХЛ) и категория размещения (1/2/3/4)
