ВС-5-ГС сигнализатор звуковой программируемый

Описание

Опт / Розница
Назначение

Сигнализаторы обеспечивают подачу световых, звуковых или светозвуковых сигналов для привлечения внимания персонала в аварийных и иных ситуациях и применяются в составе системы измерительной “СЕНС” (СИ СЕНС) совместно с датчиками, контролирующими уровень, температуру, давление, плотность жидких и газообразных сред.
Устройство, принцип работы

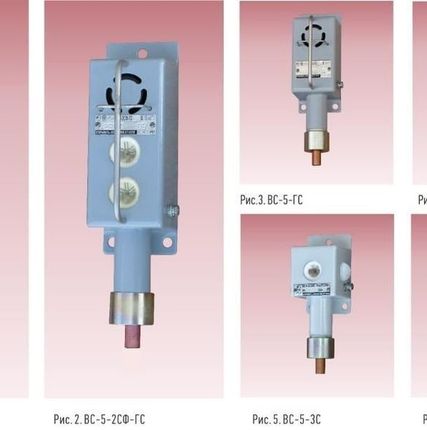

Устройство: Сигнализатор ВС-5 (рис. 1) выполнен в корпусе из алюминиевого сплава, полость которого заполнена эпоксидным компаундом. В корпусе расположена плата контроллера, звуковой пьезоизлучатель и светодиодный излучатель. В нижней части корпуса находится кабельный ввод, в котором имеются винтовые клеммные зажимы. Исполнения сигнализаторов отличаются наличием/отсутствием звукового пьезоизлучателя и количеством - расположением светодиодных излучателей (рис. 1 ... 6):
- ВС-5 - пьезоизлучатель + световой излучатель (рис. 1);
- ВС-5-2СФ - пьезоизлучатель + два световых излучателя, расположенных фронтально (рис. 2);
- ВС-5-ГС - пьезоизлучатель (рис. 3);
- ВС-5-С - световой излучатель (рис. 4);
- ВС-5-3С - три световых излучателя: один - фронтальный и два боковых. Применяется для кругового обзора (все излучатели одного цвета) (рис.5);
- ВС-5-3СФ - три световых излучателя, расположенных фронально (излучатели разных цветов) (рис. 6).
Габаритные размеры сигнализаторов - рис. 7.
Принцип работы:
После подачи питания сигнализатор принимает данные о контролируемых уровнях датчиков, подключенных к линии СИ СЕНС. Каналы сигнализации устройства (звуковой и световые) включаются в различных режимах в зависимости от полученных состояний контролируемых уровней датчиков. Каждый канал сигнализации настраивается индивидуально (независимо от других каналов). Перечень настраиваемых параметров сигнализатора:
– тип модуляции частоты звукового сигнала (рис. 8);
– уровень звукового давления (режим ”громкий” и режим “пониженной громкости”;
– прерывистое или непрерывное звучание;
– постоянное свечение или периодическое загорание («мигание») световых излучателей;
– включение от заданных значений контролируемых уровней одного или нескольких датчиков, с возможностью задания приоритета;
– таймер продолжительности сигнализации.
Сигнализация может отключаться по сигналу, подаваемому в линию при нажатии кнопки сигнализатора типа МС-К-500, кнопки КН-ЛИН-СТОП или из программы “АРМ-АЗС”.
Со стороны линии СИ СЕНС сигнализатор является “ведущим”. Это допускает использование сигнализатора совместно с датчиками без дополнительных вторичных приборов СИ СЕНС.
Технические параметры

Напряжение питания (Uп): 6 ... 13 В (в линии СЕНС).
Потребляемый ток, не более:
- ВС-5 - 210 мА;
- ВС-5-С - 60 мА;
- ВС-5-3С - 160 мА;
- ВС-5-ГС - 160 мА;
- ВС-5-2СФ-ГС - 260 мА;
- ВС-5-3СФ - 160 мА.
Уровень звукового давления, не менее: - 102 дбА/1м при Uп = 9В, - 105 дбА/1м при Uп = 12В.
Снижение уровня звукового давления в режиме пониженной громкости, не менее 6 дБА (снижение потребляемого тока в режиме пониженной громкости на 40 мА).
Тип светового излучателя - многокристальный светодиод.
Угол обзора светового излучателя - 180° (ВС-5-3С - 300°)
Сила света - не менее 1000 мКд (при напряжении питания 9 В).
Режим работы: периодическое или постоянное включение.
Температура окружающей среды: (-50 ... +60) °С.
Климатическое исполнение по ГОСТ 15150: УХЛ1
Маркировка взрывозащиты: 1ExsIIT3.
Степень защиты по ГОСТ14254-96: IP67.
Варианты исполнения

1) Длина присоединенного кабеля - по умолчанию 1,5 м. По заказу комплектуется кабелем другой длины, кратной 5-ти. Обозначается: “ВС-5-L5” (длина кабеля - 5 м).
2) Цвет светового излучателя (по умолчанию):
ВС-5 - красный
ВС-5-С - красный;
ВС-5-3С - красный;
ВС-5-2СФ-ГС - красный, зеленый (сверху-вниз)
ВС-5-3СФ - красный, желтый, зеленый (сверху-вниз).
По заказу устанавливаются цвета: красный (К), желтый (Ж), зеленый (З), синий (С), белый (Б).
Примеры обозначения:
- сигнализаторы с одним световым излучателем: “ВС-5-Ж” (желтый), ВС-5-3С-С (три синих);
- сигнализаторы с несколькими световыми излучателями, расположенными фронально: “ВС-5-2СФ-ГС-К-С” (красный вверху, синий внизу), “ВС-3СФ-К-С-З” (сверху вниз: красный, синий, зеленый);
3) Сигнализаторы по умолчанию комплектуются устройством крепления металлорукава, диаметром 10 мм. По заказу могут комплектоваться устройством крепления металлорукава, диаметром 12 мм, или устройством крепления бронированного кабеля, диаметром 15 мм.
