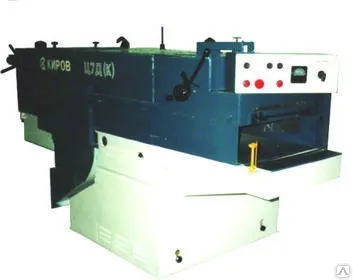

Многопильный станок ЦМ-120К тяжелого класса (пропил до 120 * 500 мм) Лидер!

Описание

Опт / Розница
Наличный расчет, Безналичный расчет
Самовывоз, Доставка транспортной компанией
Предназначен для продольной распиловки дисковыми пилами 2-ух кантных, и 3-х кантных брусьев на обрезные доски и 4-х кантный брус высотой до 120 мм. Применяется на лесопильных и деревообрабатывающих предприятиях высокой и средней мощности в качестве станков второго ряда.

Конструкция предусматривает установку до 8 дисковых пил. Главное движение от электродвигателя через ременную передачу на пильный вал. Вал нижнего расположения консольного типа. Настройка на различную ширину пиления производится проставочными кольцами между пилами.
Подача материала осуществляется приводными вальцами. Привод - от электродвигателя через ременную передачу. Настройка верхних валов по высоте обрабатываемого материала осуществляется маховиком через червячно-зубчатую передачу.

Отличительные особенности:
жесткая и мощная станина
подача четырехскоростная, регулировка шкивами;
базирование заготовки - центральное, не требующее боковой базовой поверхности;
когтевая защита и система блокировок обеспечивают безопасность работы оператора;
быстрота и удобство смены пил за счет консольного вала.
простота в обслуживании

Расчётная производительность (скорость подачи 4 м/мин, длина 6 м, толщина доски 25 мм, высота доски 105 мм, 7 пил) – 24,5 м³/смена.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:





Характеристика



ЦМ-120(К)





1. Ширина обрабатываемого материала, мм:

наибольшая

наименьшая





450

10





2. Толщина обрабатываемого материала:

- наибольшая

- наименьшая





120

20





3. Длина обрабатываемого материала, мм, не менее



840





4. Диаметр пил, мм, наибольший



500





5. Номинальный посадочный диаметр под пилы, мм.



50





6. Скорость резания, м/с.



50





7. Номинальная скорость подачи, м/мин.



6, 10, 15, 20





8. Количество пил, шт., не более



8





9. Расстояние между крайними пилами, мм, не более



200





10. Номинальное расстояние от пола до рабочей поверхности стола, мм.



930





11. Норма обслуживания, чел.



2





12. Габаритные размеры станка, мм, не более: длина / ширина / высота



2050*1300*1750





13. Масса станка, не более, кг.



2000





Характеристика электрооборудования









14. Количество электродвигателей, шт.



2





16. Электродвигатель главного привода (пильного вала)

- номинальная мощность

- частота вращения, об/мин





45

1500





16. Электродвигатель привода подачи:

- номинальная мощность, кВт

синхронная частота вращения, об/мин.





1,5

1500
