Люк резервуара замерный ЛЗ

Описание

Опт
Страна-производитель: Россия;
Люки замерные ЛЗ-80, ЛЗ-150, ЛЗ-150Н предназначены для отбора проб и замера уровня нефтепродуктов в резервуарах нефтебаз и АЗС.

По устойчивости к воздействию климатических факторов внешней среды люки замерные изготавливаются в исполнении У и УХЛ категории размещения 1 по ГОСТ 15150-69.

Пример обозначения при заказе: ЛЗ-150 У1 ТУ 3689-002-10524112-06, где: 150 - условный проход, У1- климатическое исполнение.

Техническая информация люк замерной ЛЗ

Чертеж и принцип работы люк замерной ЛЗ

Корпус люка в нижней части имеет фланец, которым он устанавливается на монтажный патрубок резервуара.


1-корпус; 2-крышка; 3-педаль; 4-резиновая прокладка; 5-откидной болт с гайкой; 6-латунная вставка; 7-винт заземления

Люк замерный ЛЗ-15

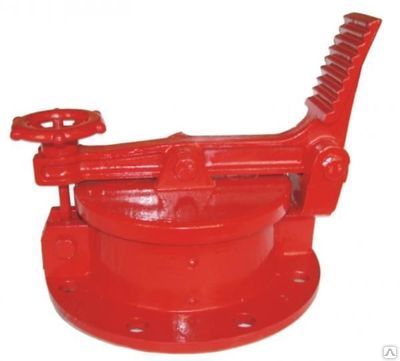

Люк замерный ЛЗ-150








Наименование: Люк замерный ЛЗ-150
Цена розничная: 1750.00
Описание:

Люки замерные ЛЗ-150 предназначены для замера уровня и отбора проб нефтепродуктов в резервуарах нефтебаз и АЗС.

По устойчивости к воздействию климатических факторов внешней среды люки замерные соответствуют исполнению У, категории размещения 1 по ГОСТ 15150-69.

Пример записи люка замерного при заказе и в другой документации:

Люк замерный ЛЗ-150 ТУ 3689-010-03467856-2001, где Л - люк; З - замерный; 150 - диаметр условного прохода, мм.



Состав люка замерного ЛЗ-150.

Люк замерный состоит из следующих основных частей: корпуса 1, крышки 2, рычага 3, болта откидного 4, осей 5, прокладки 6 и маховика 7.



Устройство и работа люка замерного ЛЗ-150.

Корпус служит для размещения на нем всех составных частей люка замерного.

Рычаг с помощью оси образует с корпусом люка вращательную пару. Кроме того, рычаг посредине соединяется с помощью оси с крышкой, к которой прикреплена резиновая прокладка, и имеет на левом конце прорезь, через которую проходит болт откидной. Болт откидной образует с корпусом люка также вращательную пару. На конец болта откидного накручивается маховик, с помощью которого рычаг воздействует на крышку и прижимает ее через прокладку к корпусу, герметизируя внутреннюю полость резервуара от атмосферы.

Для осуществления замера уровня и отбора проб нефтепродуктов необходимо открыть люк замерный ЛЗ-150. Для этого маховик откручивается, болт откидной с маховиком отводятся в одну сторону, а рычаг с крышкой - в другую.

Люки замерные крепятся на крышке резервуара с помощью фланца через прокладку из маслобензостойкой резины.
