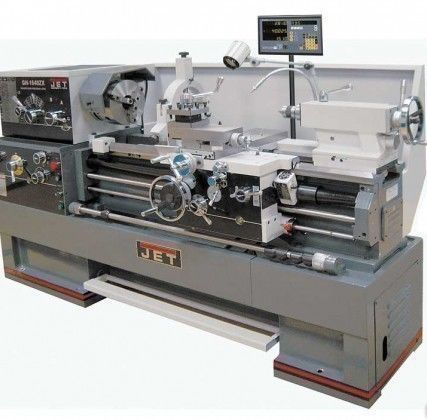

Токарный станок GH-1640 ZX DRO

Описание

Производитель: СТС;
Стандартная комплектация:

3-х кулачковый патрон Ø250 мм с прямыми/обратными кулачками
4-х кулачковая планщайба Ø300 мм
Планшайба Ø400 мм (Ø300 мм GH-1640ZX)
4-х позиционный резцедержатель с фиксатором
Вращающийся упорный центр МК-5 (МК-4 GH-1640ZX)
Переходная втулка МК-7 / МК-5
Подвижный и неподвижный люнеты
Поддон для сбора стружки
Задняя защитная стенка
Защитный экран патрона с концевым выключателем
Ножной тормоз шпинделя с концевым выключателем
УЦИ (Устройство цифровой индикации) по 3 осям, цена деления 0,005 мм погрешность ± 1 знак
Система подвода СОЖ
Галогенная лампа местного освещения
Лимб для нарезания резьбы
Вал управления с регулируемыми кулачками (отключение продольной подачи)
Концевой упор продольного перемещения
Регулируемые опоры станины
Инструмент для обслуживания в инструментальном ящике

Описание:


Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606)


Массивная станина станка из серого чугуна


Закаленные в индукционной печи и отшлифованные направляющие станины


Съемный мостик станины, gap


Коробка передач позволяет нарезать резьбу без замены шестерен


Автоматическая подача продольного и поперечного суппорта


Механизм привода шпинделя постоянно работает в масляной ванне


Толчковый режим работы шпинделя


Закаленные и отшлифованные шестерни в передней бабке и в коробке передач


Регулировка зазоров направляющих при помощи клиновых планок


Централизованная система подачи смазки продольного суппорта


Регулируемая в поперечном направлении задняя бабка для обточки конусов


Пятипозиционный управляющий вал с кулачками


Ускоренное продольное перемещение суппорта для моделей с RFS


Технические характеристики:



Модель
GH-1640ZX DRO


Артикул
50000730T


Длина съёмного мостика
310 мм


Присоединение шпинделя, Саmlоск
D1-8 (DIN 55029)


Проходное отверстие шпинделя
80 мм


Продольная подача, 122
0,038 - 2,3 мм/об


Поперечная подача, 122
0,015 - 0,9 мм/об


Метрическая резьба, 24
0,5 - 20 мм


Дюймовая резьба, 61
72" - 1 5/8" TPI


Модульная резьба, 20
0,25 - 10 МP


Питчевая резьба, 45
96 - 3 1/4 DP


Макс. размер резца
25х25 мм


Рабочий Ø неподвижного люнета
12 - 178 мм


Рабочий Ø подвижного люнета
15 - 90 мм


Расстояние между направляющими
340 мм




Дополнительное оборудование:



Высококачественные патроны компании "JET":


3-х кулачковый патрон Ø200 мм (ZK)


Комплект сырых накладных кулачков, для патрона Ø200 мм


Комплект каленых кулачков в сборе, для патрона Ø200 мм


3-х кулачковый патрон Ø250 мм (серия ZX, GH-20xxZH)


Комплект сырых накладных кулачков, для патрона Ø250 мм


Комплект каленых кулачков в сборе, для патрона Ø250 мм


3-х кулачковый патрон Ø325 мм (серия GH-26xxZH)


Комплект сырых накладных кулачков, для патрона Ø325 мм


Комплект каленых кулачков в сборе, для патрона Ø325 мм


Multifix - быстрозажимный резцедержатель:


Быстросменный резцедержатель В2 (для моделей ZX и 20..ZH)


Держатель токарного резца D25х120 мм, В2


Держатель расточного резца В32х130 мм, В2


Держатель втулки S40x120 мм, В2


Втулка L40/МК3, В2


Втулка L40/МК4, В2


Быстросменный резцедержатель С3 (для моделей 26..ZH)


Держатель токарного резца D32х150 мм, C3


Держатель расточного резца В32х160 мм, С3


Держатель втулки S40x150 мм, С3


Втулка L40/МК3, C3


Втулка L40/МК4, C3


Другие аксессуары к токарным станкам:


Центр невращающийся МК5, полный


Центр вращающийся МК5, для тяжелых работ


Центр вращающийся МК5


Виброопора М24


Приспособление для обточки конусов 450 мм х 10⁰ (серия ZH)


Приспособление для обточки конусов 450 мм х 10º (GH-1640 ZX - GH-2280 ZX)


Быстрозажимное цанговое приспособление (GH-1640 ZX - GH-2280 ZX)


Набор 17 цанг с размерами 3-25 мм



По наличию допоборудования уточняйте у наших менеджеров.
Габариты (мм):2462х1016х1220
Масса (кг):2120
Мощность (кВт):8,8/S6 40%
Частота вращения (об/мин):25-1800
Выходная мощность (кВт):5,6/S1 100%
Диаметр обточки над станиной (мм):406
Диаметр обточки над суппортом (мм):254
Диаметр отверстия шпинделя (мм):-
Длина обточки (мм):-
Конус пиноли:-
Конус шпинделя:МK-7 (МK-5)
Макс диаметр вращения gap, съёмный мостик (мм):657
Пиноль задней бабки:МК-4
Расстояние между центрами (мм):1015
Ход пиноли задней бабки (мм):124
Ход продольного/поперечного суппорта (мм):130/228
