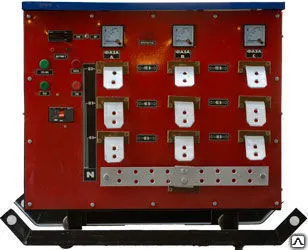

ТСЗП-63/0,38 (сухой) (Автоматический режим (контроллер температуры бетона))

Описание

Опт / Розница
Напряжение питание сети, В

380



Частота, Гц

50



Номинальная мощность, кВА

63



Ступени напряжения на холостом ходу на стороне НН, В

45,55,68,80,95,120



Ток на стороне НН при напряжении В 45,55,67

А 450,350,300



Ток на стороне НН при напряжении В 80,95,120

А 250,200



Габаритные размеры, мм

1000-560-860



Масса, кг не более

300






Назначение сухих силовых трансформаторов:

Трансформатор силовой трехфазный для прогрева бетона и грунта с воздушной принудительной циркуляцией воздуха защищенного исполнения ТСЗП – 63/0,38 У3 (далее по тексту- трансформатор) предназначен для электропрогрева бетона и мерзлого грунта.

Нормальная работа трансформатора обеспечивается в следующих условиях:

- Температура окружающего воздуха при работе под нагрузной от минус 450С до плюс 200С;

- Относительной влажности воздуха не более 80% при +200С;

- Высота над уровнем моря - не более 1000 м;

- Трансформатор не предназначен для работы в условиях тряски, вибраций, ударов, во взрывоопасной и химически активной среде.



Перечень элементов к схеме электрической принципиальной




Позиционное обозначение

Наименование

Количество



Т 1

Трансформатор силовой

1



S F 1

Автоматический выключатель ВА 47-100 (100)

1



Л 1, Л 2

Светосигнальная арматура ВА 9S (220V)

2



П 1

Переключатель ALCLR-22

1



Р1, 1КР1

Пускатель магнитный ПМЛ-4100

1



ТА 1

Трансформатор тока ТШ-0,66УЗ 600/5

3



РА 1

Амперметр ЭА 0700, 600А

3



М

Электровентилятор 1,25ЭВ-2,8-3270У4

2



ТРМ 1А-Щ 1.ТП.Р

Измеритель-регулятор температуры

1






Контроль наличия напряжения на вводе 380 В, в цепи 380 В питания трансформатора и в цепях управления осуществляется сигнальными лампами. Контроль тока нагрузки электропрогрева по фазам на стороне НН трансформатора осуществляется амперметром.



Требования мер безопасности

Трансформатор относится к электроустановкам напряжением до 1000В. При обслуживании трансформатора необходимо обязательное соблюдение «Правил технической эксплуатации электроустановок и правил техники безопасности при эксплуатации потребителем»(ПТЭ и ПТБ), требований раздела II СНИП III-4-80 Техника безопасности в строительстве, а также выполнять требования паспорта. До подключения к источнику питания трансформатор должен быть заземлен.



ЗАПРЕЩАЕТСЯ:

- Работа трансформатора без кожуха;

- Перемещать трансформатор, не отключив его от сети;

- Разбирать и проводить ремонт включенного в сеть трансформатора.

Обслуживающий персонал должен:

- иметь специальную подготовку, обеспечивающую правильную и безопасную эксплуатацию электроустановки;

- знать правила оказания первой помощи пострадавшему от действия электрического тока и уметь практически оказать первую помощь;

- уметь организовать на месте безопасное производство работ и вести надзор за работающими.
