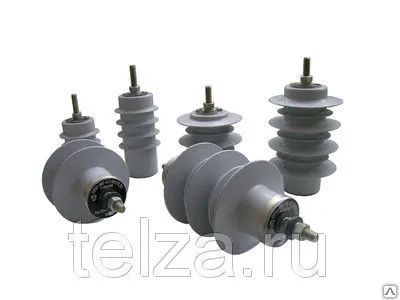

Разрядник ОПН-6

Описание

Опт / Розница
Наличный расчет, Безналичный расчет
Самовывоз, Доставка транспортной компанией
Ограничитель перенапряжения ОПНп-6/7,2/10/1 предназначен для защиты изоляции электрооборудования от коммутационных и атмосферных перенапряжений в сетях напряжением 6 кВ переменного тока частотой 50 Гц с изолированной или компенсированной нейтралью. Структура условного обозначения ограничителя ОПНп-6/7,2/10/400 УХЛ1: О – ограничитель П – перенапряжений Н – нелинейный п – в полимерном корпусе 6 - номинальное напряжение ограничителя, кВ 7,2 - Наибольшее длительно допустимое рабочее напряжение, кВ 10 - Номинальный разрядный ток: 10-5 кА 400 - Пропускная способнось, А УХЛ1 (УХЛ2) – климатическое исполнение по ГОСТ 15150 Ограничители перенапряжения ОПНп-6 предназначены для работы в районах с умеренным и холодным климатом и промышленной атмосферой на открытом воздухе. Предельное верхнее значение температуры окружающей среды – плюс 45°С, нижнее – минус 60°С. Высота установки ограничителей ОПНп-6/7,2/10/400 УХЛ1 – не более 1000 м над уровнем моря. Рабочее положение ограничителей перенапряжения ОПНп-6/7,2/10/400 УХЛ1 вертикальное. Допускается отклонение от вертикали ограничителей ОПНп опорного исполнения не более 15°. Ограничители ОПНп-6/7,2/10/400 УХЛ1 представляют собой защитные аппараты опорного исполнения, содержащие оксидно-цинковый варистор, заключенный в герметизированный корпус из кремний- органической резины (для категории размещения «1») или полимерного материала (для категории размещения «2»). При возникновении волн перенапряжения сопротивление варисторов изменятся на несколько порядков (от мегомов до десятков Ом) с соответствующим возрастанием тока от миллиампер при воздействии рабочего напряжения до тысяч ампер при воздействии волны перенапряжения. Этим объяснятся защитное действие ограничителя перенапряжения, а выконелинейная вольтамперная характеристика варисторов позволят реализовать низкий защитный уровень для всех видов перенапряжений и отказаться от использования искровых промежутков, характерных для традиционных разрядников, со всеми вытекающими отсюда преимуществами.
