Стартер 24V/5,5kW (10з/D=39) на двигатель Cummins ISBe250 ISDe230 4930605

Описание

Страна-производитель: Россия;
Стартер напряжение 24V, мощность 5,5kW, посадочное место10з/D=39; не редукционный на двигатель Cummins ISBe250 ISDe230, артикул 4930605

Стартер - основной агрегат пусковой системы двигателя, раскручивающий его вал до частоты вращения, необходимой для запуска двигателя. Основные узлы стартера — двигатель, редуктор, устройства сцепления и расцепления с валом основного двигателя. Срок службы у стартера раза в два меньше, чем у двигателя: примерно 5-6 лет эксплуатации. Основные "беды" стартера: Стартер подвержен эффекту "лавинных" поломок. При появлении дефекта в цепи электропитания стартеру не хватает мощности, чтобы провернуть всю массу, нагруженного на него железа. В итоге между щетками и коллектором возникает электрическая дуга, которая выжигает коллектор Если долго крутить стартер, то происходит интенсивный износ втулок и чрезмерный разогрев обмотки, в результате чего может испортиться изоляция Втулки. Во втулках стартера вращается вал якоря. Когда втулка выходит из строя, вал якоря начинает бить, и в итоге разбивается планетарный механизм и зубья венца маховика. Если якорь начинает бить по статору, то не обойтись без его замены, а возможно понадобиться замена венца маховика.

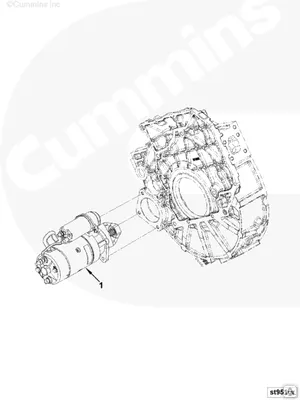

Ref No

Part Number

Part Name

Required

Remarks

















ST9417

Starting Motor



Starting Motor











starter style: Direct drive











manufacturer:











Prestolite model/type: MS4-











404











Voltage: 24 kilowatt rating:











5.5 KW nameplate brand:











Prestolite pinion gear











diametrical pitch: 8/10











pinion gear outside











diameter(mm): 40 pinion gear











offset(mm): 0 mounting











flange type:











SAE # 1 - 3 bolt 90 degree











frame size diameter(mm):











116.2 pilot diameter (mm):











88.82 exposed starter











length(mm): 283 heat shield:











No mounting flg.











Thickness(mm): 11.5 starter











motor angle (deg): 90 (+/-











30) wet/dry: Dry supply











method:











Mounted on engine cranking











torque: TBD removal











length(mm): 94.2 pinion











position-rest (mm): 48.5











pinion position-engaged (mm):











64.7.



1

4930605

Motor, Starting

1






Двигатель Cummins серии ISB / ISD устанавливается на:

- Автобусе Higer KLQ-6885-Q;

- КамАЗ 6540 (300 л.с.), 53605 (285 л.с.), 4308 (245 л.с.), 65117 (300 л.с.), 5308 (285 л.с.),

4308-6064-79(С3)(245 л.с.), 4308 (210 л.с.), 43253 (210 л.с.), 4308 (185 л.с.), 43253 (185 л.с.),

65115 (300 л.с.), 45144 (285 л.с.), 65115 (285 л.с.), 43255 (185 л.с.)

- Грузовиках AVIA:

D60 / D75 / D80;

D85 / D90 / D100;

D110 / D120;

-ПАЗ-320402-05, ПАЗ-3237, ПАЗ «Вектор» междугородное исполнение (ПАЗ-4234-40%), ПАЗ-320412-05 (ПАЗ-4234-40%), КАВЗ-4235-32/12, КАВЗ-4235-33/13;

- КАВЗ-4238-02, КАВЗ-4238-05 (школьный)

-ЛиАЗ-525653-01 пригород, ЛиАЗ-525626-20 (школьный), ЛиАЗ-525653, ЛиАЗ-529353, ГолАЗ-ЛиАЗ-5256.58

-НефАЗ-5299-20-32, НефАЗ-5299-20-33, НефАЗ-5299-10-32, НефАЗ-5299-30-32, НефАЗ-5299-30-33, НефАЗ-5299-11-32, НефАЗ-5299-37-32, НефАЗ-5299-17-32, НефАЗ-5299-20-22, НефАЗ-5299-30-22

А так же на марках: Yutong, Golden Dragon, MAN, DongFeng, Волжанин, MAP3, Iveco, Avia, Баз, Zhong Tong итд.
