Общие сведения

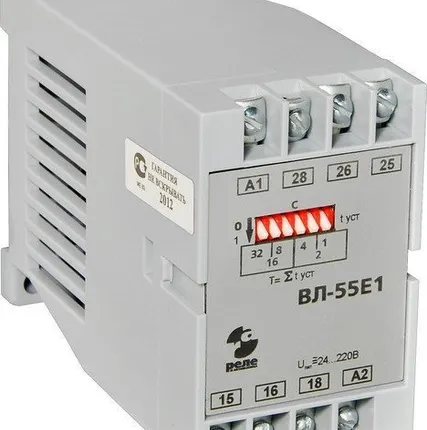

В реле времени ВЛ-55E1 отсчет времени начинается с момента снятия питающего напряжения. Реле выполнено в 2-х модификациях: тип 1 - временной диапазон 1...63с и тип 2 - временной диапазон 7,5с...8 минут. Питание реле - универсальное (24...220В постоянного или переменного тока), 2 переключающих контакта. Реле времени ВЛ-55Е1 является функциональным аналогом реле ВЛ-55 и может использоваться для его замены.Диапазон выдержек времени
1...63с
7,5с...8мин
Выходные контакты, коммутируемый ток
2 переключающих, 8А
Питание
24...220В постоянного или переменного тока
Способ монтажа
На DIN рейку или винтами на плоскость
. ОБЩИЕ СВЕДЕНИЯ
Реле времени ВЛ-55E1 предназначено для коммутации электрических
цепей с определенными, предварительно установленными выдержками
времени и применяется в схемах автоматики как комплектующее изде-
лие. Отсчет времени начинается от момента снятия питающего напря-
жения.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Закрытые производственные помещения с искусственно регулируемыми климатическими условиями.
Диапазон рабочих температур от -20 до +45°С.
Воздействие вибраций с ускорением до 1g с частотой до 100Гц, до 2g с частотой до 60Гц.
Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и
длительностью не более 10мкс.
Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также
агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Степень защиты реле IP40, выводных зажимов – IP20. Реле предназначены для монтажа на DIN-рейку или на
плоскость.
УСТРОЙСТВО И РАБОТА
Реле времени размещено в пластмассовом корпусе. В верхней и нижней частях размещены контактные зажимы
для подключения источника питания и внешних коммутируемых цепей. На передней панели находится DIP-
переключатель установки времени срабатывания реле после отключения питающего напряжения.
Одновременно с подачей напряжения питания происходит срабатывания реле и после снятия напряжения пита-
ния реле возвращается в исходное состояние через заданное время. Временной интервал задается с помощью
DIP–переключателей на передней панели реле дискретно с интервалом 7.5с либо и 1с.
Для варианта реле с диапазоном выдержек от 7.5с до 7мин 52с общее время определяется суммой уставок,
включаемых DIP–переключателями.
Для варианта с диапазоном выдержек от 1.25с до 63.25с общее время определяется суммой уставок и постоян-
ной срабатывания, равной 0.25с.
Пример (для варианта 1). Для задания временного интервала в 4.5 минуты необходимо переключить в нижнее
положение два переключателя: 4мин и 30с, остальные переключатели должны находиться в верхнем положе-
нии.
