Стеллаж для кабельных барабанов СК 5,8-7

Описание

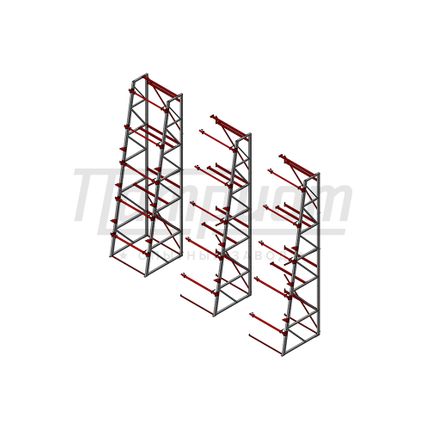

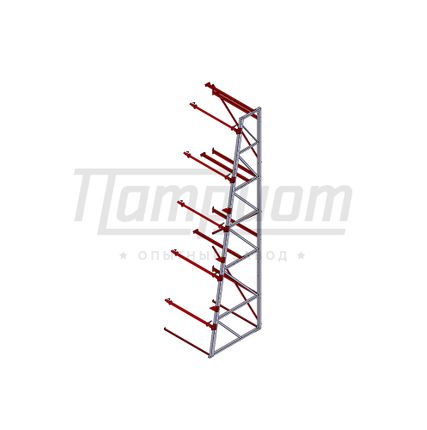

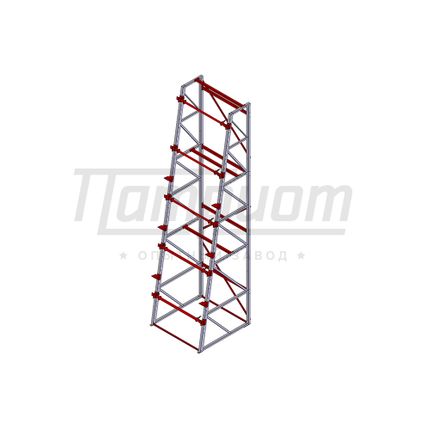

Стеллаж для кабельных катушек СК 5,8-7 - данный стеллаж предназначен для хранения и размотки до пяти кабельных или тросовых барабанов (катушек) на каждом пролёте. Общая максимальная нагрузка на один пролёт составляет 7000 кг (!), при этом следует помнить, что максимальная масса одного барабана с кабелем (проводом, тросом) не может превышать 2000 кг. Стеллаж собирается в ряд, состоящий из одного основного и любого количества дополнительных пролётов. Основной пролёт имеет в своём составе, помимо прочего, две боковые рамы, в отличие от дополнительного, состоящего из одной боковой рамы и использующего в качестве второй боковую раму смежного пролёта.
В качестве дополнительной опции, оси стеллажа могут быть укомплектованы подшипниками качения или скольжения для облегчения вращения барабана при отмотке (вымотке) кабеля.

Вследствие того, что Стеллаж СК 5,8-7 имеет большую высоту, размотка кабеля возможна только с двух нижних ярусов кабельного стеллажа.

По желанию заказчика, для оптимизации складского пространства, кабельный стеллаж СК 5,8-7 может быть изготовлен в более узком варианте, под кабельные барабаны шириной 600, 750 или 900 мм.

Кабельные стеллажи любых моделей, поставляются в разобранном виде: боковины, стяжки, оси и ложементы. Комплект метизов выходит в комплект.
Осуществляется доставка транспортными компаниями по всей России и странам таможенного союза.

Основные параметры стеллажа СК 5,8-7:
Страна производитель: Россия
Производитель: Опытный завод Патриот
Высота стеллажа: 5810 мм
Суммарная грузоподъёмность пролёта: 7000 кг
Диаметр устанавливаемых барабанов: 800...1800 мм
Максимальная ширина барабана: 1100 мм
Диаметр осей: 48, 60 мм
Количество осей в одном пролёте: 5 шт.
Шаг перестановки ложементов: 110 мм
Максимальная масса устанавливаемого барабана: 2000 кг
Габаритные размеры основного пролёта: 1580х1600х5810 мм
Транспортные габариты основного пролёта: 1600х5810х240 мм
Масса основного пролёта: 430 кг
Масса дополнительного пролёта: 320 кг

Любые технические параметры оборудования спроектированного и произведенного Опытным заводом Патриот могут быть изменены по желанию заказчика.

Возможна разработка и производство кабельных стеллажей по техническому заданию клиента.

Профессиональные инженеры-конструкторы Опытного завода Патриот разработают для Ваших нужд уникальное оборудование, спроектируют изделия по Вашему техническому заданию или сконструируют оборудование в соответствии с Вашими технологическими условиями.
