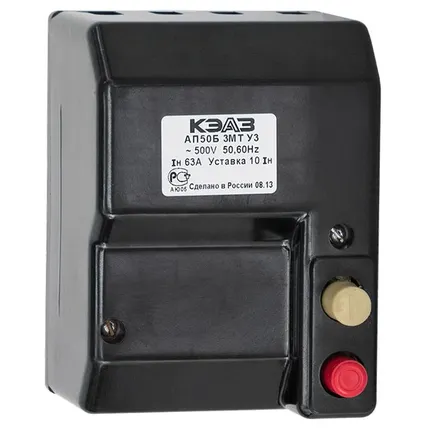

Автоматический выключатель АП50Б-3МТ

Описание

Выключатели АП 50 предназначены для проведения тока в нормальном режиме и отключения тока при перегрузках и коротких замыканиях (обозначение МТ) или только при коротких замыканиях (обозначение М), а также для оперативных включений и отключений электрических цепей. Основное назначение выключателей АП50Б – защита кабелей и проводов, а также электродвигателей. При правильно выполненной системе заземления выключатели предотвращают поражение человека электрическим током при косвенных прикосновениях. Выключатели выпускаются в двухполюсном (коммутация цепей постоянного и переменного тока) и трехполюсном (коммутация цепей переменного тока) исполнениях. Соответствуют требованиям ГОСТ 9098-78.

Автоматические выключатели АП-50 изготавливают:
двухполюсные на поминальное напряжение переменного тока до 500 В при частоте 50 и 60 Гц и постоянного тока до 220 В и - трехполюсные — на номинальное напряжение переменного тока до 500 В;
- на номинальные токи фазных расцепителей максимального тока: 1,6; 2,5; 4; 6.4; 10; 16; 25; 40; 50 А; 63А.
- по наличию фазных расцепителей максимального тока: с тепловыми и электромагнитными расцепителями, только с тепловыми расцепителями, только с электромагнитными расцепителями, без расцепителей - неавтоматические выключатели на номинальный ток 50 А;
- с токами отсечки электромагнитных расцепителей- 3,5 Iн, 8 Iн, 11 Iн.
- по наличию расцепителя максимального тока в нулевом проводе: без расцепителя — к нулевом проводе, с расцепителем в нулевом проводе. Автоматы с расцепителем максимального тока в нулевом проводе изготавливают, начиная с поминального тока фазных расцепителей 16 А. Ток продолжительного режима расцепителя в нулевом проводе не должен превышать 60% от номинального тока фазы;
- по наличию расцепителей минимального напряжения 110; 127; 220; 380; 400 и 415 В переменного тока при частоте 50 Гц с возможностью включения катушки расцепителя для питания от постороннего источника;
- без расцепителя минимального напряжения, с расцепителем минимального напряжения;
- по наличию и роду блок-контактов: без блок-контактов, с одним переключающим, с двумя переключающими; открытого исполнения в пластмассовом корпусе и пыленепроницаемого исполнения в дополнительной металлической оболочке.
