Корректор напряжения КН-3

Описание

Корректор напряжения КН-3 (КН-3М) предназначен для автоматического поддержания уровня напряжения трехфазных синхронных генераторов мощностью до 400 кВт, частотой 50 Гц, напряжением 230 и 400В, снабженных статической или бесконтактной системой возбуждения.
2. Напряжение питания 25-40В, сопротивление нагрузки не менее 8 Ом.
3. гарантийная наработка - 10000 часов.

1. Корректор напряжения типа КН-3Р (КН-3МР) (в дальнейшем именуемый корректор) предназначен для автоматического поддержания уровня напряжения трехфазных синхронных генераторов мощностью до 400 кВт, номинальным напряжением 230 и 400 В 50 Гц, снабженных статической или бесконтактной системой возбуждения.
Корректор предназначен для работы в следующих климатических условиях:
- температура окружающего воздуха от минус 50°С до 55 °С;
- относительная влажность до 98% при температуре 40 °С;
- высота над уровнем моря до 4000 м;
- атмосфера типа IV по ГОСТ 15150-69;
- вибрация на частотах от 2 до 80 Гц:
- удары с ускорением 100 g (1000 м/с2) с частотой следования 10 ударов в минуту:
- при воздействии морского тумана, инея и росы;
- при воздействии циклического изменения температуры.
2. Технические данные корректора
Питание корректора осуществляется от трехфазного выпрямителя напряжение от 25 до 40 В.
Измерительный орган корректора через балластный резистор сопротивлением 7,5 кОм или 13 кОм и резистор установки напряжения РУН сопротивлением 2,2 кОм или 4,7 кОм подается соответственно линейное напряжение 230 В или 400 В генератора частотой (50±2) Гц.
Нагрузка корректора активная или активно-индуктивная. Активное сопротивление нагрузки не менее 8 Ом.
Масса корректора 1,5 кг.
Габаритные размеры 215х162х75 мм.

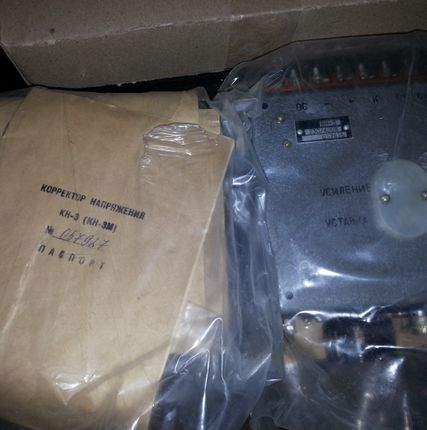

3. Комплект поставки
В комплект поставки корректора входят:
- корректор - 1 шт.
- паспорт - 1 экз. на 10 шт. корректоров, если другое не оговорено в заказе.
