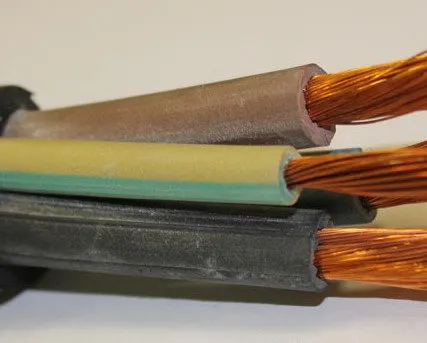

Кабель КГ-ХЛ 5х95

Описание

Опт
Марка кабеля: КГ;
Кабель КГ-ХЛ 5х95 силовой гибкий с медными многопроволочными жилами с резиновой изоляцией в резиновой оболочке.

Конструкция силового кабеля КГ-ХЛ:

1. Токопроводящая жила кабеля КГ ХЛ медная, многопроволочная, круглой формы, 5-го класса по ГОСТ 22483. Токопроводящие жилы кабелей, предназначенных для работы в районах с тропическим климатом, изготовлены из медной проволоки луженой оловом или покрытой оловянно-свинцовым припоем с содержанием олова не менее 40%.

2. Разделительным слоем служит синтетическая пленка, допускается наложение изоляции без пленки при отсутствии залипания резины.

3. Изоляция кабеля сделана из изоляционной резины. Изолированные жилы имеют отличительную расцветку сплошную или в виде продольной полосы. Изоляция нулевой жилы выполняется светло-синим цветом; если нулевая жила отсутствует, голубой цвет применяется для расцветки любой жилы кроме заземляющей. Жила заземления имеет зелёно-желтый цвет или обозначена цифрой 0. Расцветка одножильных и двухжильных кабелей не нормируется. Цвета красный, серый, белый и, если не в сочетании, зеленый и желтый не используются для расцветки жил многожильных кабелей.

4. Скрутка таким образом, что изолированные жилы скручены с шагом скрутки не более 16 диаметров по скрутке.

5. Разделительный слой находится поверх скрученных жил - синтетическая пленка, тальк или другой аналогичный материал. Допускается изготовление без пленки при условии отделения изолированных жил от оболочки.

6. Оболочка - из резины шланговой, толщина оболочки показана в Приложении. Оболочка кабелей, предназначенных для эксплуатации в районах с холодным климатом, изготовлена из резины шланговой в холодостойком исполнении. Оболочка кабелей, предназначенных для эксплуатации в тропических условиях, изготовлена из антисептированной резины. В одножильных кабелях марки КГ допускается замена изоляции и оболочки изоляционно-защитной оболочкой. Номинальная толщина изоляционно-защитной оболочки равна сумме номинальных толщин изоляции и оболочки или удвоенной толщине изоляции.

Применение кабеля КГ ХЛ:

Кабель предназначен для присоединения передвижных механизмов к электрическим сетям при переменном напряжении 660 В частотой до 400 Гц или постоянном напряжении 1000 В, при изгибах с радиусом не менее 8 диаметров кабеля при допустимой температуре нагрева токопроводящих жил до 75 С.

Для кабелей в холодостойком исполнении к марке кабеля добавляют через дефис буквы "ХЛ".

Технические характеристики силового кабеля КГ ХЛ:

- Климатическое исполнение ХЛ, категория размещения - 1, 2, 3 по ГОСТ 15150-69
- Температура эксплуатации кабелей:
марки КГ - от -40°С до +50°С
- Строительная длина кабелей:
с номинальным сечением основных жил до 35 мм2 включительно, не менее - 150 м
с номинальным сечением основных жил 50 мм2 и выше, не менее - 125 м
по согласованию с потребителем допускается сдача кабелей любыми длинами
- Гарантийный срок эксплуатации кабелей: 6 месяцев со дня ввода в эксплуатацию, но не позднее 12 месяцев со дня изготовления.
- Срок службы с момента изготовления кабелей КГ ХЛ: 4 года.





Поперечное сечение кабеля:

Примечание:

1 – токопроводящая жила;
2 – изоляция – резина;
3 – оболочка – резина, маслостойкая,
нераспространяющая горение.
