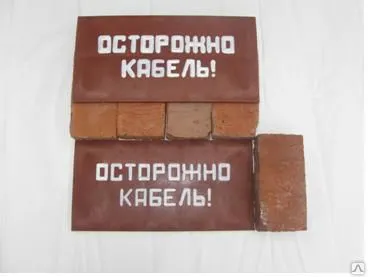

Плита для закрытия кабеля ПЗК 240х480

Описание

Опт
Страна-производитель: Россия;
Плита для закрытия кабеля «ПЗК» имеет прямоугольную форму. На верхней поверхности изделия методом формования нанесена сигнальная надпись – «ОСТОРОЖНО КАБЕЛЬ» либо «ATTENTION CABLE» (по согласованию с заказчиком надпись может быть сделана любого содержания и цвет плит может отличаться от стандартного.



Нижняя сторона представляет собой пересекающиеся ребра жесткости в заданном порядке, необходимые для обеспечения жесткости изделия. Плита производится нескольких типо–размеров: ПЗК-240х480 мм., 360х480 мм., 480х480 мм. Введение данных размерностей плит позволяет легко, без дополнительных сложностей, ввести в конструкторскую документацию применение данного изделия, так как габаритные размеры соответствуют прежде принятым стандартам (размер кирпича). В приложении можно ознакомится с вариантами укладки плит ПЗК для различных видов кабельных трасс, которые были разработаны специалистами Московской Кабельной Сети ОАО «МОЭСК» для использования в г. Москве и Московской области.

Плиты ПЗК» разработаны и применяются для сигнализации и защиты электрических кабелей, работающих под напряжением от 0,4 до 35 кВ., проложенных в грунте, а также трубопроводов различного назначения (водопроводные, газовые и т.д.) небольших диаметров, нуждающихся в механической защите от случайных повреждений при проведении строительных, монтажных, ремонтных или землеройных работ в зоне прохождения кабелей (трубопроводов).

Наши изделия не только защищают от механических воздействий коммуникации, но и предупреждают о возможности поражения электрическим током рабочих строительно-монтажных организаций при проведении работ в непосредственной близости с кабельными линиями высокого напряжения. Применение плит для укрытия кабельных линий напряжением более 1000 вольт, несомненно значительно снизит электротравматизм при проведении земляных и строительных работ в 1 зоне КЛ.

Для оптимизации процесса идентификации КЛ на «Плите ПЗК» может быть размещена информация о принадлежности, составе, протяженности КЛ, а также контактная информация об организации, обслуживающей данную КЛ. Это позволяет при возникновении чрезвычайных ситуаций, связанных с повреждением подземных сетей, точно и в кратчайшие сроки установить владельца поврежденной КЛ.

Данные плиты имеют большой срок службы и обеспечивают заданную механическую прочность не менее 50 лет, а срок службы КЛ 30 лет, то есть на протяжении всего срока службы КЛ плита будет надёжно укрывать её от повреждений. Также необходимо отметить, что «Плиты ПЗК» возможно использовать повторно, что выгодно их отличает от кирпича (разрушения кирпича происходит в течение 2-3 лет).

В стесненных городских условиях часто возникает необходимость параллельно с проложенными кабельными линиями проложить дополнительные КЛ, при такой прокладке требуется только доложить необходимое количество плит ПЗК, а не вывозить бой кирпича с раннее проложенной КЛ и не тратить средства на укрытие сразу двух КЛ, вновь прокладываемой и прежде эксплуатируемой КЛ.



Основные характеристики плит ПЗК представлены ниже:

1. Плита ПЗК24х48 заменяет 4 кирпича, Плита ПЗК 36х48 -6 кирпичей, а плита ПЗК 48х48 – 8 кирпичей;
2. Малый вес изделия - ПЗК 48х24 - 1,6 кг.; ПЗК 48х36 – 2,3 кг.; ПЗК 48х48 - 3,2 кг.
3. Оптимальная упаковка: ПЗК48х48 стреп-лентой по 5 шт., на поддоне 300 шт.; ПЗК 48х36 стреп-лентой по 5 шт, на поддоне 420шт.; ПЗК48х24 стреп-лентой по 10 шт., на поддоне 640шт. Упаковка позволяет мобильно использовать изделия и упрощает возможность переноса большего количества изделия одновременно на трассу, вес упаковки не превышает 16 кг.
4. Уменьшение стоимости работ по укладке, за счет сокращения времени укрытии КЛ, разноса по трассе, отсутствие необходимости использования механизированной техники;
5. Значительная экономия на транспортных и накладных расходах;
6. Наличие надписи на поверхности «ОСТОРОЖНО КАБЕЛЬ» , позволяет легко опознать КЛ
7. Возможность указания на изделии принадлежности данной КЛ;
8. Возможность многократного использования и дальнейшей утилизации;
9. Не представляет интереса в качестве предмета хищения;
10. Не подвержена разрушению при воздействии агрессивных сред, срок эксплуатации 50 лет;

«Плита для закрытия кабеля ПЗК» прошла все необходимые процедуры проверок и сертификаций и полностью соответствует предъявляемым требованиям действующей нормативной документации (ПУЭ пункт2.3.83).
