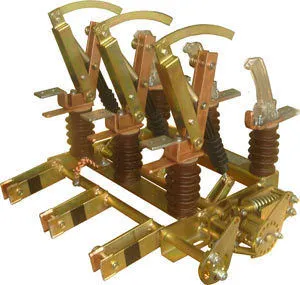

Выключатель нагрузки ВНА /П(Л)-10/400,630-2ЗУ2

Описание

Опт
Обозначение: ВНА;
Выключатель нагрузки устанавливается в комплектных трансформаторных подстанциях (КТП), камерах обслуживания (КСО), комплектных распределительных устройствах (КРУ). Выключатели ВНАп относятся к коммутационным аппаратам, снабженным автогазовым дугогасительным устройством. Гашение дуги осуществляется потоком газов, выделяющихся из стенок дугогасящей камеры при воздействии на них гасимой дуги. Управление осуществляется отдельным приводом, связанным с выключателем нагрузки, монтируемым на месте установки выключателя. Тип привода: пружинный (ручной) или электроприводом. По расположению привода ВНА может быть с левосторонним приводом (ВНА-Л) и с правосторонним приводом (ВНА-П). Механический ресурс до первого капитального ремонта не менее 2000 операций. Межремонтный ресурс 1000 циклов до первого среднего ремонта в течение срока службы 4 года. Срок службы выключателя нагрузки - 25 лет.

Структура условного обозначения ВНАп-10/630-20-зп-У2:
В - выключатель Н - нагрузки А - автогазовый п - наличие рамы под предохранители 10 - номинальное напряжение сети, кВ 400 - номинальный ток, А 20 - номинальное значение сквозного тока короткого замыкания, кА 3 - наличие заземляющих ножей п - заземляющие ножи расположены за предохранителями У2 - климатическое исполнение и категория размещения по ГОСТ 15150 и ГОСТ 15543.1

Выключатели нагрузки изготавливаются в следующих исполнениях:
без заземляющих ножей и без предохранителей с одним заземляющим ножом без предохранителей с двумя заземляющими ножами без предохранителей с одним заземляющим ножом c предохранителями с двумя заземляющими ножами c предохранителями

Условия эксплуатации:
температура окружающего воздуха от -45°С до +40°С высота над уровнем моря не более 1000м относительная влажность воздуха 75% при 15°С, 100% при 25°С окружающая среда - промышленная атмосфера типа П рабочее положение в пространстве - установка на вертикальной плоскости. Допускается отклонение от вертикального положения до 5°

Технические характеристики:





Наименование параметра



Единица изм.



Значение





Номинальное напряжение



кВ



10





Номинальный ток



А



400





Номинальное начальное значение периодической составляющей сквозного тока короткого замыкания



кА



20





Масса с заземляющими ножами (с заземляющими ножами и предохранителями)



кг



52 (87)





Габаритные размеры (габаритные размеры с предохранителями), длина x ширина x высота



мм



613x740x480 (1112x740x480)





Срок службы до списания



лет



25
