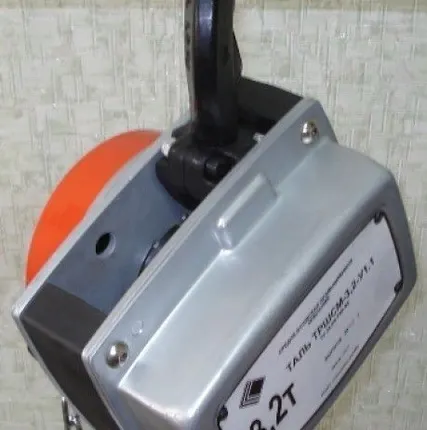

Тали ручные стационарные ТРШСМ (5 т., 6 м.)

Описание

Опт / Розница
Высота подъема:
6 м;
Привод:
ручные;
Тип тяги:
цепные;
Тип установки:
непередвижные;
Грузоподъемность:
5 т;
Производитель:
Калибр;
Тали ручные цепные стационарные модернизированные ТРШСМ (производства СВПК Ульяновск) — стационарные тали нового типа c большим разнообразием возможностей применения. Используются при производстве работ в различных отраслях. Предназначены для подъёма, удержания в поднятом положении и опускания груза массой соответственно маркировке (0,5–1,0–2,0–3,2–5,0–10,0 тонн) в режиме не выше группы режима 1М по ГОСТ 25835.
При комплектовании кошкой таль ручная цепная стационарная ТРШСМ может применяться для перемещения груза по монорельсовому пути двутаврового профиля.
Тали стационарные ТРШСМ могут эксплуатироваться в закрытом помещении и на открытом воздухе. Разрешается эксплуатация тали при температуре окружающей среды до минус 40 градусов С.
Серийный выпуск талей ручных шестеренных производства СВПК грузоподъемностью от 0,5 до 10 тонн соответствует требованиям Технического регламента Таможенного союза ТР ТС 010/2011 "О безопасности машин и оборудования", что подтверждаетсясертификатом соответствия № ТС RU C-RU.АИ24.В.00080, срок действия с 22.11.2013 по 22.11.2018г. ТР ТС 010/2011.

Стационарные тали цепные ТРШСМ выгодно отличаются от прочих ручных цепных талей классического типа

Поворотный (поворачивающийся на 360 град) кожух тяговой цепи с направляющими для цепи позволяет управлять движением груза из любого положения — т. е. находясь в удалении от груза или находясь над ним (иллюстрациии справа), что значительно повышает безопасность работы.
При помощи тали ТРШСМ возможно осуществлять не только вертикальный подъем и опускание груза, но и тянуть его горизонтально.
Тали ручные стационарные ТРШСМ имеют низкую строительную высоту, что позволяет работать в условиях ограниченного пространства.
Прочность и длительный срок службы талей ТРШСМ обеспечивается соблюдением технологических процессов при изготовлении элементов её механизма.
Плавное движение грузовой цепи обеспечивается благодаря направляющим цепи и упрочненной грузовой звездочке.
Тали ручные цепные стационарные ТРШСМ требуют минимального технического обслуживания. Таль стационарная ТРШСМ легко разбирается, не требует при обслуживании специальных инструментов.
Стандартно изготавливаются стационарные тали шестеренные ТРШСМ с высотой подъема 3, 6, 9 и 12 метров.
Стационарные тали ручные ТРШСМ грузоподъемностью 2,0 и 3,2 тонны имеют одну ветвь грузовой цепи, в отличие от двух и трех ветвей на талях ТРШСп соответствующей грузоподъемности.
Ручная таль цепная стационарная ТРШСМ-0,5 имеет меньший вес, меньшие габаритные размеры и строительную высоту, чем таль стационарная ТРШСп-0,5.

Таль ручная цепная стационарная ТРШСМ - основные размеры

Модель
ТРШСМ-0,5
ТРШСМ-1,0
ТРШСМ-2,0
ТРШСМ-3,2

A min
300
335
395
520

B
17
22
30
38

C
24
29
35
40

D
133
156
182
220

E
148
175
203
250

F
139
157
183
204

G
139
164
192
225

H
206
242
283
335

I
24
24
31
34

K
61
70
83
95

L
79
87
100
109

M
110
125
156
178

N
14
19
22
30

Схема с основными размерами для стационарных талей ТРШСМ-5,0 и ТРШСМ-10,0 приведена ниже.


Ручные тали цепные стационарные ТРШСМ - основные характеристики

Модель
Грузо-
подъем
ность
(кг)
Коли-
чество
ветвей
цепи
Цепь
dxp
(мм)
Прогон
тяговой цепи
на 1 м
подъема (м)
Усилие
на тяговой цепи
при номинальной
нагрузке (даН)
Масса
при стандартной
высоте подъема
3 м (кг)

ТРШСМ-0,5
500
1
5×15
30
21
9

ТРШСМ-1,0
1000
1
6×18
49
30
13

ТРШСМ-2,0
2000
1
8×24
71
32
20

ТРШСМ-3,2
3200
1
10×30
87
38
29

ТРШСМ-5,0
5000
2
10×30
174
34
38

ТРШСМ-10,0
10000
3
10×30
261
44
71

Дополнительная информация

Таль ручная стационарная ТРШСМ состоит из механизма тали, тяговой и грузовой круглозвенных цепей, нижней подвески. В комплект поставки входит: Таль — 1шт. Подвеска нижняя — 1шт. Тяговая цепь — 1шт. Грузовая цепь — 1шт. Паспорт — 1шт. Тара (картонная коробка или деревянный ящик) — 1шт. По согласованию с потребителем возможна поставка тали без тары.
Грузовая цепь на всех талях ТРШСМ — высокопрочная (8класс прочности) калиброваная, круглозвенная. Калибр цепи (диаметр проволоки х шаг) для талей каждой грузоподъемности указан в таблице выше. Тяговая (ручная) цепь на всех талях шестеренных ТРШСМ — стальная круглозвенная, 5×26 мм, оцинкованная.
Запрещается применение талей ТРШСМ для подъема людей, взрывоопасных или ядовитых веществ, жидкого или раскаленного металла и шлака; Запрещается эксплуатация тали в химически активных средах.
Изготовитель гарантирует работоспособность тали при соблюдении потребителем условий эксплуатации, транспортирования и хранения. Срок гарантии 2 года со дня ввода тали в эксплуатацию, но не более 30 месяцев со дня отгрузки с предприятия-изготовителя.

Таль ручная цепная стационарная ТРШСМ Устройство, основные элементы конструкции

Таль ручная стационарная состоит из двух силовых щек, верхней и нижней подвесок, редуктора с грузоупорным тормозом, корпуса, грузовой звездочки, установленной в подшипниках, тяговой звёздочки, грузовой и тяговой цепей и кожуха, вращающегося в обечайке.
Редуктор представляет собой двухступенчатый двухпоточный цилиндрический соосный редуктор с передачами внешнего зацепления.
Тормоз – автоматический, дисковый, грузоупорный состоит из ступицы, вал-шестерни, гайки. Кольцо с наклеенными фрикционными накладками находится между ступицей и гайкой, пружина поджимает ступицу и кольцо к гайке. Кольцо имеет три выступа в виде вилок, оно входит в зацепление с тремя штырями на щеке. Штыри препятствуют провороту кольца. Тяговая звездочка свободно установлена на вал-шестерне и входит в зацепление со ступицей и вал-шестерней. Кулачок установлен на вал-шестерне и входит в зацепление с тяговой звездочкой.
Более полная информация об устройстве тали и принципе её работы приведена в паспорте на таль.

Вес (кг) :38
Тяговое усилие (кг) :34,67
Высота подъема (м) :6
Грузоподъемность (кг) :5000
