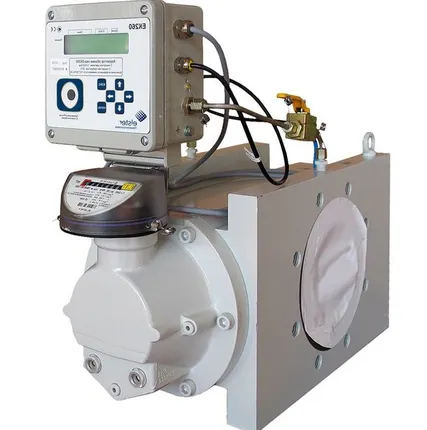

СГ-ЭКВз-Р-25/1,6 (RVG-G16+ЕК270) измерительный комплекс

Описание

Опт / Розница
Безналичный расчет
Самовывоз, Доставка курьером, Доставка транспортной компанией
СГ-ЭК-Р-25/1,6 комплекс для измерения количества газа на базе ротационного счетчика RVG-G16 с корректором ЕК270

Назначение
Комплексы для измерения количества газа СГ-ЭК предназначены для измерения объема неагрессивного, сухого газа, приведенного к стандартным условиям по ГОСТ 2939 путем измерения объема газа при рабочих условиях ротационным счетчиком газа RVG и автоматической электронной коррекции по измеренным значениям температуры, давления газа, вычисленного по ГОСТ 30319 или подстановочному значению коэффициента сжимаемости газа.

Комплексы СГ-ЭК могут применяться для измерения объема природного газа по ГОСТ 5542 и других неагрессивных, сухих и очищенных газов (воздух, азот, аргон и т.п. за исключением кислорода в напорных трубопроводах газораспределительных пунктов и станций (ГРП, ГРС), теплоэнергетических установок и других технологических объектов.

Принцип работы
Принцип действия комплекса основан на вычислении объема газа, приведенного к стандартным условиям на основе объема газа, измеренного ротационными счетчиками RVG при рабочих условиях, а также температуры и давлении газа, измеренных корректором объема газа и коэффициента сжимаемости, вычисленного по ГОСТ 30319 или его подстановочного значения.

Основные характеристики:


Диапазон рабочих расходов: для модификаций СГ-ЭК-Р со счетчиком RVG: от 0,6 м3/ч до 650 м3/ч (диапазон рабочих расходов Qmin/Qmax до 1:160).

Диаметр условного прохода,мм: Ду50...Ду150.

Максимальное рабочее давление: 1,6 МПа;

Рабочие диапазоны измерения абсолютного давления корректора выбираются из ряда (МПа): 0,08-7,0.

Диапазон измерения температуры рабочей среды комплекса СГ-ЭК: от −23 °С до +60 °С.

Диапазон температур окружающей среды комплекса СГ-ЭК: от −40 °С до +60 °С.

Диапазон температур, при котором объем газа приводится к стандартным условиям: от −23°С до + 60°С.

Межповерочный интервал 5 лет.

Электропитание:


― от двух литиевых элементов питания со сроком службы не менее 5 лет;

― от внешнего источника питания.


Установка во взрывоопасной зоне.








Измерительные комплексы СГ-ЭК-Р (RVG+ЕК270)

коррекция по температуре и давлению




Комплекс

Тип счетчика

Qmax

Рmax

Ду



СГ-ЭК-Р-25/1,6

RVG-G16

Qmax 25м3/ч

Рmax=16кгс/см2

Ду=50мм



СГ-ЭК-Р-40/1,6

RVG-G25

Qmax 40м3/ч

Рmax=16кгс/см2

Ду=50мм



СГ-ЭК-Р-65/1,6

RVG-G40

Qmax 65м3/ч

Рmax=16кгс/см2

Ду=50мм



СГ-ЭК-Р-100/1,6

RVG-G65

Qmax 100м3/ч

Рmax=16кгс/см2

Ду=50мм



СГ-ЭК-Р-160/1,6

RVG-G100

Qmax 160м3/ч

Рmax=16кгс/см2

Ду=80мм



СГ-ЭК-Р-250/1,6

RVG-G160

Qmax 250м3/ч

Рmax=16кгс/см2

Ду=80мм



СГ-ЭК-Р-400/1,6

RVG-G250

Qmax 400м3/ч

Рmax=16кгс/см2

Ду=100мм



СГ-ЭК-Р-650/1,6

RVG-G400

Qmax 650м3/ч

Рmax=16кгс/см2

Ду=100мм, 150мм






Дополнительные приборы (в комплект поставки не входят):


Кабель адаптер оптический КА/О-USB

внешние блоки питания и модули телеметрии БПЭК-02/М (/МТ), БПЭК-04/ЕК, БПЭК-04Ех, БПЭК-05;

модуль функционального расширения МР260;

программно-аппаратный комплекс для считывания данных AS-300.


Внимание! Дополнительные приборы (за исключением коммуникационного модуля БПЭК-04Ех) должны быть установлены вне взрывоопасной зоны.

Программное обеспечение (в комплект поставки не входят):


Программный комплекс «СОДЭК® Стандарт™» версия 6.х – предназначен для сбора данных с небольшого количества ЕК270/ЕК260 в интерактивном режиме при непосредственном подключении или дистанционно (в том числе по GSM каналу).

Программно-технический комплекс «СОДЭК® Экстра™» ― предназначен для сбора данных с большого количества корректоров ЕК270/ЕК260 в автоматическом режиме при непосредственном подключении или дистанционно (в том числе по GSM / GPRS каналам).


По согласованию с Заказчиком возможна поставка оборудования:


фильтра газа ФГ16, который устанавливается перед комплексами СГ-ЭК;

комплект прямых участков КПУ для комплексов СГ-ЭК с максимальным давлением 1,6МПа для установки применяемых в комплексе счетчиков газа согласно требованиям эксплуатационной документации на счетчик газа и требованиям ГОСТ Р 8.740-2011. На КПУ предусмотрены места отбора давления для контроля перепада давления на счетчике газа, которым оборудовании комплекс.

СГ-ЭК может быть поставлен в составе пунктов учета и редуцирования газа серий ПУГ, ПУРДГ
