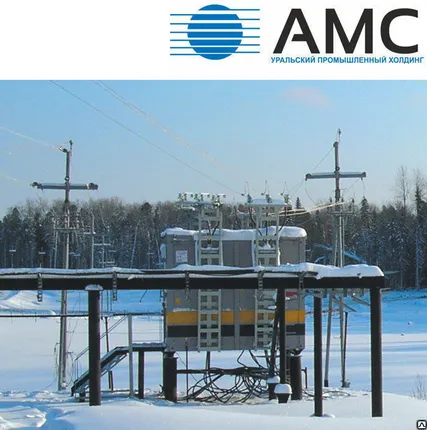

БКРУ (АПВ, АВР, АВНР, ПДА)

Описание

Опт / Розница
Наличный расчет, Безналичный расчет
Самовывоз, Доставка транспортной компанией, Доставка автопарком компании
Устройство комплектное распределительное в блочном исполнении (БКРУ) предназначено для секционирования воздушных и кабельных линий напряжением 6(10) кВ с односторонним и двусторонним питанием с обеспечением функции автоматического повторного включения (АПВ), автоматического ввода резерва (АВР), автоматического восстановления нормального режима (АВНР) и деления участков ВЛ (ПДА).

БКРУ полностью соответствует требованиям ГОСТ 15150-69 и ГОСТ 15543.1-69.

Перечень высоковольтной комплектующей аппаратуры:




Наименование
БКРУ с КСО-СЭШ, КСО-298М
БКРУ с КРУС-СЭЩ-75


Выключатель вакуумный
ВВМ-СЭЩ-10
ВВМ-СЭЩ-10
ВВУ-СЭЩ-П7


Трехфазная антирезонансная группа измерительных трансформаторов
НАЛИ-СЭЩ-6(10)



Трансформатор тока нулевой последовательности
ТЗЛЭ-СЭЩ
ТЗЛЭ_СЭЩ


Трансформатор тока
ТОЛ-СЭЩ-10
ТОЛ-СЭЩ-10


Трансформатор напряжения 6(10)0,23 кВ
ОЛС-1,25
ОЛС-1,25


Изолятор проходной
ИПУ-10/630-75-1У1
ИПУ-10/630-75-1У1


Ограничитель перенапряжений
Любого типа на класс напряжения сети 6 или 10 кВ с фарфоровой и полимерной изоляцией
Любого типа на класс напряжения сети 6 или 10 кВ с фарфоровой и полимерной изоляцией


Разъединитель переменного тока
РВ СЭЩ-10/630 У2
РВ СЭЩ-10/630 У2


Выключатель нагрузки
ВНА СЭЩ-10/630-20У2
ВНВ СЭЩ-10/630-20У2
ВНА СЭЩ-10/630-20У2
ВНВ СЭЩ-10/630-20У2


Трансформатор напряжения
НОЛ-СЭЩ-6(10)
НОЛ-СЭЩ-6(10)


Трансформатор собственных нужд
ТЛС-СЭЩ-25
ТЛС-СЭЩ-40
ТЛС-СЭЩ-25
ТЛС-СЭЩ-40




Технические характеристики:




Наименование характеристики (параметра)
Значение параметра (исполнение)


Номинальное напряжение, кВ
6; 10


Наибольшее рабочее напряжение, кВ
7,2; 12


Номинальный ток главных цепей, А
630; 1000


Тип выключателя
вакуумный


Номинальный ток отключения вакуумного выключателя, встроенного в БКРУ, кА
20


Ток термической стойкости (кратковременный ток) в течение 3 с, кА
20


Тип атмосферы
II


Номинальный ток электродинамической стойкости главных цепей БКРУ, кА
51


Номинальное напряжение цепей вспомогательных соединений постоянного и переменного тока, В
220


Уровень изоляции по ГОСТ 1516.3—96
Нормальная, уровень «б»


Вид изоляции
Комбинированная


Наличие изоляции токоведущих шин главных цепей
С неизолированными шинами


Степень защиты по ГОСТ 14254—96:
- IP 30 — внешняя оболочка шкафов КРУ СЭЩ;
- IP 34 — оболочка электротехнического модуля


Средний срок службы, лет
30


Гарантийный срок, лет, не более:
- со дня ввода в эксплуатацию
- со дня отгрузки с завода-изготовителя.
При невыполнении условий, указанных в примечании,
гарантийный срок:
- со дня ввода в эксплуатацию;
- со дня отгрузки с завода-изготовителя.

5
5,5


3
3,5


Температура окружающего воздуха, ºС
-60, +40


Высота над уровнем моря, м
не более 1000


Вес снегового покрова, кгс/кв.м.
200


Максимальный напор ветра н/кв.м.
540






Для получения полного технического описания изделия свяжитесь с нашими менеджерами по телефону +7(351)200-34-71 или отправьте заявку на sales1@chzmk.com



-----
