Ригель железобетонный Р1 серия 3.407-115

Описание

Опт
Безналичный расчет
Самовывоз, Доставка транспортной компанией, ЖД
Железобетонные анкерные плиты, опорные плиты, подпятники, подкладные плиты, ригеля и металлические детали крепления. Серия 3.407-115 выпуск 5.

Анкерные плиты, применяемые для закрепления в грунте металлических и железобетонных опор на оттяжках разработаны в 5ти типоразмерах и изготавливаются в трёх типоформах:

плита типа ПА-1 – полной длины имеет марку ПА1-2, укороченная – ПА1-1;
плита типа ПА-2 - полной длины имеет марку ПА2-2, укороченная – ПА2-1;
плита типа ПА-3 - полной длины имеет марку ПА3-2, укороченная – ПА3-1.

Анкерные плиты представляют собой прямоугольную в плане конструкцию с одним центральным ребром.

Подкладная плита ПП1-А – плоская прямоугольная в плане, имеет размеры 1,8 х 3,6 м. Применяется под тяжело нагруженные прижатые фундаменты анкерно-угловых опор (фундаменты типа Ф5-А, Ф6-А, Ф5-А5) в слабых грунтах для увеличения площади опирания.

Две плиты образуют площадь опирания - 3,6 х 3,6 м.

Опорные плиты применяются для закрепления в грунте стоек железобетонных пор в тех случаях, когда из-за больших сжимающих нагрузок или слабых грунтов необходимо увеличить площадь опирания стойки.

Всего разработано 4 типа (марки) плит:

ОП-1, ОП-2, ОП-3, отличающиеся площадью основания, применяются по центрифугированные стойки опор ЛЭП;
ОП-4 применяется под вибрированные стойки опор ЛЭП.

Плиты – квадратные в плане, на верхней грани имеют стакан для установки стоек.

Подпятники, устанавливаемые под стойки железобетонных опор и увеличивающие площадь опирания стоек приняты 3-ёх типов:

плоские подпятники диаметром 560, 650 и 800 мм крепятся к стойкам соответствующего диаметра (марки П1, П2 и П3);

подпятники с выемкой по верхней грани применяются для анкерно-угловых опор на оттяжках, в которой стойки устанавливаются комлевой частью вверх и появляется необходимость увеличить площадь опирания стойки. Подпятник П1-2 применяется для вибрированных стоек, ПК-1 для центрифугированных конических стоек;

подпятник П1-3 с цилиндрическим выступом по верхней грани применяется под стойки анкерно-угловых опор на оттяжках.

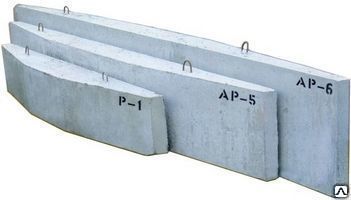

Ригели, применяемые для увеличения несущей способности фундаментов и железобетонных стоек при действии горизонтальных нагрузок, приняты пяти типоразмеров:

ригель Р1 применяется для закрепления подножников;

ригели Р1-А и АР-5, изготавливаемые в одной опалубке применяются для закрепления соответственно подножников и железобетонных конических (ø560/334 и ø650/410) и цилиндрических (ø560 мм) стоек;

ригели АР-6 и АР6-1, изготавливаемые в одной опалубке, применяются для закрепления железобетонных стоек диаметром соответственно 650/410 и 800 мм;

ригели АР-7 и АР7-1, изготавливаемые в одной опалубке, применяются для закрепления вибрированных стоек длиной соответственно 16,4 м (СВ 164-12 и СВ 164-20) 19 метров;

ригель АР-8 применяется для закрепления стоек диаметром ø800 мм.

Металлические детали, приведённые в выпуске 5 серии 3.407-115, применяются:

марки Д-12, Д-13, Д-110, КР-1, КР-5, КР-9, Д-20, Д-21 – для закрепления ригелей к подножникам и стойкам железобетонных опор;

марки А1-1, А1-2, А2-1, А2-2, А3-1, А3-2 – для крепления оттяжки к анкерным плитам;

марки Р39-Р42 – для крепления оттяжек к металлическим ростверкам и сваям;

марки Р37-Р38 – для крепления оттяжек к сваям.









Марка металлического изделия

Вес ед., тн

Цена с НДС, руб



Д-110 -Деталь крепления ригеля Р1-А сер.3.407-115

0,003

1 400,00



Д-12 - Деталь крепления ригеля Р1-А сер.3.407-115

0,005

1 200,00



Д-13 -Деталь крепления ригеля Р1-А сер.3.407-115

0,011

1 500,00



КР-1 -Деталь крепления ригеля АР-5 (серия 3.407-115)

0,013

1 950,00



КР-5 -Деталь крепления ригеля АР-5 (серия 3.407-115)

0,014

2 100,00



КР-6 -Деталь крепления ригеля АР-6 (серия 3.407-115)

0,014

2 100,00



КР-8 -Деталь крепления ригеля АР-6-1 (серия 3.407-115)

0,033

4 950,00



Металлическая деталь Д-13 (сер.3.407.9-158)

0,013

1 900,00



Металлическая деталь Д-14 (сер.3.407.9-158)

0,014

2 100,00



Металлическая деталь Д-15 (сер.3.407.9-158)

0,036

5 900,00



Металлическая деталь Д-16 (сер.3.407.9-158)

0,001

700



Металлическая деталь Д-17 (сер.3.407.9-158)

0,006

540




Геометрические размеры анкерных и опорных плит приняты с учётом возможности их изготовления в металлических неразъёмных опалубках. Для этого в конструкциях предусмотрены технологические скосы, а также петли для извлечения изделий из опалубки.

Все сведения о материалах, изготовлении, складировании и транспортировке, конструктивные требования и т.д. даны в выпуске 1 серии 3.407-115.

Шифровка конструкций.

Шифр (марка) плит определяется буквами ПА (плита анкерная) и цифрой, которая определяет типоразмер опалубки. После этих цифр через тире проставляется цифра 1 или 2, определяющая длины плиты:

1 – укороченная, 2 – полной длины.

Шифровка опорных плит и подпятников сохранена той же, какой она была в ранее выпущенных проектах №1623тм-т5, 3082тм-т2, 7068тм-т3, 7275тм-т1.

Расшифровка маркировки железобетонного ригеля Р1.

Р - ригель железобетонный серия 3.407-115;
1 - типоразмер ригеля.

Технические характеристики ригелей Р1.




Марка


Габаритные размеры, мм


Вес, т


Объем бетона,
м3


Бетон


Норма загрузки, шт.




h


L


b


a


Вагонная


Авто




P1

140

1500

500

620

0,2

0,08

В30 (М400)
F150-200
W4-8

120

100
