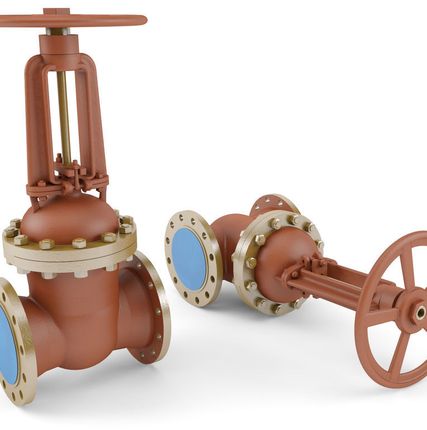

Задвижка стальная 30с64нж

НАЗНАЧЕНИЕ

Стальная задвижка 30с64нж применяется в системах трубопроводов, транспортирующих воду, пар и нетоксичные среды до 300 °С; масла, взрывоопасные среды и нефтепродукты температурой до 425 °С, а также газ и газообразные среды температурой до 425 °С. Данная задвижка имеет очень малое гидравлическое сопротивление, что сделало ее незаменимой для магистралей с большой скоростью движения рабочей среды.
Явным преимуществом задвижек 30с64нж является взаимодействие как с взрывоопасными, легковоспламеняющимися, так и неагрессивными средами.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ





Обозначение



30с64нж





Проход условный, Ду, мм



50 - 400





Давление рабочее, Ру, МПа (кгс/см2)



2,5 (25)





Температура рабочей среды, °С



не более 425





Температура окружающей среды, °С



от -40 до +40





Рабочая среда



вода, пар, жидкие среды, не агрессивные к материалам изделия





Управление



ручное (маховик)





Присоединение к трубопроводу



фланцевое





Средний ресурс до замены, циклов



2000





Средний срок службы, лет



5





МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ





№



Части



Материал













1



корпус



углеродистая сталь 20





2



клин



коррозионно-стойкая сталь 20Х13





3



шпиндель



коррозионно-стойкая сталь 20Х13





4



прокладка



углеродистая сталь 20 + эластичный графит





5



крышка



углеродистая сталь 20





6



гайка



углеродистая сталь 20





7



шпилька



углеродистая сталь 20





8



набивка сальника



терморасширенный графит





9



сальник



терморасширенный графит





10



гайка



углеродистая сталь 20





11



болт



углеродистая сталь 20





12



маховик



высокопрочный чугун (ВЧ40)





13



контргайка



углеродистая сталь 20





ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ





PN



DN



L (mm)



H (mm)



D (mm)



D1 (mm)



n-d



kg





25



50



180



320



125



160



4-18



18





80



210



380



160



195



8-18



22





100



230



450



190



230



8-22



30





150



403



530



250



300



8-26



59





200



419



660



310



360



12-26



90





250



457



800



370



425



12-30



116





300



500



950



430



485



16-30



170





400



600



1120



550



610



16-36



400
