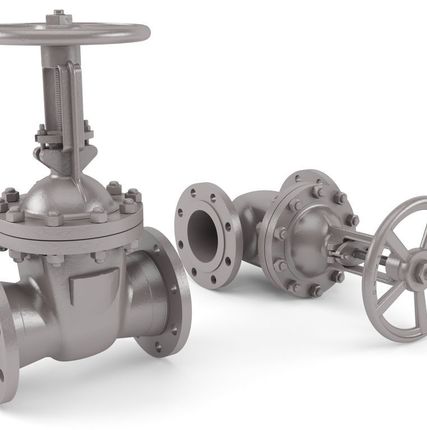

Задвижка стальная 30с15нж

НАЗНАЧЕНИЕ

Задвижка 30с15нж применяется в качестве запорного устройства на трубопроводах, транспортирующих воду, пар, аммиак, природный газ, нефтепродукты, жидкие и газообразные углеводородные среды при максимальном давлении среды 4,0 МПа (40 кгс/см2) и максимальной рабочей температуры до +425 °С. Уплотнение шпинделя - сальниковое. В верхнем положении затвора шпиндель имеет верхнее уплотнение по конической поверхности в крышке.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ





Обозначение



30с15нж





Проход условный, Ду, мм



50-200





Давление рабочее,Ру, МПа (кгс/см2)



4,0 (40)





Температура рабочей среды, °С



не более 425





Температура окружающей среды, °С



от -40 до +40





Рабочая среда



вода, пар, жидкие среды, не агрессивные к материалам изделия





Управление



ручное (маховик)





Присоединение к трубопроводу



фланцевое





Средний ресурс до замены, циклов



2000





Средний срок службы, лет



5





МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ





№



Части



Материал





1



корпус



углеродиста сталь 20





2



диск



коррозионно-стойкая сталь 20Х13





3



шпиндель



коррозионно-стойкая сталь 20Х13





4



прокладка



паронит





5



крышка



углеродиста сталь 20





6



гайка



углеродиста сталь 20





7



шпилька



углеродиста сталь 20





8



сальниковое уплотнение



терморасширеный графит





9



сальник



терморасширеный графит





10



гайка



углеродиста сталь 20





11



болт



углеродиста сталь 20





12



маховик



высокопрочный чугун (ВЧ40)





13



контргайка



углеродиста сталь 20





ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ





PN



DN



L (mm)



H (mm)



D2 (mm)



D1 (mm)



D0



n-d



kg





40



50



250



335



125



160



280



4-18



19





80



310



390



160



195



320



8-18



37





100



350



450



190



230



360



8-22



46





150



450



580



250



300



400



8-26



86





200



550



690



320



375



450



12-30



140
